СПБ-ЗИП ЦЭ2726А — однофазный многотарифный счётчик электроэнергии производства ООО «СПб ЗИП» (Санкт-Петербург). Предназначен для учёта активной энергии в сетях 230 В. До 4 тарифов, класс точности 1, ток 5(60) А, МПИ 16 лет. Выпускается в модификациях с RS-485, оптопортом и радиомодулем LoRaWAN/NB-IoT.
Характеристики
| Тип | Однофазный многотарифный |
| Напряжение | 220–230 В, 50 Гц |
| Ток | 5(60) А, 10(80) А, 10(100) А |
| Класс точности | 1 |
| Тарифы | до 4 тарифов |
| Интерфейсы | RS-485, оптопорт, LoRaWAN, NB-IoT |
| Протокол | ce2727a |
| Температура | −40…+60 °C |
| Защита | IP51 |
| Масса | не более 1,0 кг |
| Межповерочный интервал | 16 лет |
| Срок службы | 30 лет |
| Производитель | ООО «СПб ЗИП», Санкт-Петербург |
Подключение к сети
ЦЭ2726А — однофазный счётчик с четырьмя клеммами подключения:
| Клемма | Назначение |
|---|---|
| 1 | Фаза (вход) |
| 2 | Фаза (выход) |
| 3 | Ноль (вход) |
| 4 | Ноль (выход) |
Как снять показания
Счётчик ЦЭ2726А оснащён ЖКИ-экраном. Для просмотра показаний нажимайте кнопку Ввод. На экране отображаются показания по тарифам:
- Т1 — дневной тариф
- Т2 — ночной тариф
- Т3, Т4 — дополнительные тарифы (если настроены)
Записывайте целые кВт·ч — цифры до запятой на дисплее.
Автоматический сбор показаний
Универсальный считыватель позволяет автоматически снимать показания со счётчика ЦЭ2726А и передавать их по Wi-Fi в системы умного дома.
Подходящие контроллеры:
- УС-RS485 — для модификации E4 (клеммы A=6, B=5)
- УС-OptoPort — для модификации OP (магнитная головка)
- УС-Lora — для модификации RF (LoRaWAN)
Данные передаются в Home Assistant и SprutHub по протоколу MQTT через Wi-Fi.
Купить: УС-RS485 | УС-OptoPort

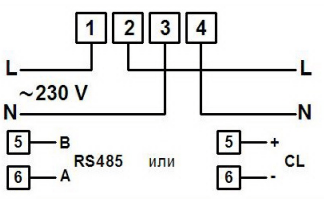

Интерфейс RS-485
Выход 6 — A
Выход 5 — B
Интерфейс ОптоПорт
Контроллер для передачи показаний: УС-OptoPort
Протокол: ce2727a — ❓ Не проверен
Частые вопросы
Какой контроллер нужен для ЦЭ2726А?
Зависит от модификации счётчика:
- E4 (RS-485) → УС-RS485
- OP (оптопорт) → УС-OptoPort
- RF (LoRaWAN) → УС-Lora
Как узнать адрес счётчика?
Адрес — серийный номер счётчика. Если на шине один счётчик, можно использовать универсальный адрес «0». Пароль по умолчанию: 111111. Скорость: 9600.
Совместим ли ЦЭ2726А с Home Assistant?
Да. Подключите счётчик через УС-RS485 или УС-OptoPort. Контроллер передаёт показания по Wi-Fi → MQTT → Home Assistant.
