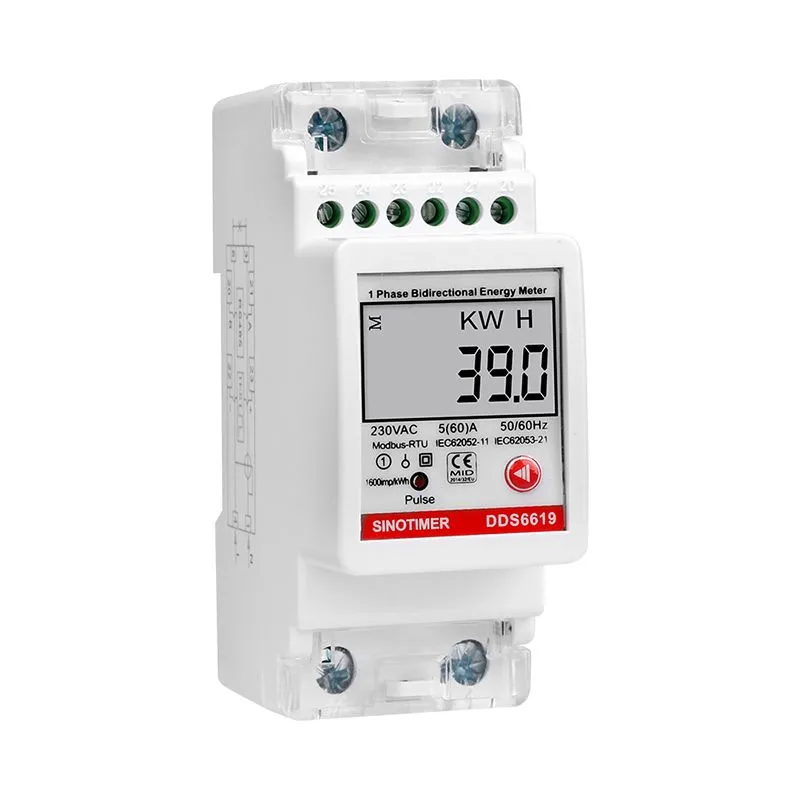

Sinotimer DDS6619-039 — однофазный однотарифный электросчётчик с интерфейсом RS-485 (ModBus RTU) и импульсным выходом. Производство Sinotimer (Китай). Напряжение 230 В, максимальный ток 60 А, класс точности 1.0.
Производитель: Sinotimer, Китай
Модификация / контроллер:
| Модиф. | Описание | Контроллер |
|---|---|---|
| RS-485 | RS-485 | УС-RS485 |
| Импульс | Импульсный выход | Ватериус |
Параметры: Тариф, Напряжение, Ток, Мощность, Частота
Основные характеристики
| Тип | Однофазный однотарифный |
| Напряжение | 230 В, 50 Гц |
| Ток | 60 А |
| Класс точности | 1.0 |
| Тарифы | 1 |
| Интерфейсы | RS-485 (ModBus RTU), импульсный выход |
| Постоянная | 1600 имп/кВт·ч |
| Производитель | Sinotimer, Китай |
Подключение к сети
Счётчик подключается по стандартной однофазной схеме (4 клеммы):
- Клемма 1 — фаза (вход от автомата)
- Клемма 2 — фаза (выход на нагрузку)
- Клемма 3 — ноль (вход)
- Клемма 4 — ноль (выход на нагрузку)
Как снять показания
Запишите число на ЖКИ-экране — это общее потребление в кВт·ч. Передавайте только целые цифры (до запятой).
Автоматический сбор показаний
Вместо ручного снятия показаний подключите контроллер Универсальный считыватель — он автоматически считывает данные со счётчика и передаёт по Wi-Fi в Home Assistant, MQTT-брокер или управляющую компанию.
Подходящие контроллеры для Sinotimer DDS6619-039:
- УС-RS485 — подключение по клеммам 21-A, 20-B. Протокол ModBus RTU. Считывает напряжение, ток, мощность, потребление
- Ватериус — подключение к импульсному выходу (клеммы 23+, 22−). Считает импульсы, подходит также для счётчиков воды
Данные доступны в реальном времени через веб-интерфейс контроллера. Интеграция с Home Assistant и SprutHub — автоматическая.
Также поддерживаются: DDM18SD, Hiking DDS238-2.
Купить контроллер: УС-RS485
Интерфейс RS-485
Подключение RS-485
RS-485:
Клемма 21 — A
Клемма 20 — B
Интерфейс Импульсный выход
Контроллер для передачи показаний: Ватериус
Подключение: клемма 23 (+), клемма 22 (−)
Вес импульса: 0,625 Вт·ч/имп (1600 имп/кВт·ч)
Частые вопросы
Какой контроллер нужен для Sinotimer DDS6619-039?
Для автоматического сбора показаний через RS-485 подойдёт УС-RS485 — подключается к клеммам 21 (A) и 20 (B). Протокол ModBus RTU проверен и работает. Также можно использовать Ватериус через импульсный выход (клеммы 23, 22).
Как настроить адрес и скорость?
Заводские настройки: адрес 0, скорость 9600 бод. Протокол ModBus RTU.
Совместим ли Sinotimer DDS6619-039 с Home Assistant?
Да. Контроллер УС-RS485 передаёт данные по Wi-Fi в MQTT. Home Assistant подхватывает показания автоматически через интеграцию.
