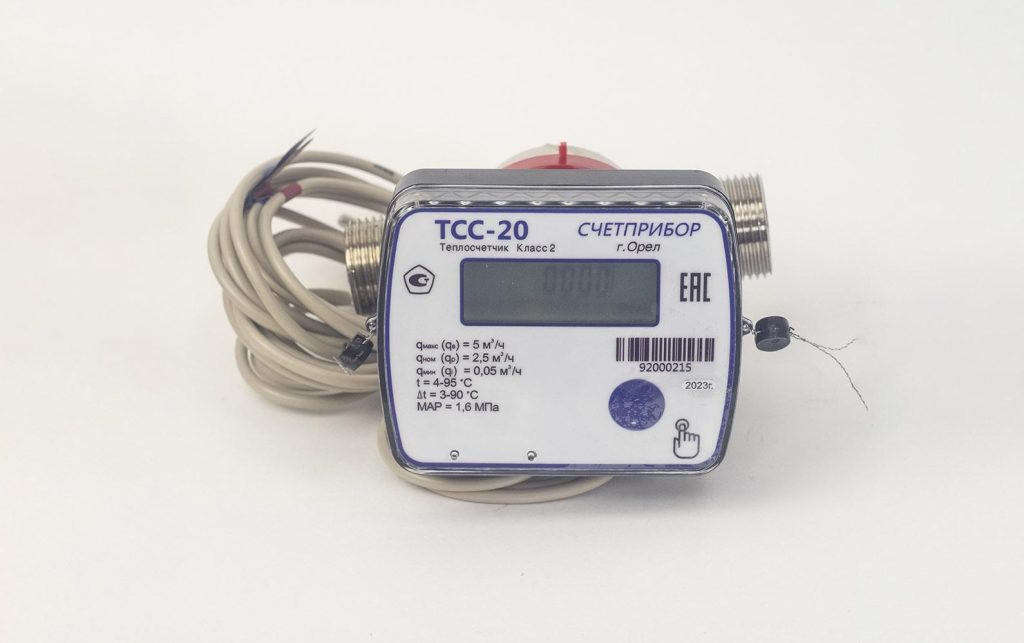

Счётприбор ТСС-20 — компактный квартирный теплосчётчик производства ЗАО «Счётприбор» (г. Орёл). Выпускается в двух вариантах: ультразвуковой (У) и крыльчатый (К). Типоразмеры Ду 15 и Ду 20, класс точности 2, диапазон температур 4–95 °C, межповерочный интервал 6 лет. Модификации с RS-485, M-Bus, LPWAN «Стриж», LoRaWAN и импульсным выходом.
Контроль и передача показаний счётчиков в вашу управляющую компанию автоматически
Сайт: schetpribor.ru
Производитель: ЗАО «Счётприбор», Орёл
Основные характеристики
| Тип | Ультразвуковой (У) / крыльчатый (К) теплосчётчик |
| Ду | 15 мм, 20 мм |
| Номинальный расход (Qn) | 1,2 / 3,0 м³/ч (Ду15), 5,0 м³/ч (Ду20) |
| Класс точности | 2 (ГОСТ Р ЕН 1434-1-2011) |
| Температура среды | 4–95 °C |
| Разность температур | 3–90 °C |
| Интерфейсы | RS-485, M-Bus, RS-232C, LoRaWAN, LPWAN «Стриж», импульсный выход |
| Межповерочный интервал | 6 лет |
| Производитель | ЗАО «Счётприбор», Орёл |
Как снять показания
Показания отображаются на ЖК-дисплее теплосчётчика. Основные параметры: накопленная тепловая энергия (Гкал или кВт·ч), объём воды (м³), температуры подающего и обратного трубопроводов, текущий расход. Для передачи в управляющую компанию запишите значение накопленной тепловой энергии.
Автоматический сбор показаний
Вместо ручного снятия показаний подключите контроллер Универсальный считыватель — он автоматически считывает данные со счётчика и передаёт по Wi-Fi в Home Assistant, MQTT-брокер или управляющую компанию.
Подходящие контроллеры для Счётприбор ТСС-20:
- УС-RS485 — для модификации Ц с интерфейсом RS-485. Подключение по двухпроводной линии A/B
- УС-MBus — для модификации Ц с интерфейсом M-Bus
- УС-Lora — для модификации Р с вариантом радиоканала LoRaWAN (с вариантом LPWAN «Стриж» — не работает, это другая радиосеть)
- Ватериус — для модификации И с импульсным выходом. Считает импульсы, подходит также для счётчиков воды
Данные доступны в реальном времени через веб-интерфейс контроллера. Интеграция с Home Assistant и SprutHub — автоматическая.
Купить контроллер: УС-RS485 | УС-MBus
Интерфейс RS-485
Интерфейс M-Bus
Контроллер для передачи показаний: УС-MBus
Протокол: M-Bus — ❓Не проверен
Интерфейс LoRaWAN
Контроллер для передачи показаний: УС-Lora
Профиль: — ❗ Не реализован
Только для модификации Р с вариантом радиоканала LoRaWAN
Ключи LoRaWAN: указаны в паспорте и на наклейке счётчика
Модификация Р может быть оснащена интерфейсом LoRaWAN для беспроводной передачи показаний. Для приёма данных и интеграции с домашней автоматизацией используйте контроллер УС-Lora. Внимание: у модификации Р есть второй вариант радиоканала — LPWAN «Стриж», он не совместим с УС-Lora. Перед заказом уточните тип радиоканала.
Интерфейс LPWAN «Стриж»
Модификация Р может быть оснащена интерфейсом LPWAN «Стриж» — проприетарной сетью беспроводной передачи данных. Передача показаний осуществляется через инфраструктуру оператора «Стриж Телематика». Это отдельный от LoRaWAN протокол, не совместимый с LoRaWAN-шлюзами и контроллером УС-Lora.
Интерфейс Импульсный выход
Контроллер для передачи показаний: Ватериус
Частые вопросы
Какой контроллер нужен для Счётприбор ТСС-20?
Зависит от модификации. Для RS-485 или M-Bus (модификация Ц) — УС-RS485 или УС-MBus. Для LoRaWAN-варианта модификации Р — УС-Lora. Для варианта LPWAN «Стриж» (тоже модификация Р) — данные передаются через инфраструктуру оператора «Стриж», УС-Lora с этим вариантом не работает. Для импульсного выхода (модификация И) — Ватериус.
Чем отличаются модификации К и У?
К — крыльчатый (тахометрический) расходомер, У — ультразвуковой. Ультразвуковой не имеет подвижных частей, что повышает надёжность и долговечность. Оба варианта поддерживают одинаковые интерфейсы связи.
Чем отличается LoRaWAN от LPWAN «Стриж»?
LoRaWAN — открытый стандарт беспроводной связи, совместимый с контроллером УС-Lora и любыми LoRaWAN-шлюзами. LPWAN «Стриж» — проприетарная сеть оператора «Стриж Телематика» с собственной инфраструктурой. Протоколы не совместимы между собой. У модификации Р счётчика ТСС-20 возможны оба варианта радиоканала — обязательно уточняйте при заказе.
Совместим ли Счётприбор ТСС-20 с Home Assistant?
Да. Подключите контроллер УС-RS485 (для RS-485) или УС-MBus (для M-Bus) — данные передаются по Wi-Fi в MQTT. Home Assistant подхватывает показания автоматически через интеграцию.
