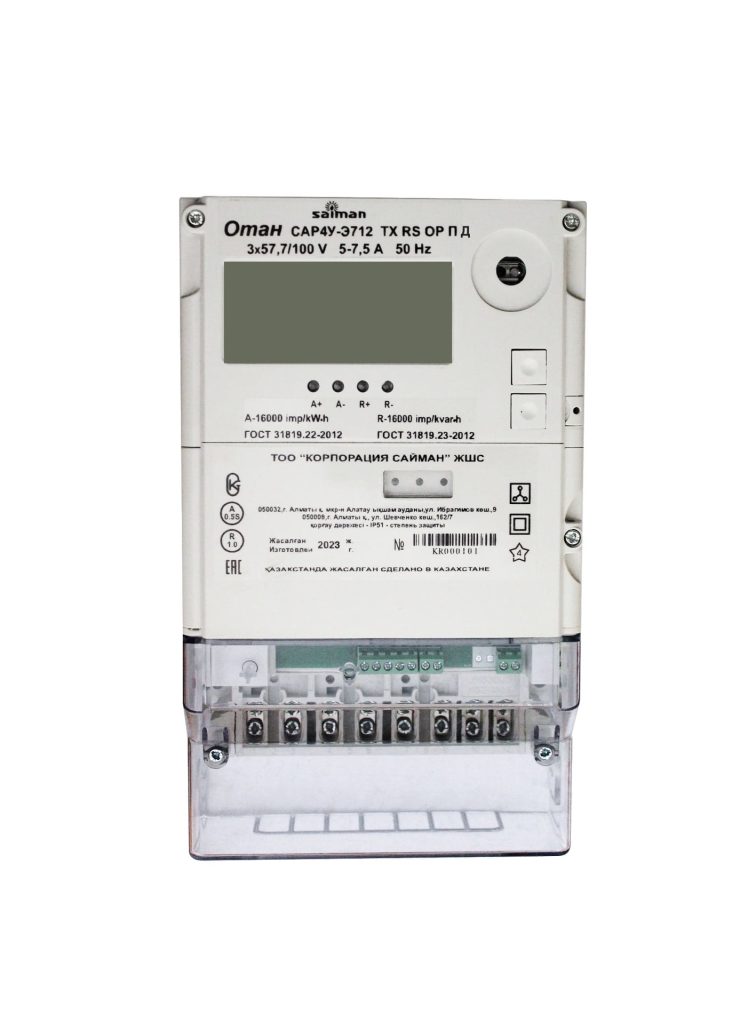

Saiman ОТАН САР4У-Э712 — трёхфазный многотарифный счётчик электроэнергии трансформаторного включения производства ТОО «Saiman» (Алматы, Казахстан). Предназначен для коммерческого и технического учёта активной и реактивной энергии в трёхфазных сетях. До 4 тарифов, класс точности 0,5S, номинальный ток 5(7,5) А.
Сайт: saiman.kz
Модификации / Контроллер:
| Модиф. | Описание | Контроллер |
|---|---|---|
| RS | RS-485 | УС-RS485 |
| OP | Оптопорт | УС-OptoPort |
| Все | Импульсный выход | Ватериус |
Параметры: Тарифы, Вольт, Ток, Мощность
Основные характеристики
| Тип | Трёхфазный многотарифный, трансформаторного включения |
| Напряжение | 3×57,7/100 В или 3×220/380 В, 50 Гц |
| Ток | 5(7,5) А |
| Класс точности | 0,2S или 0,5S (активная), 1,0 или 2,0 (реактивная) |
| Тарифы | до 4 тарифов |
| Интерфейсы | RS-485, оптопорт, импульсный выход |
| Межповерочный интервал | 8 лет |
| Степень защиты | IP51 |
| Температура | −40…+60 °C |
| Производитель | ТОО «Saiman», Алматы, Казахстан |
Подключение к сети
ОТАН САР4У-Э712 — счётчик трансформаторного включения. Подключается через трансформаторы тока (ТТ) и, при необходимости, трансформаторы напряжения (ТН). Схема подключения зависит от модификации:
- Код KY, KL — четырёхпроводная схема, 3×57,7/100 В или 3×220/380 В
- Код KR — трёх- или четырёхпроводная схема, 3×57,7/100 В
- Код KM — трёхпроводная схема, 3×100 В
Схема подключения нанесена на внутреннюю сторону клеммной крышки. Подключение выполняется квалифицированным электриком.
Как снять показания
Показания отображаются на ЖКИ-экране (58 параметров). Для многотарифного режима:
- Нажмите кнопку «Ввод» — на экране появится значение Т1 (дневной тариф)
- Нажмите ещё раз — Т2 (ночной тариф)
- Ещё раз — Т3, Т4 (если настроены)
- Запишите показания до запятой по каждому тарифу
В автоматическом режиме показания переключаются на экране каждые 10 секунд. Для передачи в управляющую компанию нужны только целые кВт·ч (цифры до запятой).
Автоматический сбор показаний
Вместо ручного снятия показаний подключите контроллер Универсальный считыватель — он автоматически считывает данные со счётчика и передаёт по Wi-Fi в Home Assistant, MQTT-брокер или управляющую компанию.
Подходящие контроллеры для ОТАН САР4У-Э712:
- УС-RS485 — для модификаций с интерфейсом RS-485. Считывает тарифы, напряжение, ток, мощность
- УС-OptoPort — для модификаций с оптическим портом. Бесконтактное подключение через магнитную головку
- Ватериус — для подключения через импульсный выход
Данные доступны в реальном времени через веб-интерфейс контроллера. Интеграция с Home Assistant и SprutHub — автоматическая.
Также поддерживаются другие счётчики Saiman: ДАЛА СА4-Э720, ОРМАН СО-Э711.
Купить контроллер: УС-RS485 | УС-OptoPort
Интерфейс RS-485
Контроллер для передачи показаний: УС-RS485
Протокол: ModBus RTU — ⏳ Не проверен
Интерфейс ОптоПорт
Контроллер для передачи показаний: УС-OptoPort
Протокол: IEC 62056-21 — ⏳ Не проверен
Расположение: на лицевой панели, площадка для магнитной оптоголовки
Интерфейс Импульсный выход
Контроллер для передачи показаний: Ватериус
Вес импульса: 16 000 имп/кВт·ч
Частые вопросы
Какой контроллер нужен для ОТАН САР4У-Э712?
Зависит от модификации. Если есть интерфейс RS-485 (код RS в обозначении) — подойдёт УС-RS485. Если есть оптический порт (код OP) — УС-OptoPort. Также можно подключить через импульсный выход с помощью Ватериус.
Чем ОТАН отличается от ДАЛА?
ОТАН САР4У-Э712 — счётчик трансформаторного включения с классом точности 0,2S/0,5S, предназначен для коммерческого учёта на подстанциях и промышленных объектах. ДАЛА СА4-Э720 — более универсальный, имеет версии прямого включения до 100 А с классом точности 1,0.
Совместим ли ОТАН САР4У-Э712 с Home Assistant?
Да. Контроллер УС-RS485 (или УС-OptoPort) передаёт данные по Wi-Fi в MQTT. Home Assistant подхватывает показания автоматически через интеграцию.
