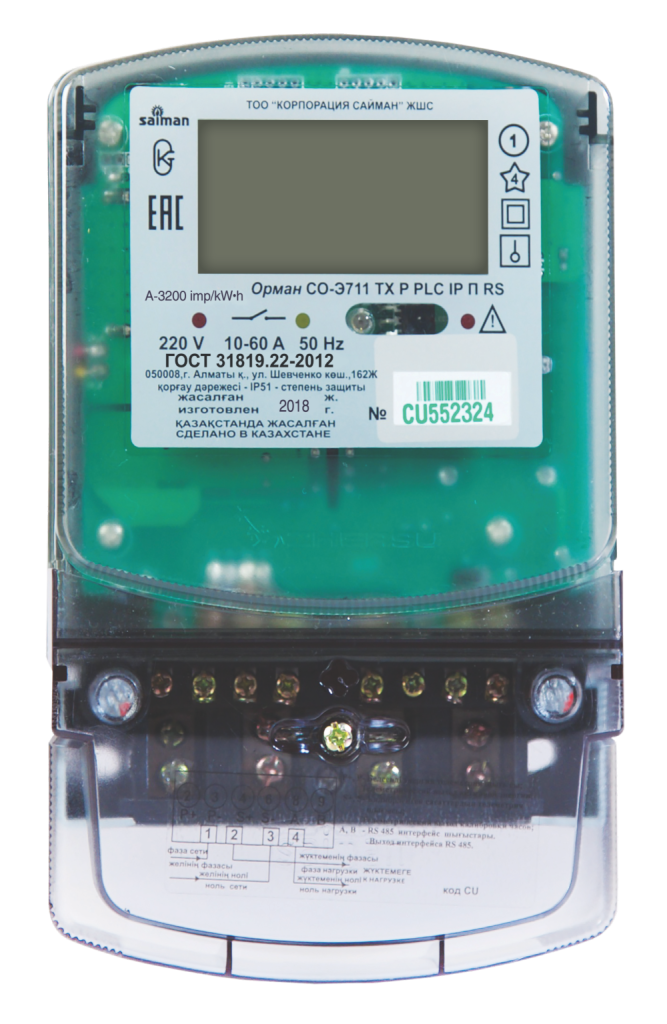

ОРМАН СО-Э711 — однофазный многотарифный счётчик электроэнергии производства ТОО «Корпорация Сайман» (г. Алматы, Казахстан). Предназначен для учёта активной энергии в сетях 220 В. Класс точности 1,0, до 4 тарифов, МПИ 8 лет. Самый массовый бытовой счётчик в Казахстане — корпорация Saiman оснащает ~70% жилого фонда страны. Выпускается от базовой модели с механическим табло до полнофункциональной с RS-485, PLC и реле нагрузки. Для автоматической передачи показаний подключается к контроллеру УС-RS485.
Сайт: saiman.kz
Модификации / Контроллер:
| Модиф. | Описание | Контроллер |
|---|---|---|
| RS | RS-485 | УС-RS485 |
| IP | ИК-порт (IrDA) | УС-IrDA |
| PLC | PLC-модем | — |
| ТМ | Импульсный выход | Ватериус |
Основные характеристики
| Тип | Однофазный многотарифный |
| Напряжение | 220 В, 50 Гц |
| Ток | 5(60) А / 10(60) А / 5(80) А |
| Класс точности | 1,0 |
| Тарифы | до 4 тарифов (модификации TX) |
| Интерфейсы | RS-485, ИК-порт, PLC, импульсный выход |
| Протокол | IEC 62056-21 |
| Межповерочный интервал | 8 лет |
| Срок службы | 24 года |
| Температура | −40…+60 °C |
| Защита | IP51 |
| Габариты | 170×110×53 мм (стандартный корпус) |
| Масса | ≤ 0,85 кг |
| Производитель | ТОО «Корпорация Сайман», г. Алматы, Казахстан |
Модификации
Счётчик выпускается в широкой линейке модификаций:
| Код | Название | Интерфейсы |
|---|---|---|
| CE | ОРМАН СО-Э711 (базовый) | Механическое табло |
| CV | ОРМАН СО-Э711 Т1 | ЖКИ |
| CI | ОРМАН СО-Э711 R TX IP П RS (DIN) | RS-485, ИК-порт, многотарифный |
| CU | ОРМАН СО-Э711 TX P PLC IP П RS | RS-485, ИК-порт, PLC, реле |
| CK | ОРМАН СО-Э711 R TX IP P П RS Z Д G/PLC | Все интерфейсы, электронные пломбы |
Суффиксы: R — реактивная энергия, TX — многотарифный, IP — ИК-порт, P — реле нагрузки (до 80 А), П — память, RS — RS-485, Z — электронные пломбы, Д — DIN-рейка, G — GPRS.
Подключение к сети
Счётчик подключается по стандартной однофазной схеме (4 клеммы):
- Клемма 1 — фаза (вход от автомата)
- Клемма 2 — фаза (выход на нагрузку)
- Клемма 3 — ноль (вход)
- Клемма 4 — ноль (выход на нагрузку)
Схема подключения нанесена на внутреннюю сторону клеммной крышки. Перед подключением обесточьте линию.
Как снять показания
На ЖКИ-дисплее многотарифных моделей показания сменяются автоматически каждые 5 секунд: дата, время, идентификатор, суммарная энергия (TOTAL kWh). Для многотарифного режима:
- Нажмите кнопку листания — на экране появится значение Т1 (первый тариф)
- Нажмите ещё раз — Т2 (второй тариф)
- Ещё раз — Т3, Т4 (если настроены)
- Запишите показания до запятой по каждому тарифу
Для базовой модели CE (механическое табло): запишите число на табло — это общее потребление в кВт·ч. Передавайте только целые цифры (до запятой или красной рамки).
Автоматический сбор показаний
Вместо ручного снятия показаний подключите контроллер Универсальный считыватель — он автоматически считывает данные со счётчика и передаёт по Wi-Fi в Home Assistant, MQTT-брокер или управляющую компанию.
Подходящие контроллеры для ОРМАН СО-Э711:
- УС-RS485 — для модификаций с интерфейсом RS-485 (суффикс RS: коды CI, CU, CK). Считывает тарифы, напряжение, ток, мощность
- Ватериус — для модификаций с импульсным выходом. Считает импульсы (постоянная 1600–3200 имп/кВт·ч)
Данные доступны в реальном времени через веб-интерфейс контроллера. Интеграция с Home Assistant и SprutHub — автоматическая.
Купить контроллер: УС-RS485
Также поддерживаются трёхфазные счётчики Saiman: ДАЛА СА4-Э720.
Интерфейс RS485
Контроллер для передачи показаний: УС-RS485
Протокол: IEC 62056-21 — ⏳ Не проверен
Адрес: серийный номер счётчика
Параметры: Тарифы, Вольт, Ток, Мощность
Интерфейс Импульсный выход
Контроллер для передачи показаний: Ватериус
Вес импульса: 1600–3200 имп/кВт·ч (зависит от модификации)
Частые вопросы
Какой контроллер нужен для ОРМАН СО-Э711?
Зависит от модификации: для интерфейса RS-485 (коды CI, CU, CK) — УС-RS485, для импульсного выхода — Ватериус. Базовые модели CE и CV не имеют цифровых интерфейсов — автоматический сбор показаний для них недоступен.
Как узнать адрес счётчика для настройки УС?
Сетевой адрес ОРМАН СО-Э711 по умолчанию совпадает с серийным номером счётчика. Серийный номер указан на шильдике. Протокол обмена — IEC 62056-21.
Совместим ли ОРМАН СО-Э711 с Home Assistant?
Да (модификации с RS-485). Контроллер УС-RS485 передаёт данные по Wi-Fi в MQTT. Home Assistant подхватывает показания автоматически через интеграцию.
