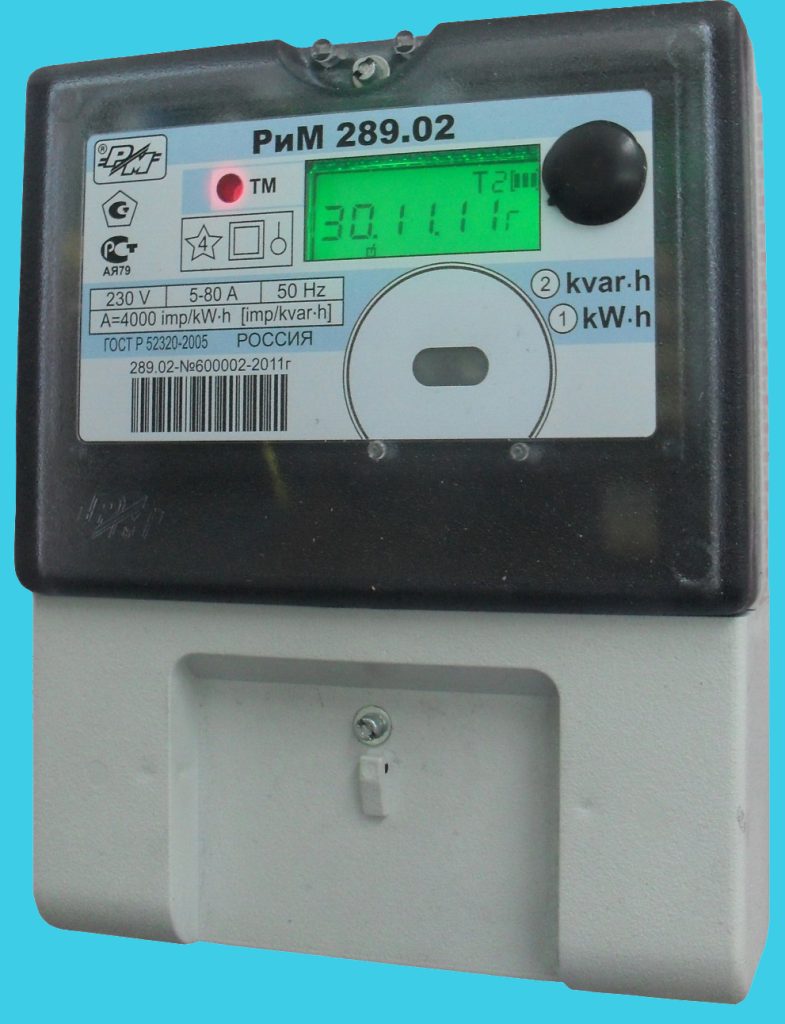

РиМ 289 — однофазный многотарифный счётчик электроэнергии производства АО «РиМ» (Новосибирск). Предназначен для учёта активной и реактивной энергии в сетях 230 В. До 8 тарифов, класс точности 1.0, номинальный ток 5(80) А, межповерочный интервал 16 лет.
Сайт: ao-rim.ru
Модификации / Контроллер:
| Модиф. | Описание | Контроллер |
|---|---|---|
| 01-04, 07-10, 21-24 | RS-485 | УС-RS485 |
| Все | Оптопорт | УС-OptoPort |
Параметры: Тарифы, Вольты, Токи, Мощности, Частота, CosF
Основные характеристики
| Тип | Однофазный многотарифный |
| Напряжение | 230 В, 50 Гц |
| Ток | 5(80) А |
| Класс точности | 1.0 |
| Тарифы | до 8 тарифов |
| Интерфейсы | RS-485, оптопорт |
| Межповерочный интервал | 16 лет |
| Производитель | АО «РиМ», Новосибирск |
Подключение к сети
Счётчик подключается по стандартной однофазной схеме (4 клеммы):
- Клемма 1 — фаза (вход от автомата)
- Клемма 2 — фаза (выход на нагрузку)
- Клемма 3 — ноль (вход)
- Клемма 4 — ноль (выход на нагрузку)
Схема подключения нанесена на внутреннюю сторону клеммной крышки.
Как снять показания
Показания отображаются на ЖКИ-экране. Для многотарифного режима:
- Нажмите кнопку «Ввод» — на экране появится значение Т1 (дневной тариф)
- Нажмите ещё раз — Т2 (ночной тариф)
- Ещё раз — Т3 (полупиковая зона, если настроена)
- Запишите показания до запятой по каждому тарифу
В автоматическом режиме показания по тарифам переключаются на экране каждые 10 секунд. Для передачи в управляющую компанию нужны только целые кВт·ч (цифры до запятой).
Автоматический сбор показаний
Вместо ручного снятия показаний подключите контроллер Универсальный считыватель — он автоматически считывает данные со счётчика и передаёт по Wi-Fi в Home Assistant, MQTT-брокер или управляющую компанию.
Подходящие контроллеры для РиМ 289:
- УС-RS485 — для модификаций 01-04, 07-10, 21-24 с интерфейсом RS-485. Считывает тарифы, напряжение, ток, мощность
- УС-OptoPort — для всех модификаций с оптическим портом. Бесконтактное подключение через магнитную головку
Данные доступны в реальном времени через веб-интерфейс контроллера. Интеграция с Home Assistant и SprutHub — автоматическая.
Также поддерживаются: РиМ 181, РиМ 489.
Купить контроллер: УС-RS485 | УС-OptoPort
Интерфейс RS-485
Подключение RS-485: модификации 01-10
Выход 7 — A
Выход 8 — B
Подключение RS-485: модификации 21-24
Выход TM+ — A
Выход TM- — B
Интерфейс ОптоПорт
Частые вопросы
Какой контроллер нужен для РиМ 289?
Зависит от модификации. Для исполнений с RS-485 (мод. 01-04, 07-10, 21-24) подойдёт УС-RS485. Для всех модификаций доступен оптический порт — используйте УС-OptoPort.
Как узнать адрес счётчика для настройки УС?
Адрес задаётся при программировании счётчика. По умолчанию используйте пустую строку — контроллер определит адрес автоматически, если на линии один счётчик.
Совместим ли РиМ 289 с Home Assistant?
Да. Контроллер УС-RS485 (или УС-OptoPort) передаёт данные по Wi-Fi в MQTT. Home Assistant подхватывает показания автоматически через интеграцию.
