Объект
Многоквартирный дом, Московская область. Водосчётчики Пульсар Ду установлены застройщиком в этажном техническом шкафу мест общего пользования (МОП), под потолком коридора. Счётчики подключены к АСКУЭ управляющей компании.
Задача
- Получать показания счётчиков автоматически.
- Не зависеть от управляющей компании, которая не настроила передачу данных в личный кабинет.
- Не вмешиваться в АСКУЭ УК — параллельный опрос.
- Не лазить ежемесячно со стремянкой к потолку коридора для снятия показаний вручную.
Решение
Установлен один контроллер УС-RS485 в квартирном щите. От этажного шкафа МОП до квартирного щита (около 2–4 метров) проложена витая пара RS-485, подключённая параллельно линии АСКУЭ управляющей компании.
Контроллер опрашивает счётчики по RS-485 без участия в существующей системе УК и передаёт показания в Wi-Fi сеть. Питание контроллера — от 220 В квартирного щита, питание шины RS-485 счётчиков (13.8 В) остаётся на стороне УК.

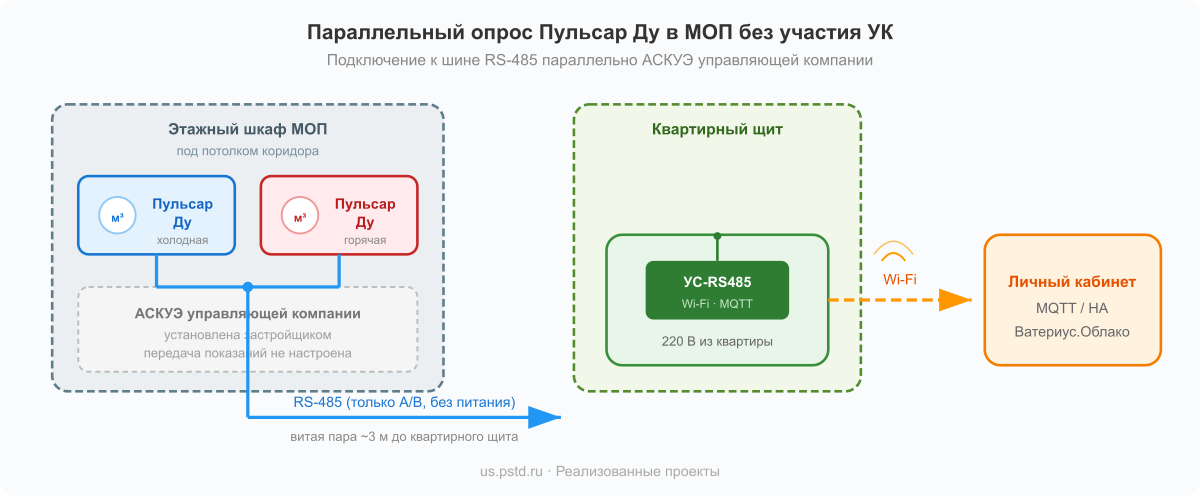

Архитектура связи
Использованное оборудование
| Позиция | Кол-во | Назначение |
|---|---|---|
| УС-RS485 | 1 | Контроллер опроса по RS-485 |
| Витая пара (UTP или телефонная) | ~3 м | Линия RS-485 от МОП до квартиры |
Результат
- Показания снимаются автоматически. Вместо ежемесячного похода к потолку коридора со стремянкой.
- Управляющая компания не задействована. Параллельный опрос не нарушает АСКУЭ УК и не требует согласований по передаче данных.
- Стабильная работа с октября 2024 года. Передача показаний раз в сутки — без сбоев.
- Минимум оборудования. Один контроллер на квартиру, без замены счётчиков.
Где применим этот сценарий
- Новостройки с заявленной ИСУЭ, в которых УК не настроила передачу показаний.
- Дома, где счётчики установлены в местах общего пользования с затруднённым доступом.
- Жилые комплексы, где RS-485 от поквартирных счётчиков сведён в общий стояк.
- Случаи, когда счётчик с RS-485 уже стоит, но данные с него никуда не уходят.
