Опрос двух Протей 15 RS-485 в этажном водомерном узле квартиры МКД

Считывание показаний двух водосчётчиков Протей 15 по RS-485 параллельно с АСКУЭ управляющей компании — без замены счётчиков и без вскрытия пломб.

Объект

Квартира в многоквартирном доме, Москва. Этажный водомерный узел: подведена ХВС и ГВС, два индивидуальных счётчика ПРОТЕЙ 15 с интерфейсом RS-485 установлены управляющей компанией. Питание шины — от 7 до 15 В от колодки УК.

Этажный водомерный узел МКД с двумя водосчётчиками Протей 15 RS-485

Задача

  1. Считывать показания горячего и холодного водосчётчиков автоматически.
  2. Передавать данные в личный кабинет клиента и далее на портал mos.ru.
  3. Подключиться параллельно АСКУЭ управляющей компании, не вскрывая пломбы.
  4. Использовать существующее питание шины — без отдельного блока питания на УС-RS485.

Решение

Установлен один контроллер УС-RS485. Линия RS-485 от водомерного узла подключена параллельно АСКУЭ управляющей компании в ту же клеммную колодку — линии A и B (зелёный/бело-зелёный из витой пары).

В контроллере выбран протокол Modbus RTU и загружен профиль настроек Valtec, специально подготовленный под Протей 15. Каждому счётчику задан свой Modbus-адрес. Опрос — раз в сутки, что соответствует рекомендации производителя для продления ресурса внутренней батарейки счётчика.

Питание УС-RS485 берётся из квартирного щита (220 В), питание шины RS-485 счётчиков остаётся на стороне УК. Это исключает риск повреждения счётчиков при подаче двух источников питания одновременно.

Архитектура связи

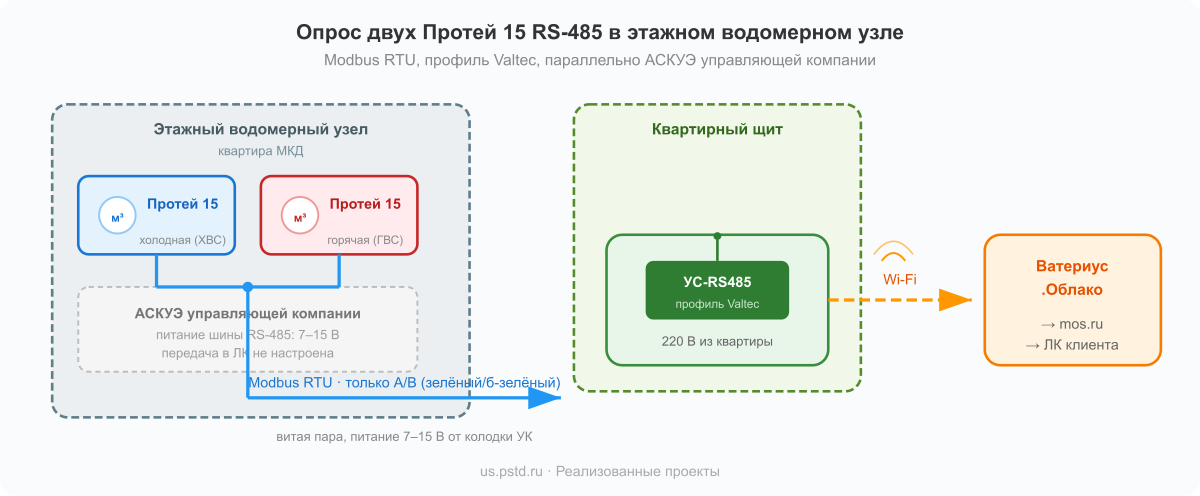

Схема архитектуры: 2 счётчика Протей 15 → RS-485 → УС-RS485 → Wi-Fi → Ватериус.Облако → mos.ru

Использованное оборудование

ПозицияКол-воНазначение
УС-RS4851Контроллер опроса по RS-485
Витая пара (UTP)~2 мЛиния RS-485 от узла до УС
Профиль настроек Valtec—Идёт в комплекте с УС-RS485, активируется в веб-интерфейсе

Результат

  • Показания снимаются автоматически раз в сутки. Передача в личный кабинет клиента и mos.ru через Ватериус.Облако.
  • Поддерживаются оба счётчика — ХВС и ГВС опрашиваются по индивидуальным Modbus-адресам с одной шины.
  • Без замены счётчиков и без вскрытия пломб. Подключение только на чтение, параллельно АСКУЭ УК.
  • Без отдельного питания шины. Использовано существующее питание 7–15 В от колодки УК.
  • Стабильная работа с ноября 2024 года.

Где применим этот сценарий

  • Квартиры в МКД с водосчётчиками Протей 15 / 15M по RS-485.
  • Любые объекты с водосчётчиками Valtec/Протей с интерфейсом Modbus RTU.
  • Случаи, когда УК поставила smart-водосчётчики, но передача в личный кабинет жильца не работает.
  • Домовые узлы учёта, где RS-485 шина уже разведена, но никто её не опрашивает.
