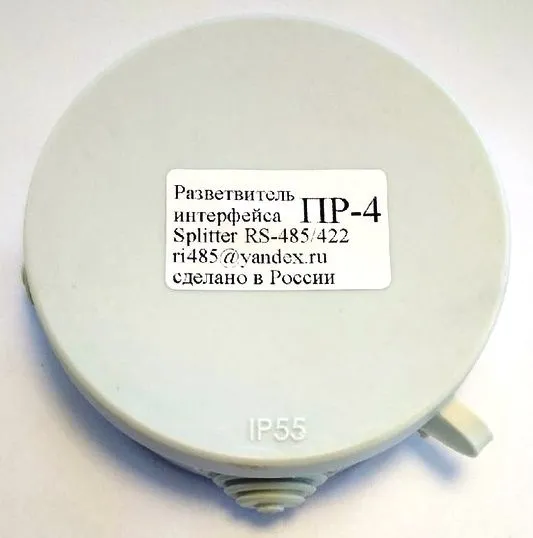

Разветвитель интерфейса RS-422/485 ПР-4 в герметичном корпусе со степенью защиты IP55. Создаёт до двух ответвлений от шины RS-485. Подходит для наружной установки и влажных помещений.
Назначение
Используется для разветвления линии RS-485 при подключении нескольких счётчиков к контроллеру УС-RS485. Позволяет создать до 2 ответвлений от основной шины без потери сигнала. Герметичный корпус защищает от пыли и влаги.
Характеристики
- Интерфейс: RS-422 / RS-485

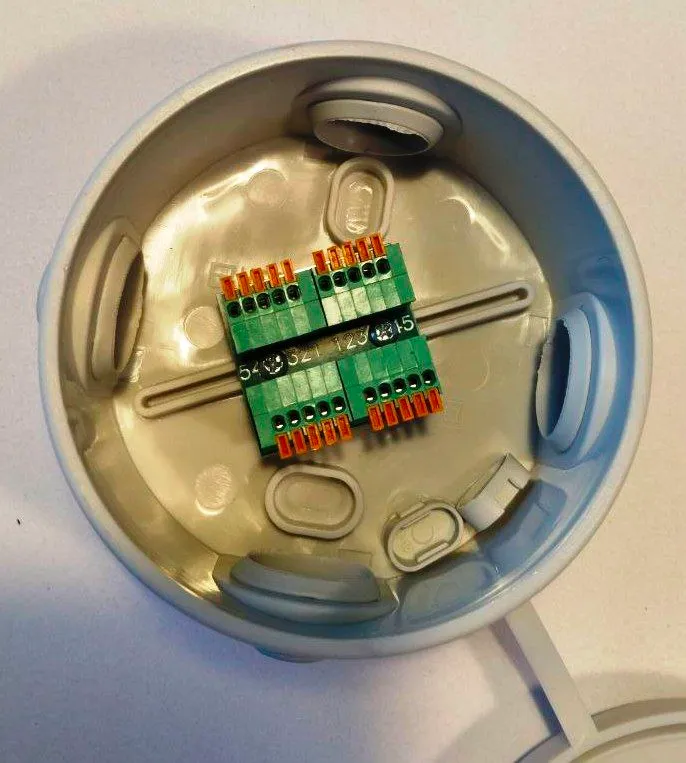

- Количество портов: 1 вход + 2 выхода (4 кабельных ввода)
- Клеммники: пружинные (безвинтовые), сечение 0,2–1,0 мм²
- Корпус: полипропилен, IP55
- Максимальный диаметр кабеля: 20 мм
- Внутренние размеры: Ø85×40 мм
- Температура: -25°C … +40°C
- Напряжение: до 400 В
- Огнестойкость: 650°C
- Производитель: ООО «ЦИС»

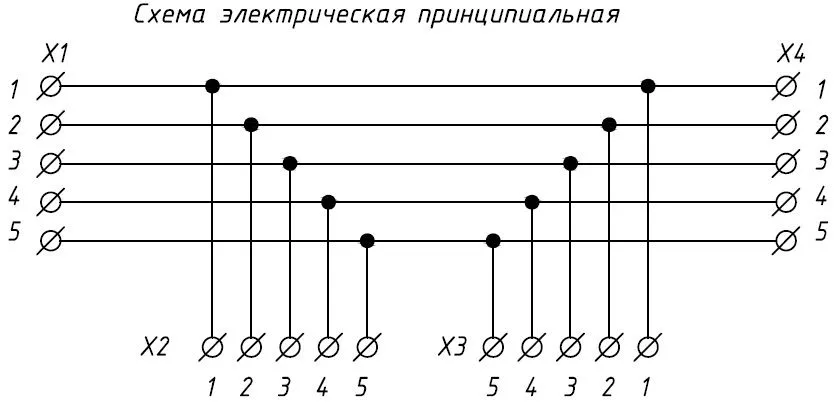

Схема подключения
Применение
Для установки в подвалах, подъездах, на улице — везде, где нужна защита от пыли и влаги. Разветвляет шину RS-485 от контроллера УС-RS485 к счётчикам, расположенным в разных направлениях. Крышка закрывается без инструмента (защёлка).
