НЕВА СТ412 — трёхфазный многофункциональный счётчик электроэнергии производства ТАЙПИТ-ИП (Санкт-Петербург). Предназначен для учёта активной и реактивной энергии в трёхфазных сетях 3×230/400 В. Базовый ток 5(80) А, класс точности 1, до 4 тарифов, МПИ 16 лет. Протокол СПОДЭС.
Сайт: meters.taipit.ru
Модификации / Контроллер:
| Модиф. | Описание | Контроллер |
|---|---|---|
| E4 | RS-485 | УС-RS485 |
| * | ОптоПорт | УС-OptoPort |
Модемы (опциональные):
Параметры: Тарифы, Вольты, Токи, Мощности, Частота, CosF
Основные характеристики
| Тип | Трёхфазный многофункциональный |
| Напряжение | 3×230/400 В, 50 Гц |
| Ток | 5(80) А |
| Класс точности | 1 |
| Тарифы | до 4 тарифов |
| Интерфейсы | RS-485, оптопорт, LoRaWAN |
| Протокол | СПОДЭС |
| Межповерочный интервал | 16 лет |
| Производитель | ТАЙПИТ-ИП, Санкт-Петербург |
Подключение к сети
Счётчик подключается по стандартной трёхфазной схеме прямого включения (8 клемм):
- Клеммы 1–2 — фаза L1 (вход/выход)
- Клеммы 3–4 — фаза L2 (вход/выход)
- Клеммы 5–6 — фаза L3 (вход/выход)
- Клеммы 7–8 — ноль N (вход/выход)
Схема подключения нанесена на внутреннюю сторону клеммной крышки.
Как снять показания
Показания счётчика НЕВА СТ412 отображаются на жидкокристаллическом индикаторе (ЖКИ). Прибор автоматически переключает кадры, показывая текущую дату, время, параметры сети и значения потреблённой энергии по тарифам. Для снятия показаний достаточно записать значения, которые отображаются на экране в момент просмотра.
Если вы хотите просмотреть показания вручную, используйте кнопку на лицевой панели. Короткое нажатие переключает экраны вперёд, позволяя увидеть значения для каждого тарифа. Активный тариф обозначен соответствующим символом на дисплее. Обратите внимание: для передачи данных в управляющую компанию необходимо записывать только целую часть числа (цифры до запятой), измеряемую в киловатт-часах (кВт·ч).
Счётчик ведёт учёт энергии по нескольким тарифным зонам (Т1–Т4), если это предусмотрено условиями вашего договора. При отсутствии напряжения питания информация в памяти прибора сохраняется в течение длительного времени, однако для точности показаний рекомендуется снимать их при включённом питании. Если индикатор не отображает данные, убедитесь, что счётчик подключён к сети, или обратитесь в управляющую компанию для проверки исправности прибора.
Автоматический сбор показаний
Вместо ручного снятия показаний подключите контроллер Универсальный считыватель — он автоматически считывает данные со счётчика и передаёт по Wi-Fi в Home Assistant, MQTT-брокер или управляющую компанию.
Подходящие контроллеры для НЕВА СТ412:
- УС-RS485 — для модификаций с RS-485 (E4). Клеммы 7-A, 8-B
- УС-OptoPort — для всех модификаций с оптопортом
- УС-Lora — для модификаций с модемом LX* (LoRaWAN)
Данные доступны в реальном времени. Интеграция с Home Assistant и SprutHub — автоматическая. Также поддерживаются: НЕВА СТ221, НЕВА МТ 315, НЕВА МТ 314.
Купить контроллер: УС-RS485 | УС-OptoPort

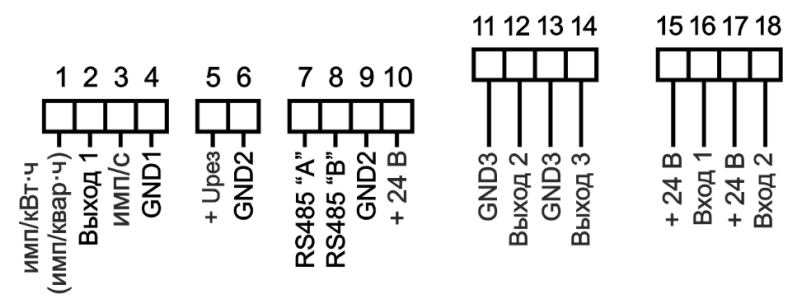

Интерфейс RS-485
Контроллер для передачи показаний: УС-RS485
Протокол: СПОДЭС, МЭК 61107-2012 — ⏳ Не проверен
Скорость: 9600
Клеммы: 7 — A, 8 — B
Выход 7 — A
Выход 8 — B
Интерфейс ОптоПорт
Контроллер для передачи показаний: УС-OptoPort
Протокол: СПОДЭС, МЭК 61107-2012 — ⏳ Не проверен
Скорость: 9600
Расположение: на лицевой панели
Частые вопросы
Какой контроллер нужен для НЕВА СТ412?
Для RS-485 — УС-RS485 (клеммы 7-A, 8-B). Для оптопорта — УС-OptoPort. Для модема LX* (LoRaWAN) — УС-Lora.
Как узнать адрес счётчика для настройки УС?
Адрес указан в паспорте счётчика или на заводской табличке.
Совместим ли НЕВА СТ412 с Home Assistant?
Да. Контроллер УС-RS485 (или УС-OptoPort) передаёт данные по Wi-Fi в MQTT. Home Assistant подхватывает показания автоматически через интеграцию.
