НЕВА МТ 323 — трёхфазный многотарифный счётчик электроэнергии производства ТАЙПИТ-ИП (Санкт-Петербург). Предназначен для учёта активной и реактивной энергии в трёхфазных сетях 3×230/400 В через трансформаторы тока. Номинальный ток 5(10) А, класс точности 0.5S, до 4 тарифов, МПИ 16 лет.
Сайт: https://www.meters.taipit.ru/catalog/neva/trehfaznyie-schetchiki/mnogotarifnyie/169/
Модификации / Контроллер:
| Модиф. | Описание | Контроллер |
|---|---|---|
| E4 | RS-485 | УС-RS485 |
| * | ОптоПорт | УС-OptoPort |
Основные характеристики
| Тип | Трёхфазный многотарифный (трансформаторный) |
| Напряжение | 3×230/400 В, 50 Гц |
| Ток | 5(10) А (через ТТ) |
| Класс точности | 0.5S/1 |
| Тарифы | до 4 тарифов |
| Интерфейсы | RS-485, оптопорт |
| Межповерочный интервал | 16 лет |
| Производитель | ТАЙПИТ-ИП, Санкт-Петербург |
Подключение к сети
НЕВА МТ 323 — трансформаторный счётчик, подключается через трансформаторы тока по полукосвенной схеме (8 клемм):
- Клемма 1 — фаза L1 (вход от ТТ)
- Клемма 2 — фаза L1 (выход)
- Клемма 3 — фаза L2 (вход от ТТ)
- Клемма 4 — фаза L2 (выход)
- Клемма 5 — фаза L3 (вход от ТТ)
- Клемма 6 — фаза L3 (выход)
- Клемма 7 — ноль (вход)
- Клемма 8 — ноль (выход)
Схема подключения нанесена на внутреннюю сторону клеммной крышки.
Как снять показания
Показания отображаются на ЖКИ-экране. Для многотарифного режима:
- Нажмите кнопку «Ввод» — на экране появится значение Т1 (дневной тариф)
- Нажмите ещё раз — Т2 (ночной тариф)
- Ещё раз — Т3 (полупиковая зона, если настроена)
- Запишите показания до запятой по каждому тарифу
В автоматическом режиме показания по тарифам переключаются на экране каждые 10 секунд. Для передачи в управляющую компанию нужны только целые кВт·ч (цифры до запятой).
Автоматический сбор показаний
Вместо ручного снятия показаний подключите контроллер Универсальный считыватель — он автоматически считывает данные со счётчика и передаёт по Wi-Fi в Home Assistant, MQTT-брокер или управляющую компанию.
Подходящие контроллеры для НЕВА МТ 323:

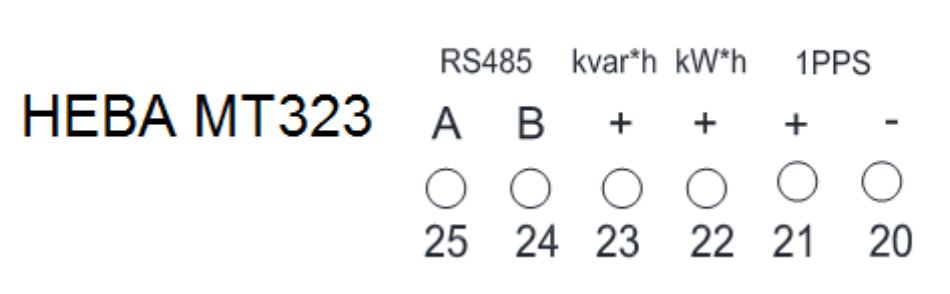

- УС-RS485 — для модификаций с интерфейсом RS-485 (E4). Подключение по клеммам 25-A, 24-B. Считывает тарифы, напряжение, ток, мощность
- УС-OptoPort — для всех модификаций с оптическим портом. Бесконтактное подключение через магнитную головку
Данные доступны в реальном времени через веб-интерфейс контроллера. Интеграция с Home Assistant и SprutHub — автоматическая. Также поддерживаются: НЕВА МТ 315, НЕВА МТ 324, НЕВА МТ 314.
Купить контроллер: УС-RS485 | УС-OptoPort
Интерфейс RS-485
Контроллер для передачи показаний: УС-RS485
Протокол: МЭК 61107-2012 — ❓ Не проверен
Скорость: 9600
Адрес: Авто определение
Выход 25 – A
Выход 24 – B
Интерфейс ОптоПорт
Контроллер для передачи показаний: УС-OptoPort
Протокол: МЭК 61107-2012 — ❓ Не проверен
Скорость: 9600
Адрес: Авто определение
Частые вопросы
Какой контроллер нужен для НЕВА МТ 323?
Для модификации с RS-485 (E4) — УС-RS485. Для любой модификации с оптопортом — УС-OptoPort (бесконтактное считывание через магнитную головку).
Как узнать адрес счётчика для настройки УС?
Контроллер УС-RS485 определяет адрес автоматически. Если нужно задать вручную — адрес указан в паспорте счётчика или на заводской табличке.
Совместим ли НЕВА МТ 323 с Home Assistant?
Да. Контроллер УС-RS485 (или УС-OptoPort) передаёт данные по Wi-Fi в MQTT. Home Assistant подхватывает показания автоматически через интеграцию.
