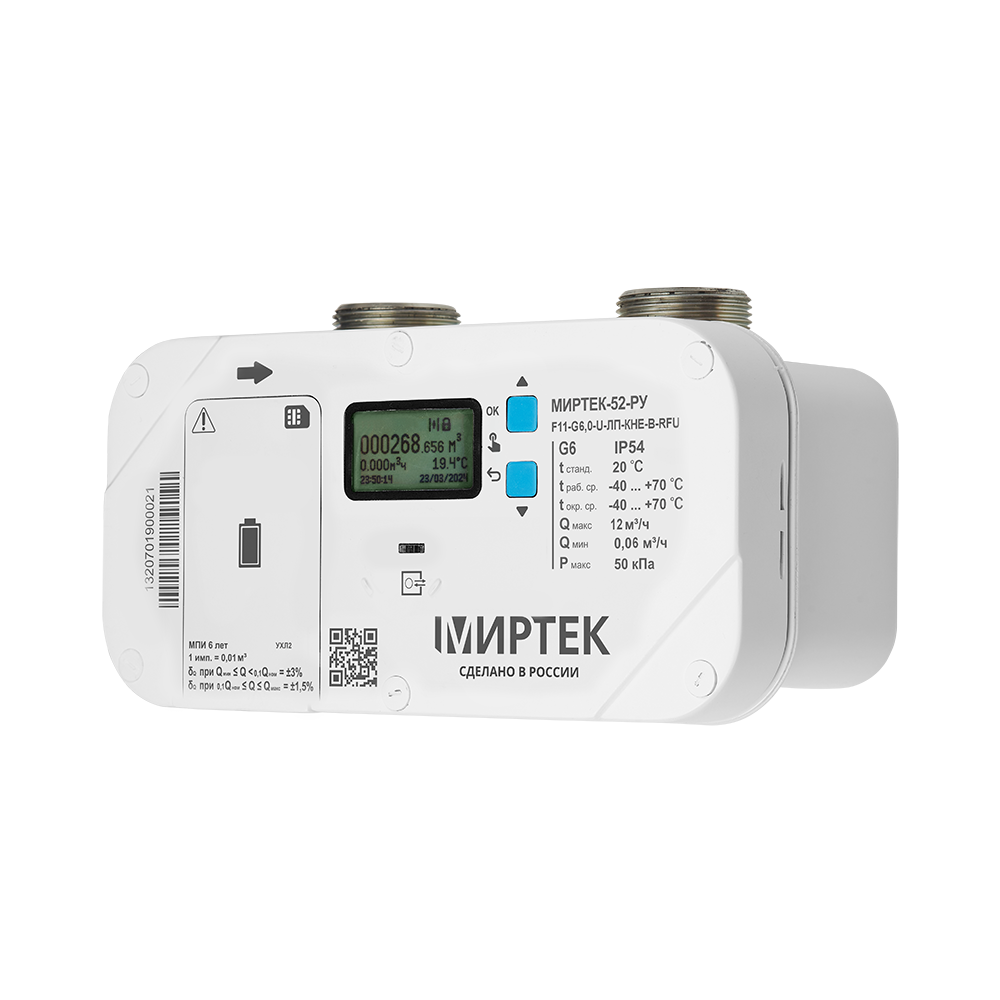

МИРТЕК-52-РУ — ультразвуковой газовый счётчик производства ООО «МИРТЕК» (Таганрог, Россия). Типоразмеры G4 и G6, погрешность ±1,5%, температурная компенсация (приведение к +20 °C). Оптопорт (штатный), импульсный выход, опциональные RS-485/RS-232. Модульная телеметрия (NB-IoT, LoRaWAN, GSM). Графический дисплей, опциональный запорный клапан. Батарея 6 лет, МПИ 6 лет.
Основные характеристики
| Тип | Ультразвуковой |
| Типоразмеры | G4, G6 |
| Погрешность | ±1,5% (от 0,1·Qnom до Qmax), ±3% (от Qmin до 0,1·Qnom) |
| Давление газа | до 50 кПа |
| Температура газа | −30…+55 °C |
| Интерфейсы | оптопорт (штатный), импульсный выход, RS-485 (опция), RS-232 (опция) |
| Дисплей | Графический ЖКИ, до 99999,999 м³ |
| Температурная компенсация | Да (приведение к +20 °C) |
| Батарея | 6 лет (сменная) |
| Защита корпуса | IP55 |
| Межповерочный интервал | 6 лет |
| Средний срок службы | 25 лет |
| Производитель | ООО «МИРТЕК», Таганрог, Россия |
| Сертификация | 🇧🇾 ГРСИ РБ (серт. 18483) 🇷🇺 ГРСИ РФ (серт. 92332-24) |
Типоразмеры
| Типоразмер | Qmin, м³/ч | Qnom, м³/ч | Qmax, м³/ч |
|---|---|---|---|
| G4 | 0,04 | 4,0 | 8,0 |
| G6 | 0,06 | 6,0 | 12,0 |
Габариты: не более 243 × 134 × 112 мм. Масса: не более 1,73 кг. Присоединительная резьба: G 1¼, расстояние между осями штуцеров 110 мм.
Опции
МИРТЕК-52-РУ имеет модульную архитектуру с опциями:
- «К» — встроенный запорный клапан (дистанционное отключение газа)
- NB-IoT / LoRaWAN / GSM / GPRS — беспроводная телеметрия
- RF 433/868/2400 МГц — радиоинтерфейс
- Детектор внешнего магнитного поля
- Электронные пломбы на корпусе и клеммной крышке
Как снять показания
Показания отображаются на графическом ЖКИ-дисплее (до 99999,999 м³):
- На дисплее отображается текущий объём газа (с температурной компенсацией, приведённый к +20 °C)
- Запишите показания до запятой — целые кубометры
- Для передачи в газовую службу нужны только целые м³
Счётчик хранит архивы: 270 суток (посуточно), 240 записей (почасовые), 36 месяцев, 10 лет. Журнал событий — более 1000 записей.
Автоматический сбор показаний
Вместо ручного снятия показаний подключите контроллер Универсальный считыватель — он автоматически считывает данные со счётчика и передаёт по Wi-Fi в Home Assistant, MQTT-брокер или управляющую компанию.
Подходящие контроллеры для МИРТЕК-52-РУ:
- УС-RS485 — подключение по RS-485 (опция). Считывает объём газа, расход
- УС-RS232 — подключение по RS-232 (опция)
- Ватериус — подключение через импульсный выход
Данные доступны в реальном времени через веб-интерфейс контроллера. Интеграция с Home Assistant и SprutHub — автоматическая.
Купить контроллер: УС-RS485
Интерфейс RS-485
Контроллер для передачи показаний: УС-RS485
Протокол: ⏳ Не проверен
Скорость: уточняется
Интерфейс RS-232
Контроллер для передачи показаний: УС-RS232
Протокол: ⏳ Не проверен
Счётчик опционально оснащается интерфейсами RS-485 и RS-232. Протокол обмена — проприетарный (ПО MeterTools). Модуль связи — сменный, устанавливается опционально.
Интерфейс Импульсный выход
Контроллер для передачи показаний: Ватериус
Импульсный выход — штатный. Вес импульса 0,001 м³, длительность 250 мс. Подключение через гермовводы.
Частые вопросы
Какой контроллер нужен для МИРТЕК-52-РУ?
Для подключения по RS-485 (опция) подходит УС-RS485, по RS-232 — УС-RS232. Через импульсный выход можно подключить Ватериус.
Чем отличается МИРТЕК-52-РУ от МИРТЕК-51-РУ?
МИРТЕК-51-РУ — диафрагменный (мембранный) счётчик, типоразмеры G1.6–G16. МИРТЕК-52-РУ — ультразвуковой, типоразмеры G4 и G6. Ультразвуковой компактнее (1,73 кг против 2,2–6 кг), имеет графический дисплей и встроенный запорный клапан (опция). Интерфейсы и модульная архитектура одинаковые.
Совместим ли МИРТЕК-52-РУ с Home Assistant?
Да. Контроллер УС-RS485 или УС-RS232 передаёт данные по Wi-Fi в MQTT. Home Assistant подхватывает показания автоматически через интеграцию.
