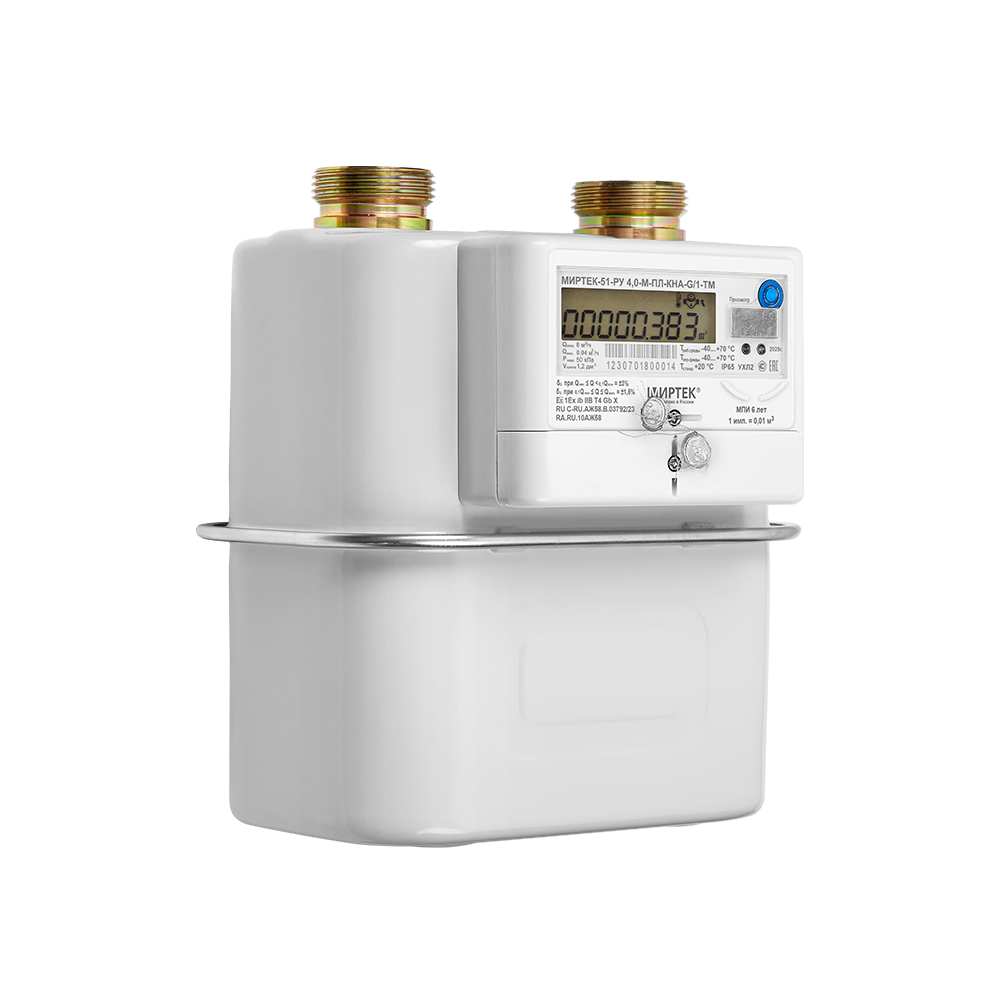

МИРТЕК-51-РУ — диафрагменный газовый счётчик производства ООО «МИРТЕК» (Таганрог, Россия). Типоразмеры G1.6–G16, класс точности 1,5%, температурная компенсация (приведение к +20 °C). Интерфейс RS-485, импульсный выход. Батарея 12 лет, МПИ 6 лет. Выпускается также белорусская версия МИРТЕК-51-BY.
Сайт: mirtekgroup.com
Модификации / Контроллер:
| Модиф. | Описание | Контроллер |
|---|---|---|
| Опция | RS-485 | УС-RS485 |
| Опция | Импульсный выход | Ватериус |
Параметры: Объём газа, расход
Основные характеристики
| Тип | Диафрагменный (объёмный) |
| Типоразмеры | G1.6, G2.5, G4, G6, G10, G16 |
| Погрешность | ±1,5% (от 0,1·Qnom до Qmax), ±3% (от Qmin до 0,1·Qnom) |
| Давление газа | до 50 кПа |
| Температура газа | −40…+70 °C |
| Интерфейсы | оптопорт (штатный), RS-485 (опция), импульсный выход (опция) |
| Дисплей | ЖКИ, 8 разрядов |
| Температурная компенсация | Да (приведение к +20 °C) |
| Батарея | 12 лет (сменная) |
| Защита корпуса | IP65 |
| Межповерочный интервал | 6 лет |
| Средний срок службы | 25 лет |
| Производитель | ООО «МИРТЕК», Таганрог, Россия |
| Сертификация | 🇧🇾 ГРСИ РБ (МИРТЕК-51-BY) 🇷🇺 ГРСИ РФ (серт. 66132-16) |
Типоразмеры
| Типоразмер | Qmin, м³/ч | Qnom, м³/ч | Qmax, м³/ч |
|---|---|---|---|
| G1.6 | 0,016 | 1,6 | 2,5 |
| G2.5 | 0,025 | 2,5 | 4,0 |
| G4 | 0,04 | 4,0 | 6,0 |
| G6 | 0,06 | 6,0 | 10,0 |
| G10 | 0,10 | 10,0 | 16,0 |
| G16 | 0,16 | 16,0 | 25,0 |
Опции
МИРТЕК-51-РУ имеет модульную архитектуру с опциями:
- «K» — встроенный управляющий вентиль (дистанционное отключение газа)
- «H» — детектор внешнего магнитного поля
- NB-IoT / GSM / GPRS — беспроводная телеметрия (батарея телеметрии 6 лет)
- RF 433/868/2400 МГц — радиоинтерфейс
- Электронные пломбы на корпусе и клеммной крышке
Как снять показания
Показания отображаются на ЖКИ-дисплее (8 разрядов, до 99999,999 м³):
- На дисплее отображается текущий объём газа (с температурной компенсацией)
- Запишите показания до запятой — целые кубометры
- Для передачи в газовую службу нужны только целые м³
Счётчик хранит архивы: 128 суток, 36 месяцев, 10 лет. Журнал событий — более 1000 записей.
Автоматический сбор показаний
Вместо ручного снятия показаний подключите контроллер Универсальный считыватель — он автоматически считывает данные со счётчика и передаёт по Wi-Fi в Home Assistant, MQTT-брокер или управляющую компанию.
Подходящие контроллеры для МИРТЕК-51-РУ:
- УС-RS485 — подключение по RS-485. Считывает объём газа, расход
- Ватериус — подключение через импульсный выход
Данные доступны в реальном времени через веб-интерфейс контроллера. Интеграция с Home Assistant и SprutHub — автоматическая.
Купить контроллер: УС-RS485
Интерфейс RS-485
Контроллер для передачи показаний: УС-RS485
Протокол: ⏳ Не проверен
Скорость: уточняется
Счётчик опционально оснащается интерфейсом RS-485. Протокол обмена — проприетарный (ПО MeterTools). Направление потока газа (LR — слева направо, RL — справа налево) выбирается при заказе.
Интерфейс Импульсный выход
Контроллер для передачи показаний: Ватериус
Частые вопросы
Какой контроллер нужен для МИРТЕК-51-РУ?
Для подключения по RS-485 подходит УС-RS485. Через импульсный выход можно подключить Ватериус.
Чем отличается МИРТЕК-51-РУ от МИРТЕК-51-BY?
МИРТЕК-51-РУ — российская версия (производство Таганрог), рабочая температура −40…+70 °C, давление до 50 кПа. МИРТЕК-51-BY — белорусская версия (производство Гомель), рабочая температура −30…+50 °C, давление до 63 кПа. Интерфейсы и принцип работы одинаковые.
Совместим ли МИРТЕК-51-РУ с Home Assistant?
Да. Контроллер УС-RS485 передаёт данные по Wi-Fi в MQTT. Home Assistant подхватывает показания автоматически через интеграцию. Также можно использовать Ватериус через импульсный выход.
