МИРТЕК-12-РУ — однофазный многотарифный счётчик электроэнергии производства МиртекГрупп (Таганрог). Предназначен для учёта активной и реактивной энергии в сетях 230В. До 4 тарифов, класс точности 1.0, номинальный ток 5(80) А.
Контроль и передача показаний счётчиков в вашу управляющую компанию автоматически
Сайт: https://mirtekgroup.com/produkciya/odnofaznye-schyotchiki/mirtek-12-ru-w9
Модификации:
| Модиф. | Описание | Контроллер |
|---|---|---|
| RS485 | RS485 | УС-RS485 |
| О* | Оптопорт | УС-Optoport |
| RF433 | RF433 | УС-RF433 |
| RF2400 | RF2400 | |
| RFLT | LTE | |
| MOD | Возможность установить доп модули |
Дополнительные модули:
Протокол:
Параметры: Тарифы, Вольт, Ток, Мощность, CosF
Модуль отображения

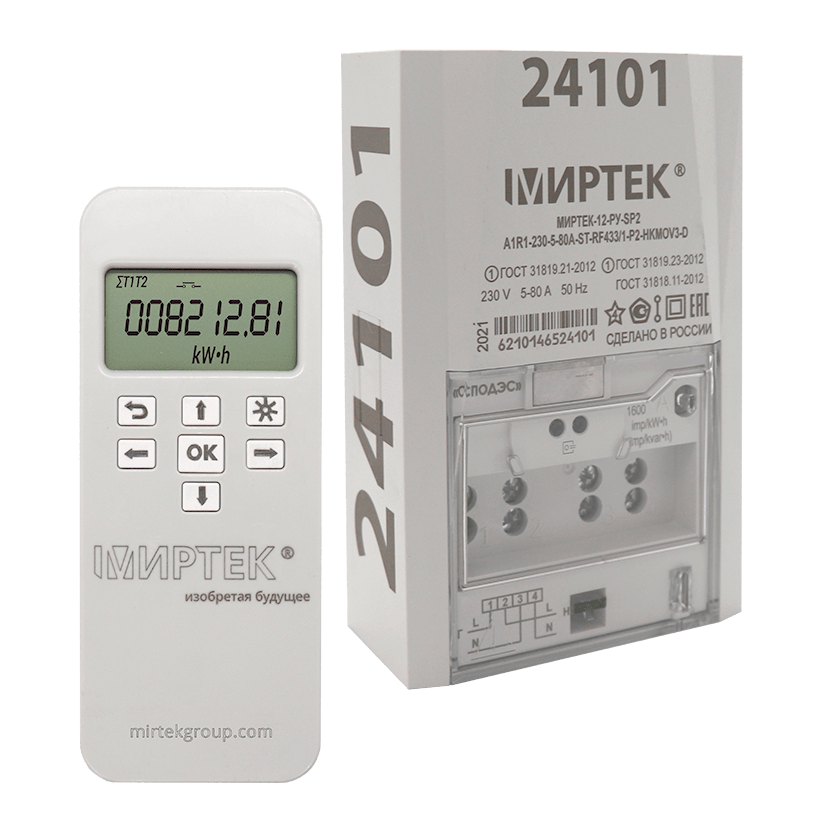

| Исполнение | Модуль |
|---|---|

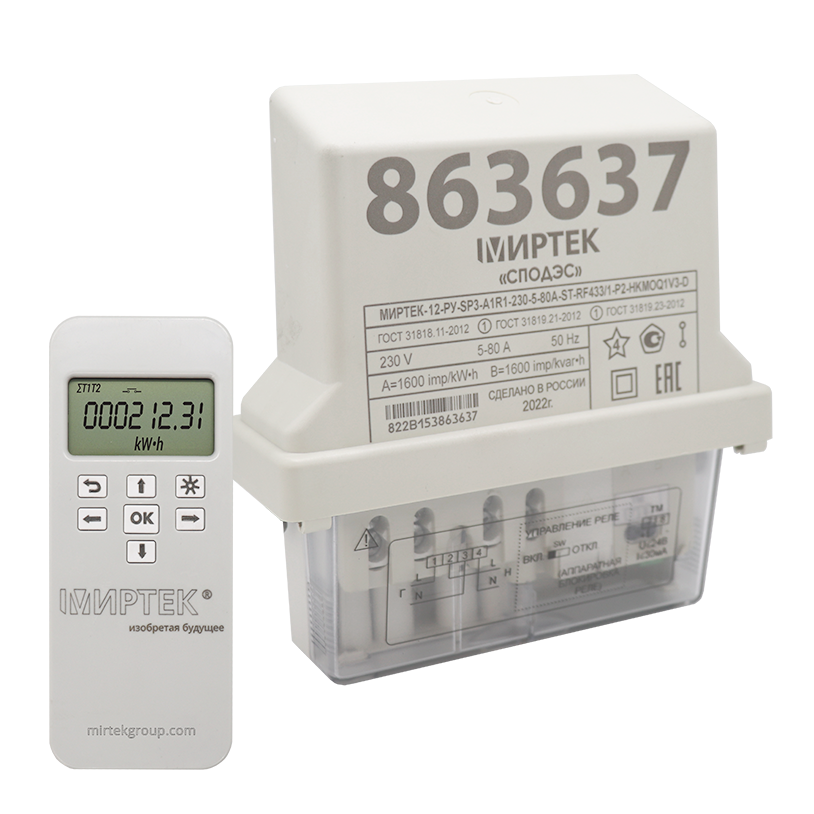

| SP2, SP3 | МИРТ-830 |

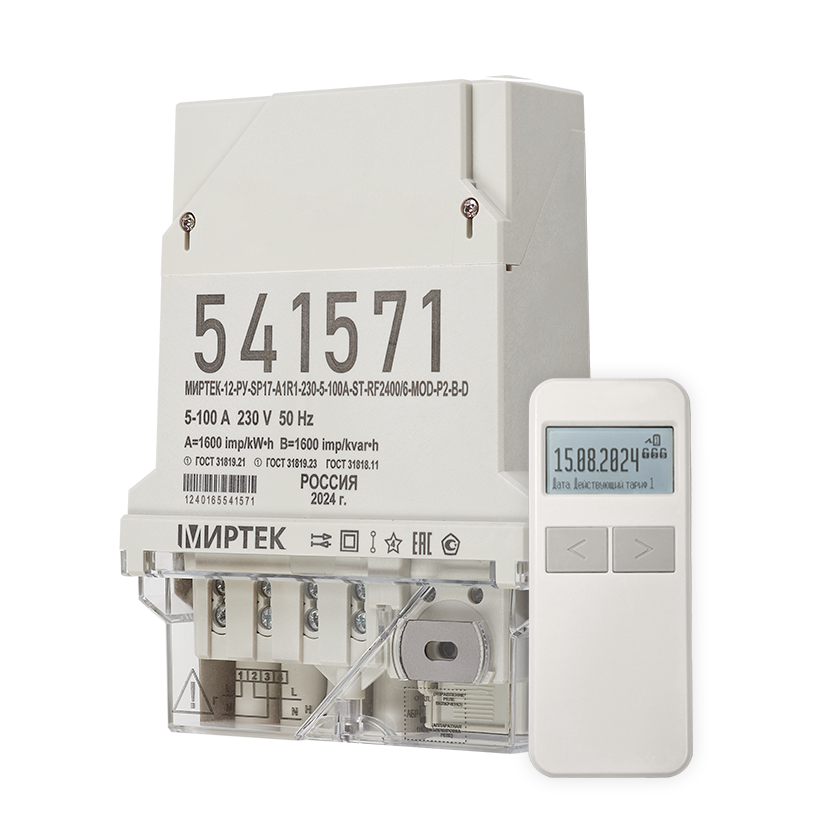

| SP17 | МИРТ-835 |

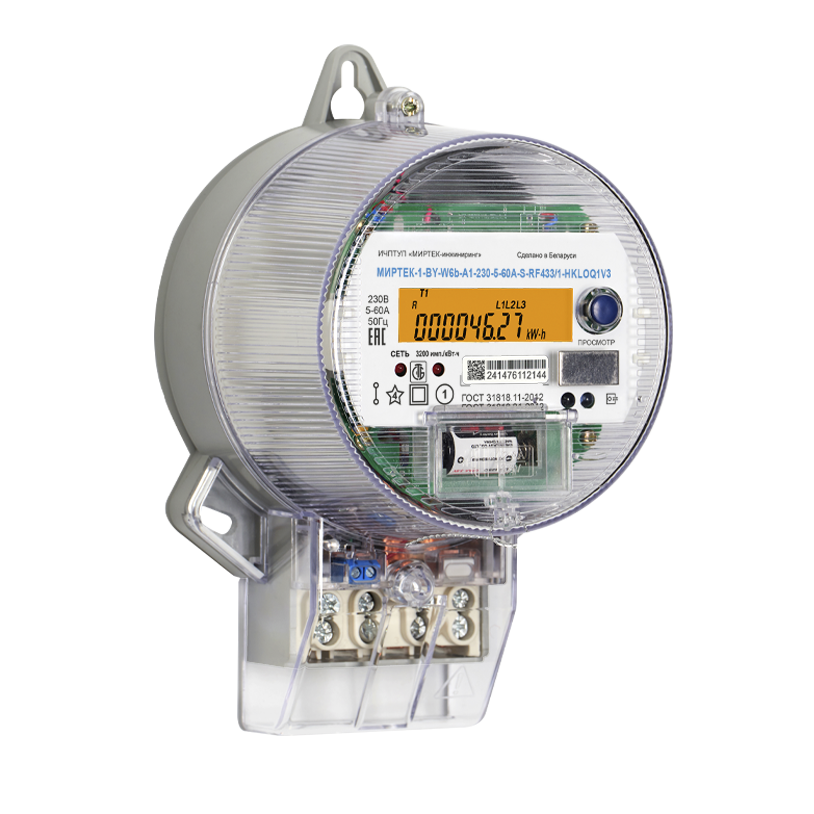

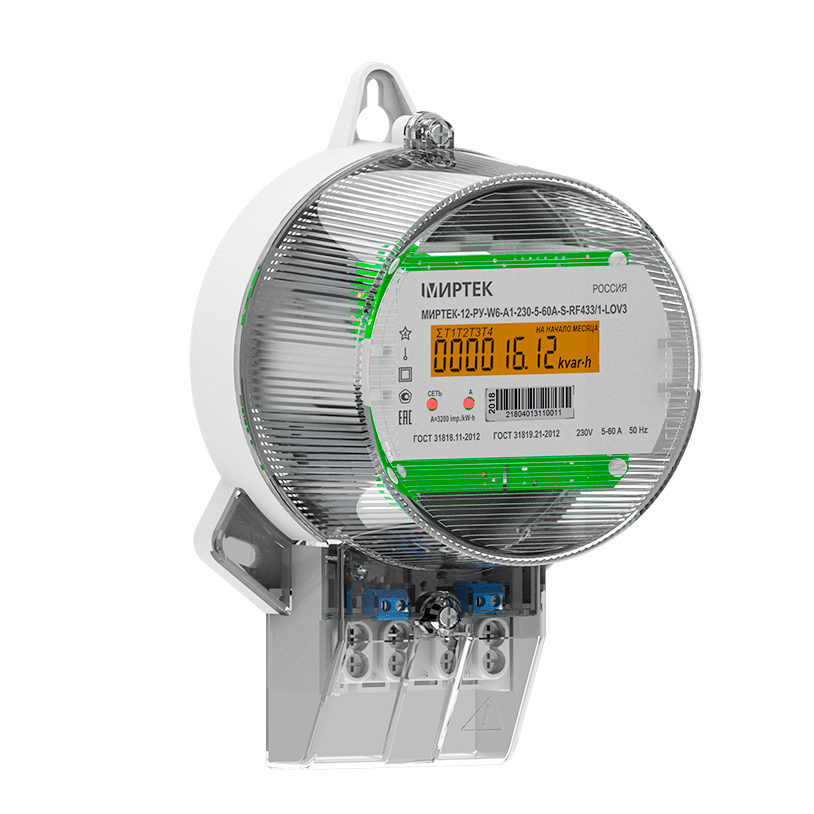

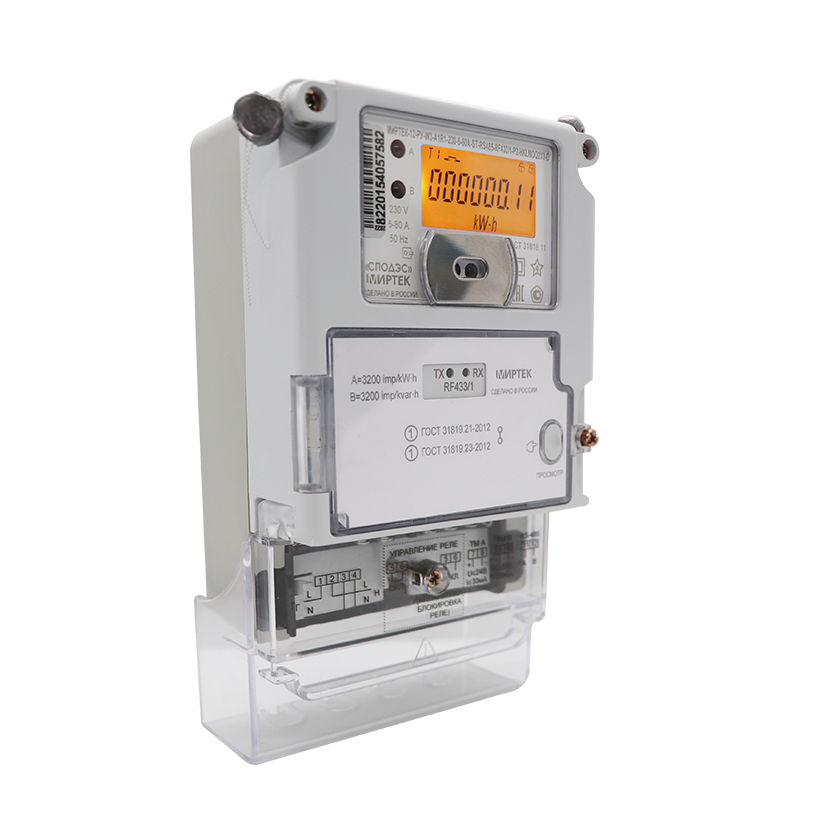

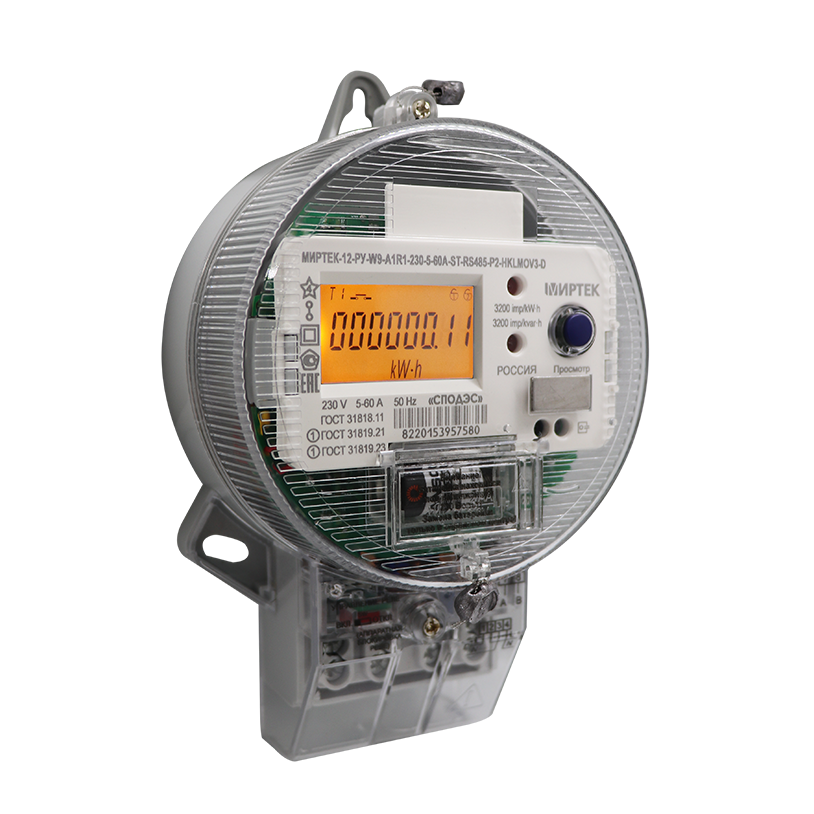

Исполнения
Основные характеристики
| Тип | Однофазный многотарифный |
| Напряжение | 230В, 50Гц |
| Ток | 5(80) А |
| Класс точности | 1.0 |
| Тарифы | до 4 тарифов |
| Интерфейсы | RS-485, оптопорт, RF433, RF2400, LTE |
| Межповерочный интервал | 16 лет |
| Производитель | МиртекГрупп, Таганрог |
Подключение к сети
Счётчик подключается по стандартной однофазной схеме (4 клеммы):
- Клемма 1 — фаза (вход от автомата)
- Клемма 2 — фаза (выход на нагрузку)
- Клемма 3 — ноль (вход)
- Клемма 4 — ноль (выход на нагрузку)
Нумерация клемм может отличаться в зависимости от исполнения корпуса (D1, D17, W2, W9 и др.). Схема подключения нанесена на внутреннюю сторону клеммной крышки.
Как снять показания
Показания отображаются на ЖКИ-экране. Для многотарифного режима:
- Нажмите кнопку «Ввод» — на экране появится значение Т1 (дневной тариф)
- Нажмите ещё раз — Т2 (ночной тариф)
- Ещё раз — Т3 (полупиковая зона, если настроена)
- Запишите показания до запятой по каждому тарифу
В автоматическом режиме показания по тарифам переключаются на экране каждые 10 секунд. Для передачи в управляющую компанию нужны только целые кВт·ч (цифры до запятой).
Автоматический сбор показаний
Вместо ручного снятия показаний подключите контроллер Универсальный считыватель — он автоматически считывает данные со счётчика и передаёт по Wi-Fi в Home Assistant, MQTT-брокер или управляющую компанию.
Подходящие контроллеры для МИРТЕК-12-РУ:
- УС-RS485 — для модификаций с интерфейсом RS-485. Протоколы: СПОДЭС, Mirteck. Считывает тарифы, напряжение, ток, мощность
- УС-OptoPort — для модификаций с оптическим портом. Бесконтактное подключение через магнитную головку
- Ватериус — для модификаций с импульсным выходом. Считает импульсы, подходит также для счётчиков воды
Данные доступны в реальном времени через веб-интерфейс контроллера. Интеграция с Home Assistant и SprutHub — автоматическая. Также поддерживается: МИРТЕК-1.
Купить контроллер: УС-RS485 | УС-OptoPort
Настройка RS485
Настройки для протокола СПОДЭС
Скорость: по умолчанию: 9600
Адрес: соответствует последним пяти цифрам заводского номера счетчика
Настройки для протокола Mirteck
Скорость: по умолчанию: 9600
Адрес: соответствует последним четырем цифрам заводского номера счетчика

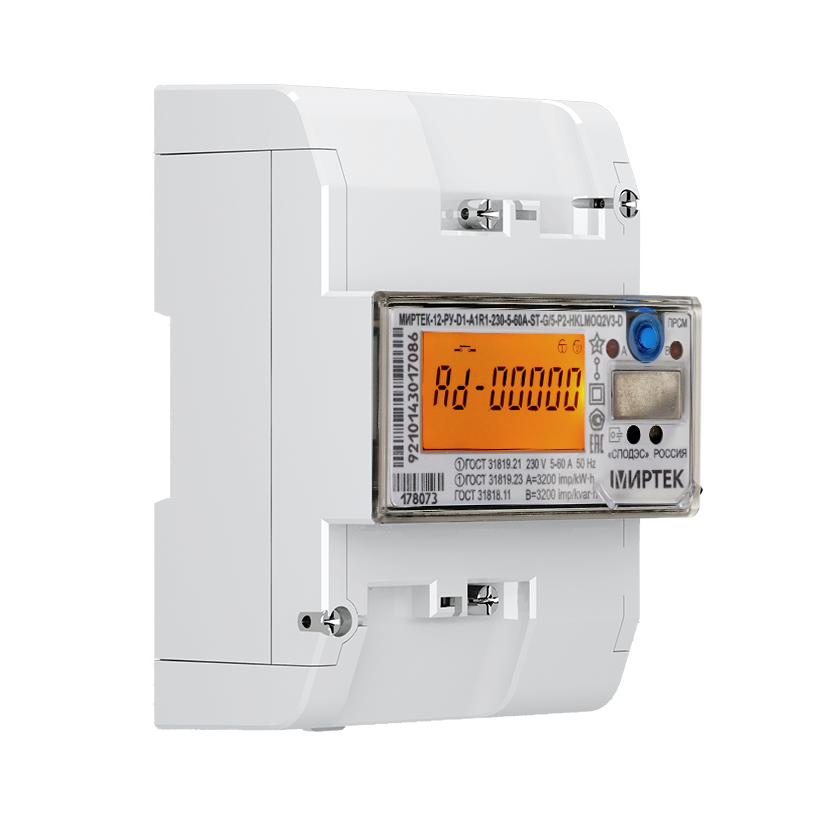

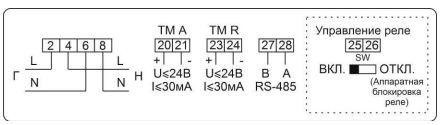

Подключение корпус D1, D4
Выход 27 — A
Выход 28 — B
Подключение корпус D1, D4 с внешним питанием
Выход 27 — A
Выход 28 — B
Вход 25 — «+»
Вход 26 — «-«
Питание: 10-24 В

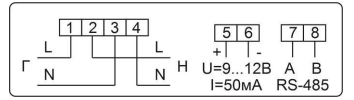

Подключение корпус D5
Выход 7 — A
Выход 8 — B
Вход 5 — «+»
Вход 6 — «-«
Питание: 9-12 В (Рекомендуется 10 В)

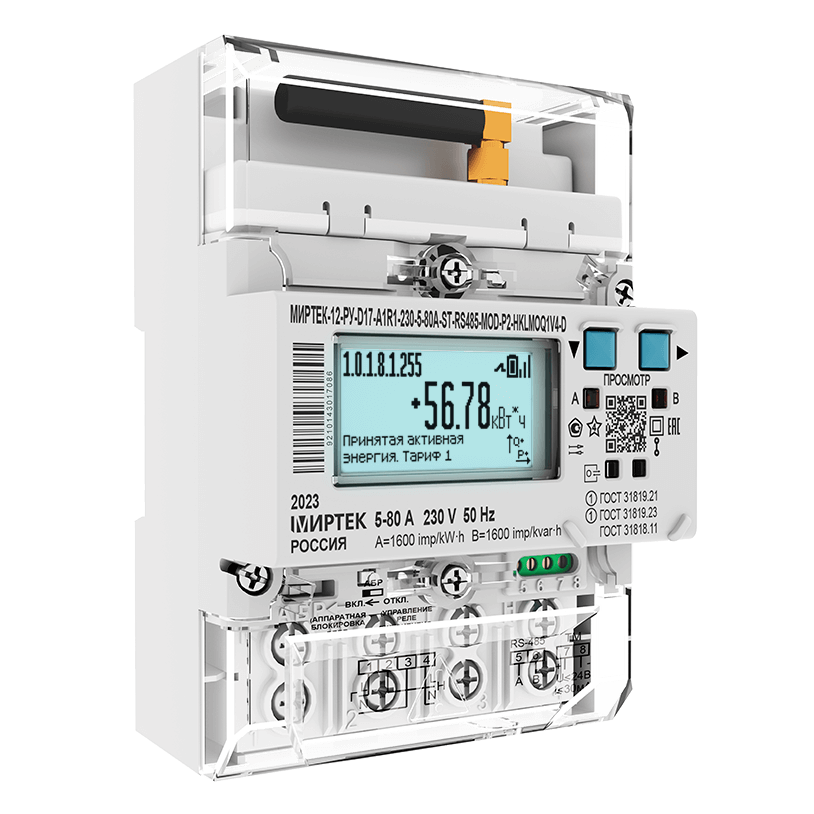

Подключение корпус D17
Выход 5 — A
Выход 6 — B
Подключение корпус W1
Выход 5 — A
Выход 6 — B

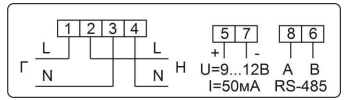

Подключение корпус W1 с внешним питанием
Выход 8 — A
Выход 6 — B
Вход 5 — «+»
Вход 7 — «-«
Питание: 9-12 В (Рекомендуется 10 В)

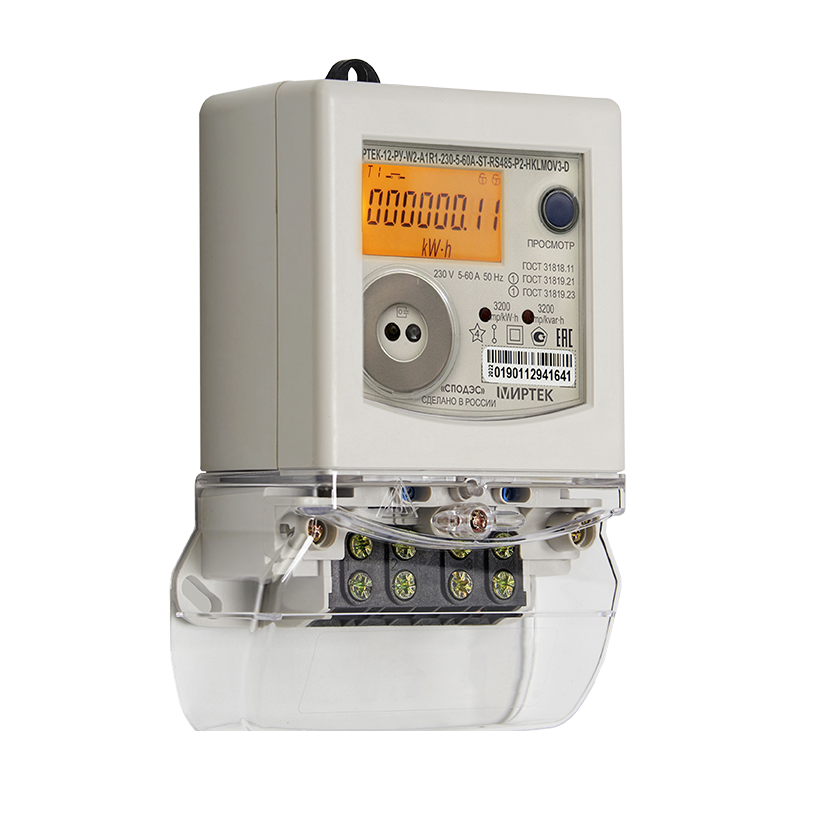

Подключение корпус W2
Выход 24 — A
Выход 25 — B

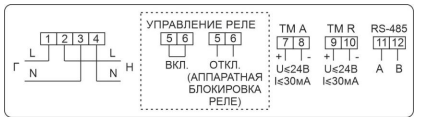

Подключение корпус W3
Выход 11 — A
Выход 12 — B

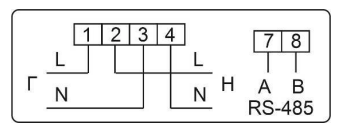

Подключение корпус W6, W6b, W9
Выход 7 — A
Выход 8 — B
Интерфейс ОптоПорт
Контроллер для передачи показаний: УС-OptoPort
Протокол:
Настройки протоколов описаны выше
Интерфейс Импульсный выход
Контроллер для передачи показаний: Ватериус
Выше описаны подключения для разных исполнений, выход TM
Частые вопросы
Какой контроллер нужен для МИРТЕК-12-РУ?
Зависит от модификации счётчика. Если есть RS-485 — подойдёт УС-RS485. Если только оптопорт — используйте УС-OptoPort. Для импульсного выхода — Ватериус.
Как узнать адрес счётчика для настройки УС?
Для протокола СПОДЭС адрес соответствует последним пяти цифрам заводского номера. Для протокола Mirteck — последним четырём цифрам. Скорость по умолчанию: 9600.
Совместим ли МИРТЕК-12-РУ с Home Assistant?
Да. Контроллер УС-RS485 (или УС-OptoPort) передаёт данные по Wi-Fi в MQTT. Home Assistant подхватывает показания автоматически через интеграцию.
