МИРТЕК-1 — однофазный многотарифный счётчик электроэнергии производства МиртекГрупп. Предназначен для учёта активной и реактивной энергии в сетях 230В. До 4 тарифов, класс точности 1.0, номинальный ток 5(80) А.
Контроль и передача показаний счётчиков в вашу управляющую компанию автоматически
Сайт: https://mirtekgroup.com/
| Модиф | Описание | Контроллер |
|---|---|---|
| RS485 | RS485 | УС-RS485 |
| RF433 | RF433 | |
| * | ОптоПорт | УС-OptoPort |
Параметры: Тарифы, Вольт, Ток, Мощность, CosF
Исполнение
Основные характеристики
| Тип | Однофазный многотарифный |
| Напряжение | 230В, 50Гц |
| Ток | 5(80) А |
| Класс точности | 1.0 |
| Тарифы | до 4 тарифов |
| Интерфейсы | RS-485, оптопорт, RF433 |
| Межповерочный интервал | 16 лет |
| Производитель | МиртекГрупп |
Подключение к сети
Счётчик подключается по стандартной однофазной схеме (4 клеммы):
- Клемма 1 — фаза (вход от автомата)
- Клемма 2 — фаза (выход на нагрузку)
- Клемма 3 — ноль (вход)
- Клемма 4 — ноль (выход на нагрузку)
Нумерация клемм может отличаться в зависимости от исполнения корпуса (D1, W2 и др.). Схема подключения нанесена на внутреннюю сторону клеммной крышки.
Как снять показания
Показания отображаются на ЖКИ-экране. Для многотарифного режима:
- Нажмите кнопку «Ввод» — на экране появится значение Т1 (дневной тариф)
- Нажмите ещё раз — Т2 (ночной тариф)
- Ещё раз — Т3 (полупиковая зона, если настроена)
- Запишите показания до запятой по каждому тарифу
В автоматическом режиме показания по тарифам переключаются на экране каждые 10 секунд. Для передачи в управляющую компанию нужны только целые кВт·ч (цифры до запятой).
Автоматический сбор показаний
Вместо ручного снятия показаний подключите контроллер Универсальный считыватель — он автоматически считывает данные со счётчика и передаёт по Wi-Fi в Home Assistant, MQTT-брокер или управляющую компанию.
Подходящие контроллеры для МИРТЕК-1:
- УС-RS485 — для модификаций с интерфейсом RS-485. Протокол: Mirteck. Считывает тарифы, напряжение, ток, мощность
- УС-OptoPort — для модификаций с оптическим портом. Бесконтактное подключение через магнитную головку
- Ватериус — для модификаций с импульсным выходом. Считает импульсы, подходит также для счётчиков воды
Данные доступны в реальном времени через веб-интерфейс контроллера. Интеграция с Home Assistant и SprutHub — автоматическая. Также поддерживается: МИРТЕК-12-РУ.
Купить контроллер: УС-RS485 | УС-OptoPort
Интерфейс RS485
Корпус W1,W6,W6b,W8,W9
Выход 7 — A
Выход 8 — B

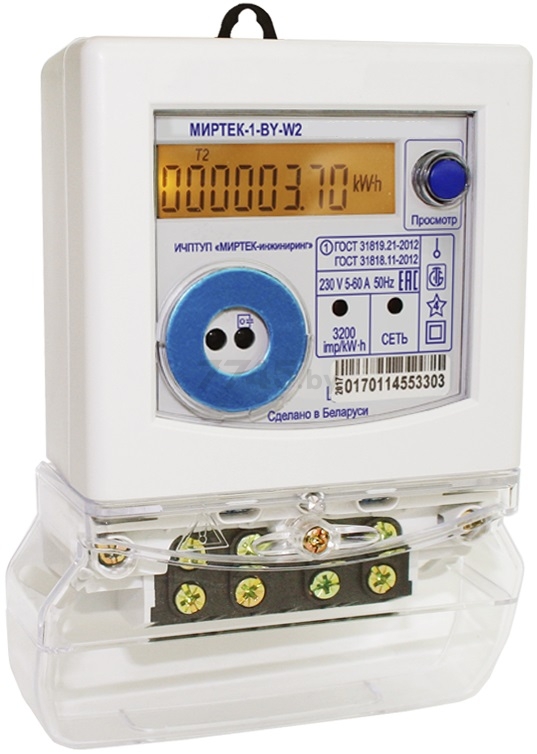

Корпус W2
Выход 20 — «A»
Выход 21 — «B»
Корпус W3
Выход 11 — «A»
Выход 12 — «B»

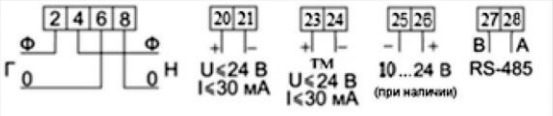

Корпус D1
Выход 28 — «A»
Выход 29 — «B»

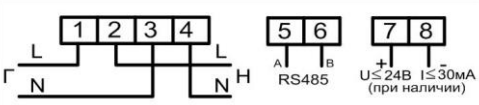

Корпус D5
Выход 5 — «A»
Выход 6 — «B»
Интерфейс ОптоПорт
Контроллер для передачи показаний: УС-OptoPort
Протокол: Mirteck — ❓ Не проверен
Скорость: по умолчанию 9600
Адрес: соответствует последним четырем цифрам заводского номера счетчика
Интерфейс Импульсный выход
Контроллер для передачи показаний: Ватериус
Корпус W1,W6,W6b,W8,W9
Выход 5 — «+»
Выход 6 — «-«
Корпус W2
Выход 23 — «+»
Выход 24 — «-«
Корпус W3
Выход 7 — «+»
Выход 8 — «-«
Корпус D1
Выход 20 — «+»
Выход 21 — «-«
Корпус D5
Выход 7 — «+»
Выход 8 — «-«
Частые вопросы
Какой контроллер нужен для МИРТЕК-1?
Зависит от модификации. Если есть RS-485 — подойдёт УС-RS485. Если только оптопорт — используйте УС-OptoPort. Для импульсного выхода — Ватериус.
Как узнать адрес счётчика для настройки УС?
Для протокола Mirteck адрес соответствует последним четырём цифрам заводского номера. Скорость по умолчанию: 9600.
Совместим ли МИРТЕК-1 с Home Assistant?
Да. Контроллер УС-RS485 (или УС-OptoPort) передаёт данные по Wi-Fi в MQTT. Home Assistant подхватывает показания автоматически через интеграцию.
