МИР С-07 — трёхфазный счётчик электроэнергии трансформаторного включения производства НПО МИР (Омск). Напряжение 3×57,7/100 или 3×230/400 В, ток 5(10) или 1(2) А, класс точности 0,2S/0,5, до 4 тарифов (12 сезонных зон). МПИ — 10 лет. Соответствует ПП РФ №890.
Контроль и передача показаний счётчиков в вашу управляющую компанию автоматически
Сайт: https://mir-omsk.ru/products/schetchik-elektroenergii-trekhfaznyy-mir-s-07-malogabaritnyy/
Модификации / Интерфейс:
| Модиф. | Описание | Контроллер |
|---|---|---|
| R, RR | RS485 | УС-RS485 |
| B | Bluetooth | — |
| * | Оптопорт | УС-OptoPort |
| * | Импульсный выход | Ватериус |
| Z | ZigBee 2.4 ГГц (АСКУЭ) | — |
| G | GSM | — |
| G2 | LTE | — |
| P, P2 | PLC | — |
Протокол обмена
| Модиф. | Протокол |
|---|---|
| D | СПОДЭС |
Параметры: Тарифы, Вольты, Токи, Мощности, Частота, CosF
Основные характеристики
| Тип | Трёхфазный, трансформаторного включения |
| Напряжение | 3×57,7/100 или 3×230/400 В |
| Ток | 5(10) А или 1(2) А |
| Класс точности | 0,2S/0,5 |
| Тарифы | до 4 тарифов, 12 сезонных зон |
| Интерфейсы | RS-485, оптопорт |
| Протоколы | СПОДЭС (D) |
| МПИ | 10 лет |
| Производитель | НПО МИР, Омск |
| Сертификация | 🇰🇿 ГСИ РК |
Подключение к сети
МИР С-07 — счётчик трансформаторного включения. Подключается через трансформаторы тока (ТТ) и, при необходимости, трансформаторы напряжения (ТН). Схема подключения приведена в руководстве по эксплуатации на сайте mir-omsk.ru.
Как снять показания
Показания отображаются на ЖК-дисплее. В многотарифном режиме нажимайте кнопку для переключения между тарифами T1–T4. Для передачи в управляющую компанию записывайте целые кВт·ч (до запятой) по каждому тарифу.
Автоматический сбор показаний
Для дистанционного сбора показаний МИР С-07 подключается к контроллеру УС-RS485 по интерфейсу RS-485 или к УС-OptoPort через оптический порт. Контроллер передаёт данные по Wi-Fi в Home Assistant, MQTT или управляющую компанию.
Подходящие контроллеры:
- УС-RS485 — для модификаций с RS-485 (Д или М). Подключение по клеммам A и B
- УС-OptoPort — для модификации D (СПОДЭС). Бесконтактное подключение через магнитную головку
Купить: УС-RS485 | УС-OptoPort
Также выпускаются однофазный МИР С-05 и трёхфазный прямого включения МИР С-04.

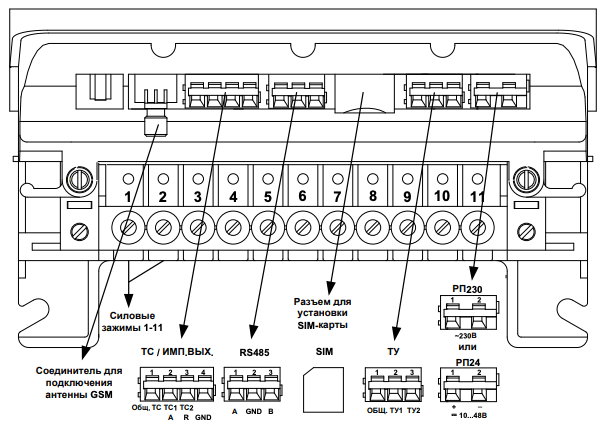

Интерфейс RS-485
Интерфейс ОптоПорт
Контроллер для передачи показаний: УС-OptoPort
Протокол: ❓ СПОДЭС — Не проверен
Скорость: 9600
Частые вопросы
Какой контроллер нужен для МИР С-07?
Зависит от модификации: для С-07Д (СПОДЭС) подойдёт УС-RS485 или УС-OptoPort, для С-07М (ModBus) — только УС-RS485.
Совместим ли МИР С-07 с Home Assistant?
Да. Контроллер УС-RS485 или УС-OptoPort передаёт данные по Wi-Fi в MQTT. Home Assistant подхватывает показания автоматически.
Чем отличаются модификации Д, М, П, И?
Буква обозначает протокол обмена: Д — СПОДЭС (DLMS/COSEM), М — ModBus RTU, П — протокол НПО МИР, И — МЭК. Контроллер УС поддерживает модификации Д и М.
Можно ли подключить МИР С-07 по ZigBee к Home Assistant?
Нет. Счётчики МИР используют стандартный ZigBee 2.4 ГГц (ZigBee PRO v3.0), но прикладной протокол — СПОДЭС (DLMS/COSEM), а не ZigBee Smart Energy. ZigBee-канал работает только с фирменными УСПД и модемами МИР МК в составе АСКУЭ. Подключить к zigbee2mqtt или ZHA невозможно. Для автоматического сбора показаний используйте УС-RS485 или УС-OptoPort по проводному интерфейсу.
