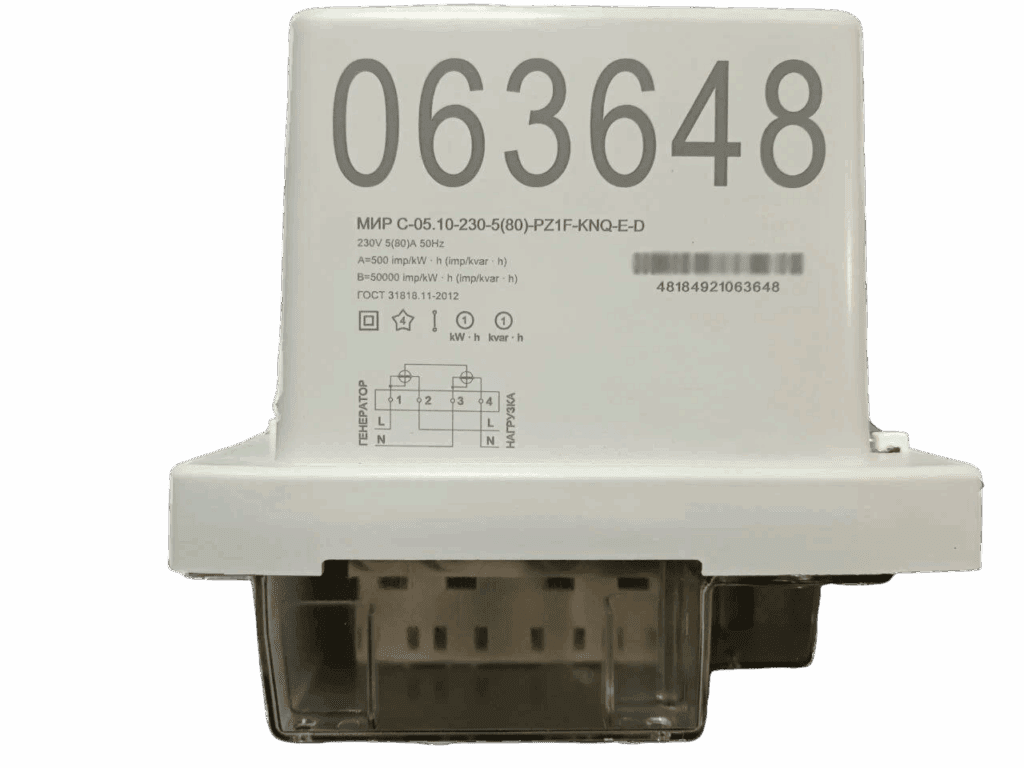

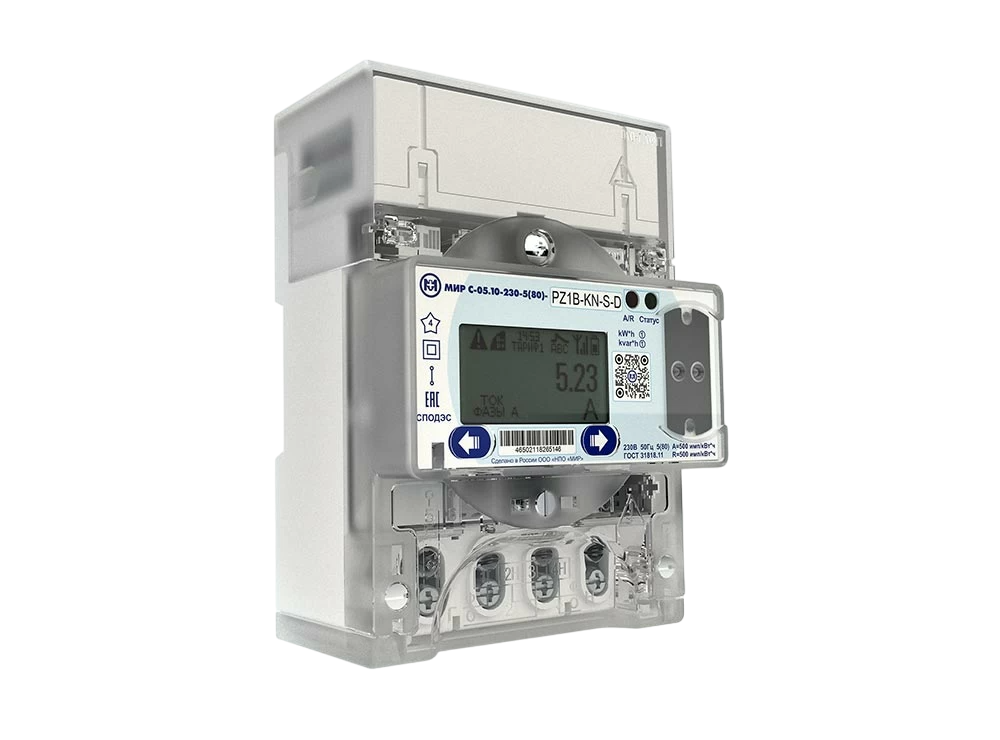

МИР С-05 — однофазный многотарифный счётчик электроэнергии производства НПО МИР (Омск). Напряжение 230 В, ток 5(80) или 5(100) А, класс точности 1,0, до 4 тарифов (12 сезонных зон). МПИ — 16 лет. Выпускается в трёх исполнениях: Б1, Б2, Б4. Соответствует ПП РФ №890.
Контроль и передача показаний счётчиков в вашу управляющую компанию автоматически
Сайт: https://mir-omsk.ru/products/schetchik-elektroenergii-odnofaznyy-malogabaritnyy-mir-s-05/
Модификации / Интерфейс:
| Модиф. | Описание | Контроллер |
|---|---|---|
| R, RR | RS485 | УС-RS485 |
| B | Bluetooth | — |
| * | Оптопорт | УС-OptoPort |
| * | Импульсный выход | Ватериус |
| Z | ZigBee 2.4 ГГц (АСКУЭ) | — |
| G2 | LTE | — |
| G5 | NB-Iot | — |
| P, P2 | PLC | — |
Протокол обмена
| Модиф. | Протокол |
|---|---|
| D | СПОДЭС |
Параметры: Тарифы, Вольты, Токи, Мощности, Частота, CosF
Основные характеристики
| Тип | Однофазный многотарифный |
| Напряжение | 230 В, 50 Гц |
| Ток | 5(80) А или 5(100) А |
| Класс точности | 1,0 |
| Тарифы | до 4 тарифов, 12 сезонных зон |
| Интерфейсы | RS-485, оптопорт, GSM, PLC, ZigBee, Bluetooth |
| Протоколы | СПОДЭС (Д), ModBus (М), МЭК (И) |
| МПИ | 16 лет |
| Исполнения | Б1, Б2, Б4 |
| Производитель | НПО МИР, Омск |
| Сертификация | 🇰🇿 ГСИ РК |
Подключение к сети
Счётчик подключается по стандартной однофазной схеме (4 клеммы):
- Клемма 1 — фаза (вход)
- Клемма 2 — фаза (выход на нагрузку)
- Клемма 3 — ноль (вход)
- Клемма 4 — ноль (выход)
Как снять показания
Показания отображаются на ЖК-дисплее. В многотарифном режиме нажимайте кнопку для переключения между тарифами T1–T4. Для передачи в управляющую компанию записывайте целые кВт·ч (до запятой) по каждому тарифу.
Автоматический сбор показаний
Для дистанционного сбора показаний МИР С-05 подключается к контроллеру УС-RS485 по интерфейсу RS-485 или к УС-OptoPort через оптический порт. Контроллер передаёт данные по Wi-Fi в Home Assistant, MQTT или управляющую компанию.
Подходящие контроллеры:
- УС-RS485 — для модификаций с RS-485 (Д или М)
- УС-OptoPort — для модификации Д (СПОДЭС). Бесконтактное подключение
Купить: УС-RS485 | УС-OptoPort
Также выпускаются трёхфазный МИР С-04 и трёхфазный трансформаторного включения МИР С-07.
Интерфейс RS-485

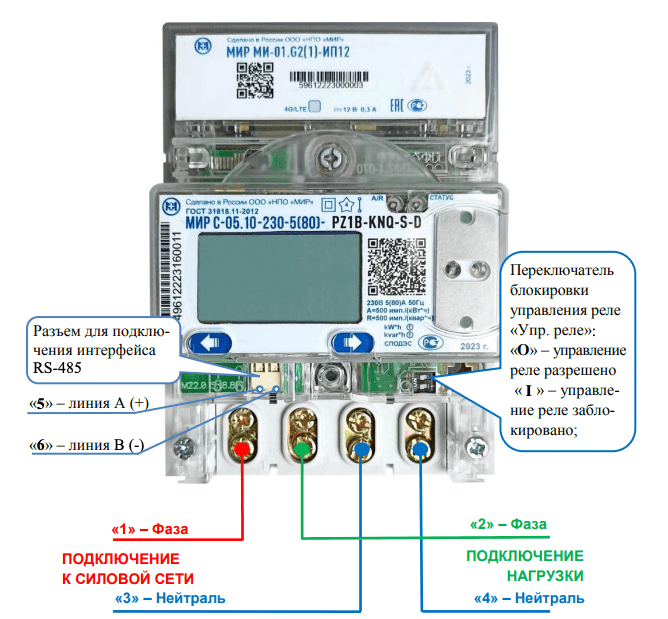

Исполнение Б2: клемма 5 — A, клемма 6 — B

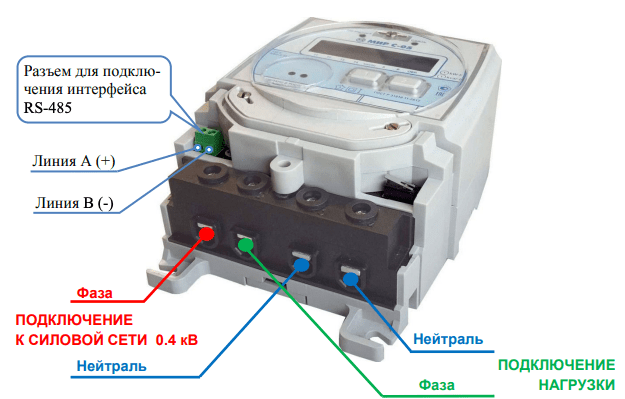

Исполнение Б1: клемма A — A, клемма B — B
Интерфейс ОптоПорт
Контроллер для передачи показаний: УС-OptoPort
Протокол: ❓ СПОДЭС — Не проверен
Скорость: 9600
Частые вопросы
Какой контроллер нужен для МИР С-05?
Для модификации Д (СПОДЭС) подойдёт УС-RS485 или УС-OptoPort, для М (ModBus) — только УС-RS485.
Совместим ли МИР С-05 с Home Assistant?
Да. Контроллер УС-RS485 или УС-OptoPort передаёт данные по Wi-Fi в MQTT. Home Assistant подхватывает показания автоматически.
Чем отличаются исполнения Б1, Б2 и Б4?
Различаются корпусом и расположением клемм RS-485. У Б2 — клеммы 5-A, 6-B, у Б1 — клеммы A-A, B-B.
Можно ли подключить МИР С-05 по ZigBee к Home Assistant?
Нет. Счётчики МИР используют стандартный ZigBee 2.4 ГГц (ZigBee PRO v3.0), но прикладной протокол — СПОДЭС (DLMS/COSEM), а не ZigBee Smart Energy. ZigBee-канал работает только с фирменными УСПД и модемами МИР МК в составе АСКУЭ. Подключить к zigbee2mqtt или ZHA невозможно. Для автоматического сбора показаний используйте УС-RS485 или УС-OptoPort по проводному интерфейсу.
