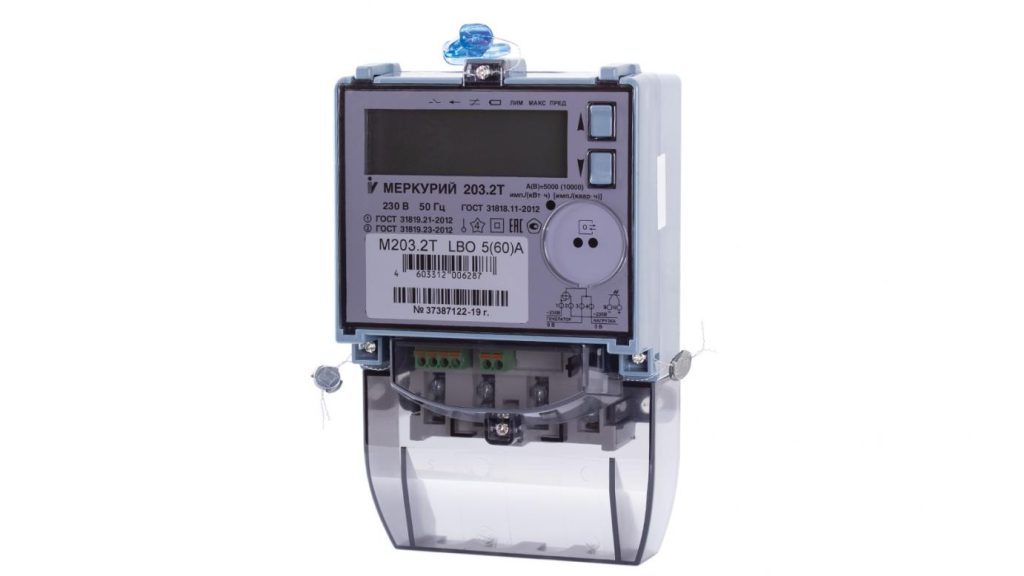

Меркурий 203 — однофазный многотарифный счётчик электроэнергии производства АО «Инкотекс» (Москва). Предназначен для учёта активной и реактивной энергии в сетях 230 В. До 4 тарифов, класс точности 1.0 (активная) / 2.0 (реактивная), номинальный ток 5(60) А, межповерочный интервал 16 лет.
Сайт: incotexcom.ru
Модификации / Контроллер:
| Модиф. | Описание | Контроллер |
|---|---|---|
| Все | Оптопорт | УС-OptoPort |
| Все | Импульсный выход | Ватериус |
| LBO | PLC-II | — |
Сменные модули (опциональные):
Параметры: Тарифы, Вольт, Ток, Мощность
Основные характеристики
| Тип | Однофазный многотарифный |
| Напряжение | 230 В, 50 Гц |
| Ток | 5(60) А |
| Класс точности | 1.0 (активная), 2.0 (реактивная) |
| Тарифы | до 4 тарифов |
| Интерфейсы | оптопорт, импульсный выход, PLC-II, сменные модули (GSM, NB-IoT, RF, Wi-Fi, LoRaWAN) |
| Межповерочный интервал | 16 лет |
| Наработка на отказ | не менее 220 000 ч |
| Производитель | АО «Инкотекс», Москва |

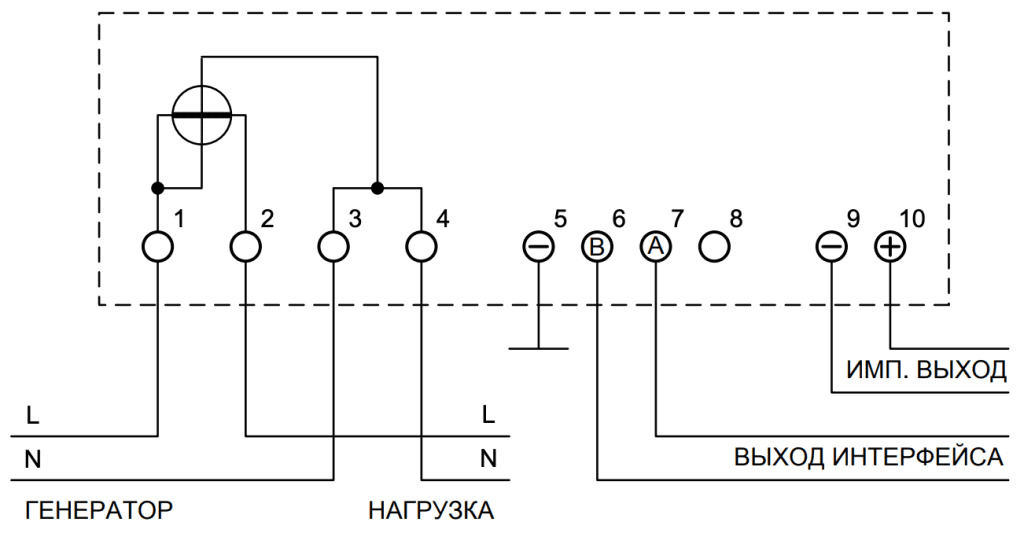

Подключение к сети
Счётчик подключается по стандартной однофазной схеме (4 клеммы):
- Клемма 1 — фаза (вход от автомата)
- Клемма 2 — фаза (выход на нагрузку)
- Клемма 3 — ноль (вход)
- Клемма 4 — ноль (выход на нагрузку)
Схема подключения нанесена на внутреннюю сторону клеммной крышки. В модификации LBO между клеммами 1 и 2 включено встроенное реле управления нагрузкой.
Как снять показания
Показания отображаются на ЖКИ-экране. Для многотарифного режима:
- Коротко нажмите кнопку — на экране появится значение Т1 (первый тариф)
- Нажмите ещё раз — Т2 (второй тариф)
- Ещё раз — Т3, Т4 (если настроены)
- Запишите показания до запятой по каждому тарифу
В автоматическом режиме показания по тарифам переключаются на экране каждые 10 секунд. Для передачи в управляющую компанию нужны только целые кВт·ч (цифры до запятой).
Автоматический сбор показаний
Вместо ручного снятия показаний подключите контроллер Универсальный считыватель — он автоматически считывает данные со счётчика и передаёт по Wi-Fi в Home Assistant, MQTT-брокер или управляющую компанию.
Подходящие контроллеры для Меркурий 203:
- УС-OptoPort — для всех модификаций через оптический порт на лицевой панели. Бесконтактное подключение через магнитную головку. Считывает тарифы, напряжение, ток, мощность
- Ватериус — для подключения через импульсный выход (телеметрический выход счётчика)
- УС-Lora — для счётчиков с установленным сменным модулем LoRaWAN
Данные доступны в реальном времени через веб-интерфейс контроллера. Интеграция с Home Assistant и SprutHub — автоматическая. Также поддерживаются: Меркурий 200, Меркурий 206, Меркурий 208 ART.
Купить контроллер: УС-OptoPort
Интерфейс ОптоПорт
Контроллер для передачи показаний: УС-OptoPort
Протокол: MercuryV0 — ⏳ Не проверен
Скорость: 9600
Адрес: серийный номер (без -год)
Расположение: на лицевой панели
Интерфейс Импульсный выход
Контроллер для передачи показаний: Ватериус
Подключение: телеметрический (импульсный) выход счётчика
Интерфейс PLC
В модификации 203.2Т LBO установлен встроенный PLC-II модем — передача данных по силовой линии 230 В для систем АИИС КУЭ. Контроллера УС для считывания через PLC-канал не существует.
Частые вопросы
Какой контроллер нужен для Меркурий 203?
Оптимальный вариант — УС-OptoPort: подключение к оптическому порту на лицевой панели через магнитную головку, без вскрытия пломб. Альтернативно — Ватериус через импульсный (телеметрический) выход счётчика. Интерфейса RS-485 у Меркурий 203 нет.
Как узнать адрес счётчика Меркурий 203?
В качестве сетевого адреса для протокола MercuryV0 используется серийный номер счётчика (без указания года выпуска). Серийный номер указан на корпусе и в паспорте прибора.
Совместим ли Меркурий 203 с Home Assistant?
Да. Контроллер УС-OptoPort передаёт данные по Wi-Fi в MQTT. Home Assistant подхватывает показания автоматически через интеграцию.
