Меркурий 201

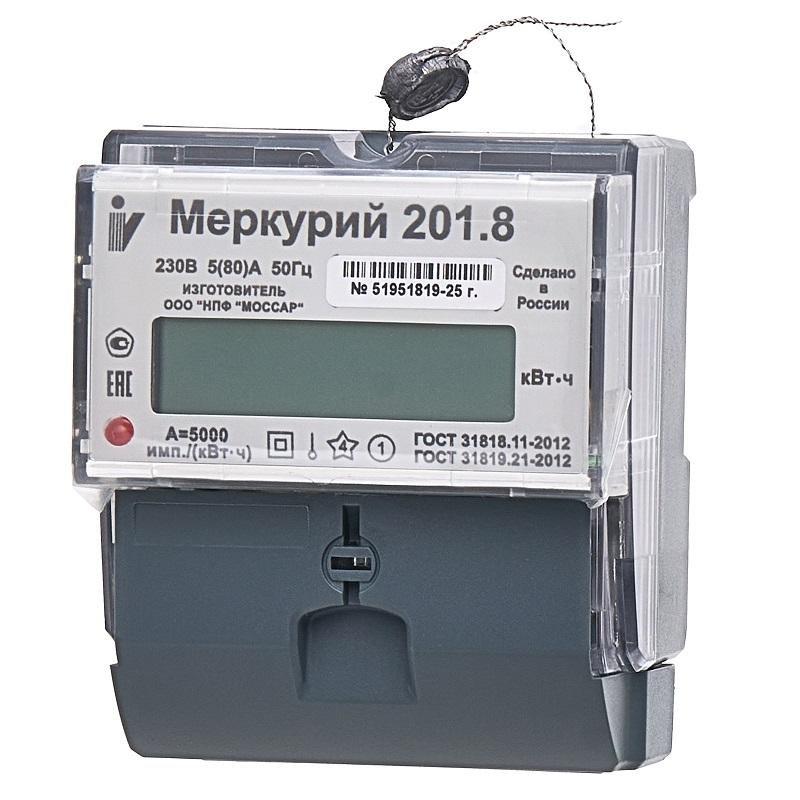

Меркурий 201 — однофазный однотарифный счётчик активной электроэнергии ООО «Инкотекс-СК» (Москва), изготовитель — ООО «НПФ «Моссар» (г. Маркс). Предназначен для учёта в двухпроводных сетях 230 В. Класс точности 1, токи 5(60), 10(80) или 5(80) А в зависимости от модификации, межповерочный интервал 16 лет. Самое свежее исполнение — Меркурий 201.8 на DIN-рейку с ЖКИ и током 5(80) А.

Основные характеристики

Тип	Однофазный однотарифный
Напряжение	230 В, 50 Гц
Ток	5(60) А — 201.1, 201.2, 201.22, 201.5, 201.7; 10(80) А — 201.3, 201.4, 201.42, 201.6, 201.9; 5(80) А — 201.8, 201.82
Класс точности	1 или 2 (по исполнению)
Тарифы	1
Индикатор	ЖКИ — 201.2, 201.22, 201.4, 201.42, 201.8, 201.82; электромеханический барабан — 201.1, 201.3, 201.5, 201.6, 201.7, 201.9
Интерфейсы	импульсный выход (201.1 – 201.6), PLC (201.22, 201.42, 201.82)
Монтаж	DIN-рейка (201.8)
Габариты (В×Д×Ш)	105×105×64 мм (201.1 – 201.6), 91×77×66 мм (201.7 – 201.9)
Масса	не более 0,34 кг
Степень защиты	IP51
Рабочая температура	−40…+55 °C (201.1 – 201.6), −45…+70 °C (201.7 – 201.9)
Межповерочный интервал	16 лет (в Беларуси и Казахстане — 8 лет)
Гарантия	36 месяцев
Производитель	ООО «Инкотекс-СК», Москва (изготовитель ООО «НПФ «Моссар», г. Маркс)
Сертификация	🇧🇾 ГРСИ РБ (серт. 16354), 🇰🇿 ГСИ РК (серт. KZ.02.03.00908-2023/24411-18)

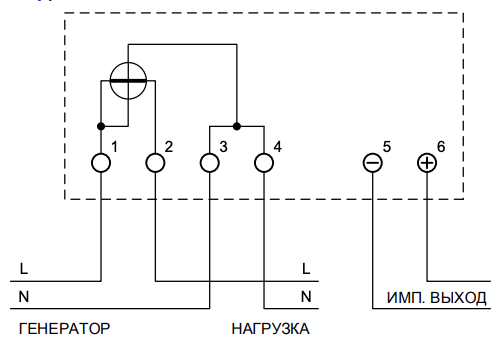

Подключение к сети

Счётчик подключается к однофазной сети 230 В. Схема одинакова для всех модификаций:

• Клемма 1 — фаза (вход от сети)
• Клемма 2 — фаза (выход на нагрузку)
• Клемма 3 — ноль (вход от сети)
• Клемма 4 — ноль (выход на нагрузку)

Схема подключения нанесена на внутреннюю сторону клеммной крышки.

Как снять показания

Меркурий 201 однотарифный: на индикаторе отображается одно число — активная энергия в кВт·ч, накопленная с момента ввода счётчика в эксплуатацию. Разбивки по тарифам нет, переключать ничего не нужно. Порядок чтения зависит от типа индикатора (по паспорту счётчика):

1. ЖКИ (201.2, 201.22, 201.4, 201.42, 201.8, 201.82) — восемь разрядов: первые шесть — целые кВт·ч, два после запятой — десятые и сотые доли.
2. Барабан (201.1, 201.3, 201.5, 201.6, 201.7, 201.9) — шесть барабанов: первые пять — целые кВт·ч, шестой — десятые доли.
3. Передавайте в энергосбыт или управляющую компанию только целые кВт·ч — цифры до запятой (до последнего барабана).

Интерфейс Импульсный выход

Частые вопросы

Какой контроллер нужен для Меркурий 201?

Цифрового интерфейса (RS-485, CAN, оптопорта) у Меркурий 201 нет. Для модификаций 201.1 – 201.6, включая 201.22 и 201.42, подходит Ватериус: он подключается к импульсному выходу на клеммах 6(+) и 5(−) и считает потреблённую энергию по импульсам.

Можно ли автоматически снимать показания с Меркурий 201.8?

Нет. У 201.8, как и у 201.7 и 201.9, клемм 5 и 6 нет — есть только оптический (светодиодный) испытательный выход для поверки. Модификация 201.82 оснащена модемом PLC, который работает с концентратором энергосбыта, а не с контроллерами УС. Для автоматизации выбирайте счётчик с RS-485, например Меркурий 200 или Меркурий 206, — их опрашивает УС-RSCAN.

Чем отличаются модификации Меркурий 201?

Током (5(60), 10(80) или 5(80) А), типом индикатора (ЖКИ или барабан), постоянной (6400, 5000 или 3200 имп/кВт·ч), корпусом и наличием модема PLC. Вторая цифра «2» в обозначении (201.22, 201.42, 201.82) означает модем PLC. Модификации 201.1 – 201.6 выпускаются в корпусе 105×105 мм с электрическим импульсным выходом, 201.7 – 201.9 — в компактном корпусе на DIN-рейку без него.

Совместим ли Меркурий 201 с Home Assistant?

Да, для модификаций с импульсным выходом (201.1 – 201.6). Ватериус передаёт показания по Wi-Fi, а Home Assistant подхватывает их через интеграцию. Передаётся только суммарная энергия: тарифов, напряжения и мощности импульсный выход не даёт.
