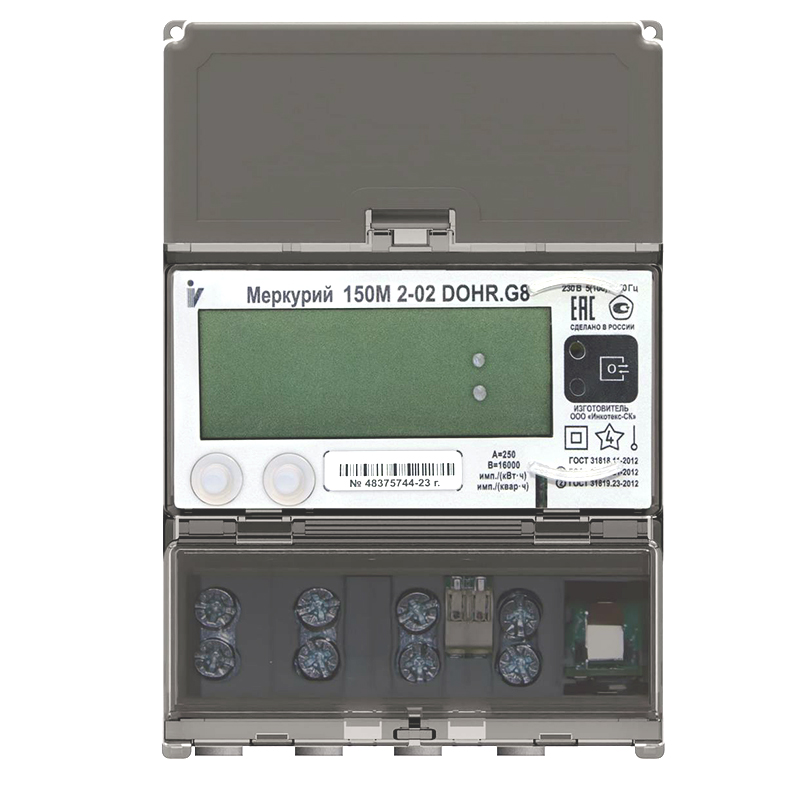

Меркурий 150 — однофазный многотарифный счётчик электроэнергии производства ООО «Инкотекс» (Москва). Предназначен для учёта активной и реактивной энергии в сетях 230 В. До 4 тарифов, класс точности 1.0, номинальный ток 5(60) А. Выпускается в модификациях для внутренней (150, 150М) и наружной (150U) установки.
Сайт: incotexcom.ru
Модификации / Контроллер:
| Модиф. | Описание | Контроллер |
|---|---|---|
| R | RS-485 | УС-RS485 |
| G7 | NB-IoT | — |
| * | Оптопорт | УС-OptoPort |
Модемы (опциональные):
Протокол:
| Модиф. | Протокол |
|---|---|
| D | СПОДЭС |
| Без D | #MercuryV1 |
Параметры: Тарифы, Вольты, Токи, Мощности, Частота, CosF
Счётчик Меркурий 150 сертифицирован и используется в 🇧🇾 Беларуси (ГРСИ РБ, серт. 17546) и 🇰🇿 Казахстане (ГСИ РК, серт. 02097). Доставка контроллеров УС — СДЭК.
Основные характеристики
| Тип | Однофазный многотарифный |
| Напряжение | 230 В, 50 Гц |
| Ток | 5(60) А, 5(80) А, 5(100) А, 10(100) А |
| Класс точности | 1.0 (активная) / 2.0 (реактивная) |
| Тарифы | до 4 тарифов |
| Интерфейсы | RS-485, оптопорт, NB-IoT, LoRaWAN |
| Межповерочный интервал | 16 лет |
| Производитель | ООО «Инкотекс», Москва |
| Сертификация | 🇧🇾 ГРСИ РБ (серт. 17546), 🇰🇿 ГСИ РК (серт. 02097) |
Подключение к сети
Счётчик подключается по стандартной однофазной схеме (4 клеммы):
- Клемма 1 — фаза (вход от автомата)
- Клемма 2 — фаза (выход на нагрузку)
- Клемма 3 — ноль (вход)
- Клемма 4 — ноль (выход на нагрузку)
Схема подключения нанесена на внутреннюю сторону клеммной крышки.
Как снять показания
Показания отображаются на ЖКИ-экране. Для многотарифного режима:
- Нажмите кнопку «Ввод» — на экране появится значение Т1 (дневной тариф)
- Нажмите ещё раз — Т2 (ночной тариф)
- Ещё раз — Т3 (полупиковая зона, если настроена)
- Запишите показания до запятой по каждому тарифу
В автоматическом режиме показания по тарифам переключаются на экране каждые 10 секунд. Для передачи в управляющую компанию нужны только целые кВт·ч (цифры до запятой).
Автоматический сбор показаний
Вместо ручного снятия показаний подключите контроллер Универсальный считыватель — он автоматически считывает данные со счётчика и передаёт по Wi-Fi в Home Assistant, MQTT-брокер или управляющую компанию.
Подходящие контроллеры для Меркурий 150:
- УС-RS485 — для модификаций с интерфейсом RS-485 (код R). Подключение по клеммам A, B. Считывает тарифы, напряжение, ток, мощность
- УС-OptoPort — для всех модификаций через оптический порт. Бесконтактное подключение через магнитную головку
- УС-Lora — для модификаций с модулем LoRaWAN (F04, F07)
Данные доступны в реальном времени через веб-интерфейс контроллера. Интеграция с Home Assistant и SprutHub — автоматическая. Не нужно подходить к счётчику и записывать цифры вручную.
Купить контроллер: УС-RS485 | УС-OptoPort
Интерфейс RS-485
Контроллер для передачи показаний: УС-RS485
Протокол:
- #MercuryV1 — ⏳ Не проверен
- СПОДЭС — ⏳ Не проверен
Скорость: 9600
Адрес: три последние цифры заводского номера (или две последние, если три последние > 240; если нули — адрес «1»)
Пароль: 010101010101

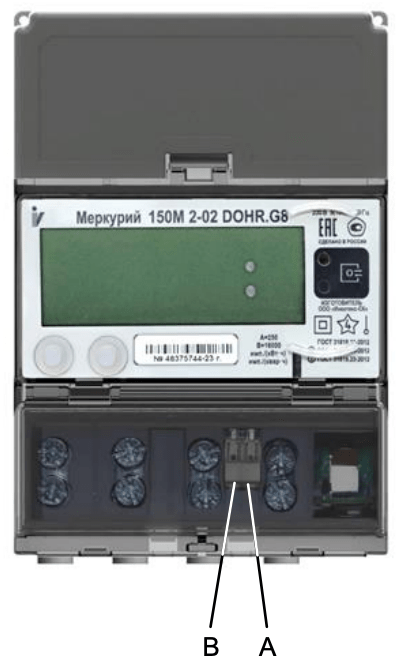

Клеммы: A — A, B — B
Выход A — A
Выход B — B
Интерфейс ОптоПорт
Контроллер для передачи показаний: УС-OptoPort
Протокол:
- #MercuryV1 — ⏳ Не проверен
- СПОДЭС — ⏳ Не проверен
Скорость: 9600
Адрес: три последние цифры заводского номера (или две последние, если три последние > 240; если нули — адрес «1»)
Пароль: 010101010101

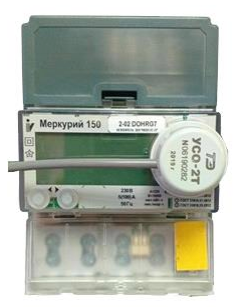

Угол установки головки: Повернута на 90°
Расположение оптической головки — повернута на 90°
Частые вопросы
Какой контроллер нужен для Меркурий 150?
Зависит от модификации. Если в обозначении есть буква R — подойдёт УС-RS485 (подключение по клеммам A и B). Все модификации оснащены оптопортом — для них подойдёт УС-OptoPort (бесконтактное считывание через магнитную головку). Для модификаций с модулем LoRaWAN (F04 или F07) — УС-Lora.
Как узнать адрес Меркурий 150 для настройки УС?
Сетевой адрес по умолчанию — три последние цифры заводского номера. Если они образуют число больше 240 — берутся две последние цифры. Если три последние цифры — нули, адрес «1». Универсальный адрес «0» (пустое поле в настройках УС) работает при подключении одного счётчика.
Совместим ли Меркурий 150 с Home Assistant?
Да. Контроллер УС-RS485 или УС-OptoPort передаёт данные по Wi-Fi в MQTT. Home Assistant подхватывает показания автоматически через интеграцию.
