КВАНТ ST 1000-9 — однофазный многотарифный счётчик электроэнергии производства завода «Промприбор» (ГК СИКОН), Владимир. Напряжение 230 В, ток 5(80) А, класс точности 1,0/2,0, до 4 тарифов. МПИ — 16 лет. Протокол СПОДЭС. Выпускается в трёх исполнениях: C (на опору), W (в щиток), W2 (малогабаритный). Соответствует ПП РФ №890.
Контроль и передача показаний счётчиков в вашу управляющую компанию автоматически
Сайт: https://propribory.ru/product/110619?ysclid=mlqnere0f2912111974
Модификации / Интерфейс:
Протокол обмена
| Модиф. | Протокол |
|---|---|
| D | СПОДЭС |
Параметры: Тарифы, Вольты, Токи, Мощности, Частота, CosF
Исполнения корпуса

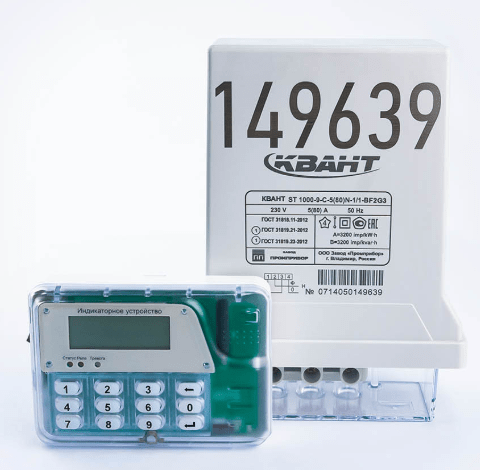

Исполнение C — сплит-система с вынесенным ЖКИ. Проверьте наличие RS-485 в конкретной модификации
Основные характеристики
| Тип | Однофазный многотарифный |
| Напряжение | 230 В, 50 Гц |
| Ток | 5(80) А |
| Класс точности | 1,0/2,0 |
| Тарифы | до 4 тарифов |
| Интерфейсы | RS-485, оптопорт, ZigBee, LoRaWAN, радио 433/868 МГц, GSM |
| Протокол | СПОДЭС (DLMS/COSEM) |
| МПИ | 16 лет |

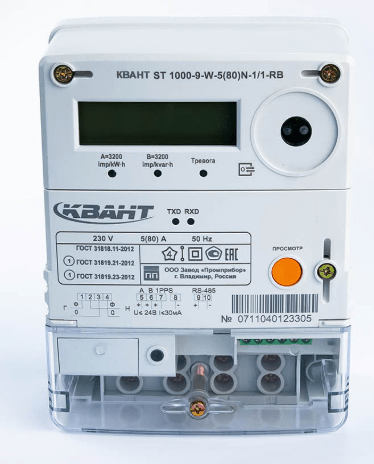

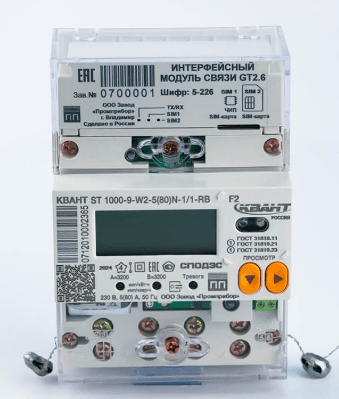

| Исполнения | C (на опору), W (в щиток), W2 (малогабаритный) |
| Производитель | Завод «Промприбор» (ГК СИКОН), Владимир |
Подключение к сети
Счётчик подключается по стандартной однофазной схеме (4 клеммы):
- Клемма 1 — фаза (вход)
- Клемма 2 — фаза (выход на нагрузку)
- Клемма 3 — ноль (вход)
- Клемма 4 — ноль (выход)
Как снять показания
Показания отображаются на ЖК-дисплее. Нажимайте кнопку для переключения между тарифами T1–T4. Для передачи в управляющую компанию записывайте целые кВт·ч (до запятой) по каждому тарифу.
Автоматический сбор показаний
Для дистанционного сбора показаний КВАНТ ST 1000-9 подключается к контроллеру УС-RS485 по интерфейсу RS-485 или к УС-OptoPort через оптический порт. Контроллер передаёт данные по Wi-Fi в Home Assistant, MQTT или управляющую компанию.
Подходящие контроллеры:
- УС-RS485 — для исполнений W и W2 с модификацией R. Клеммы 9-A, 10-B
- УС-OptoPort — для всех исполнений. Бесконтактное подключение
- УС-Lora — для модификации L2 (LoRaWAN)
Купить: УС-RS485 | УС-OptoPort
Интерфейс RS-485
Интерфейс ОптоПорт
Контроллер для передачи показаний: УС-OptoPort
Протокол: ❓ СПОДЭС — Не проверен
Скорость: 9600
Частые вопросы
Какой контроллер нужен для КВАНТ ST 1000-9?
Для модификации R — УС-RS485 по RS-485. Для всех исполнений — УС-OptoPort через оптический порт. Для модификации L2 — УС-Lora.
У какого исполнения нет RS-485?
Исполнение C (на опору) не имеет интерфейса RS-485. Для автосбора используйте УС-OptoPort через оптический порт.
Совместим ли КВАНТ ST 1000-9 с Home Assistant?
Да. Контроллер УС-RS485 или УС-OptoPort передаёт данные по Wi-Fi в MQTT. Home Assistant подхватывает показания автоматически.
