Энергомера CE308 — трёхфазный многофункциональный счётчик электроэнергии производства АО «Концерн Энергомера» (г. Ставрополь). Предназначен для учёта активной и реактивной энергии в сетях 3×230/400 В. Класс точности от 0,5S, до 8 тарифов, МПИ 16 лет. Выпускается в исполнениях R32, R33, S31, S34, S35.
Сайт: energomera.ru
Модификации / Контроллер:
| Модиф. | Описание | Контроллер |
|---|---|---|
| A | RS-485 | УС-RS485 |
| O | Оптопорт | УС-OptoPort |
| I | IrDA | УС-IrDA |
| M | M-Bus | УС-MBus |
| P | PLC | — |
| R1 | Радио (встроенная антенна, собств. протокол) | — |
| R2 | Радио (внешняя антенна, собств. протокол) | — |
| G | GSM | — |
| N | Ethernet | — |
R1/R2 — собственный радиоинтерфейс Энергомеры (не LoRaWAN). Для LoRaWAN нужен отдельный модуль LR0X.
Модемы (опциональные):
| Модуль | Описание | Контроллер |
|---|---|---|
| LR0X | LoRaWAN | УС-Lora |
| NB02 | NB-IoT + GSM 2G | — |
| PL03 | PLC OFDM G3 | — |
| GS01 | GSM 2G | — |
| RP04 | Радиомодем Энергомера (собств. протокол) | — |
Пример маркировки: CE308 S31.745 OAQSLR LR01 — O оптопорт + A RS-485; функции Q реле нагрузки, S снятие профиля нагрузки, L подсветка индикатора, R датчик магнитного поля; модуль LR01 — LoRaWAN.
Параметры: Тарифы, Вольты, Токи, Мощности, Частота, CosF
Основные характеристики
| Тип | Трёхфазный многофункциональный |
| Напряжение | 3×230/400 В, 50 Гц |
| Ток | 5(10)–10(100) А (зависит от исполнения) |
| Класс точности | 0,5S / 1,0 |
| Тарифы | до 8 тарифов |
| Интерфейсы | RS-485, оптопорт, IrDA, M-Bus, PLC, GSM, Ethernet, радио, LoRaWAN |
| Межповерочный интервал | 16 лет |
| Срок службы | 30 лет |
| Температура | −40…+70 °C |
| Исполнения | R32, R33, S31, S34, S35 |
| Производитель | АО «Концерн Энергомера», г. Ставрополь |
Подключение к сети
Счётчик подключается по стандартной трёхфазной схеме прямого включения (8 основных клемм). Расположение клемм различается в зависимости от исполнения (R32, R33, S31, S34, S35). Схема подключения нанесена на внутреннюю сторону клеммной крышки.
Как снять показания
Показания отображаются на ЖКИ-экране. Для многотарифного режима:
- Нажмите кнопку «ВВОД» — на экране появится значение Т1
- Нажмите ещё раз — Т2, Т3 и т.д.
- Запишите показания до запятой по каждому тарифу
Для передачи в управляющую компанию нужны только целые кВт·ч (цифры до запятой).
Автоматический сбор показаний
Вместо ручного снятия показаний подключите контроллер Универсальный считыватель — он автоматически считывает данные со счётчика и передаёт по Wi-Fi в Home Assistant, MQTT-брокер или управляющую компанию.
Подходящие контроллеры для Энергомера CE308:
- УС-RS485 — для модификаций с RS-485 (буква A)
- УС-OptoPort — для модификаций с оптопортом (буква O)
- УС-MBus — для модификаций с M-Bus (буква M)
- УС-Lora — для модификаций с модулем LR0X (LoRaWAN)
Данные доступны в реальном времени. Интеграция с Home Assistant и SprutHub — автоматическая.
Купить контроллер: УС-RS485 | УС-OptoPort
Интерфейс RS-485
Контроллер для передачи показаний: УС-RS485
Протокол:
- МЭК 61107-2011 — ⏳ Не проверен
- DLMS/COSEM — ⏳ Не проверен
Скорость: 9600

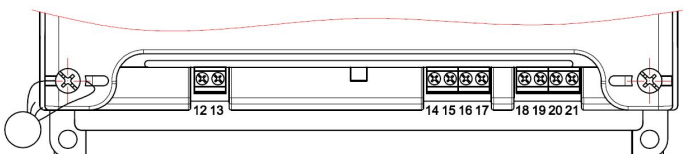

Исполнение R32
Выход 18 — A
Выход 19 — B
Вход 21 — «+»
Вход 20 — «−»
Питание: 9–24 В

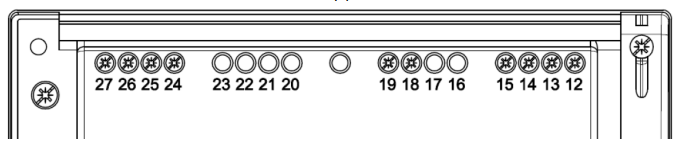

Исполнение R33
Выход 12 — A
Выход 13 — B
Вход 14 — «+»
Вход 15 — «−»
Питание: 9–24 В

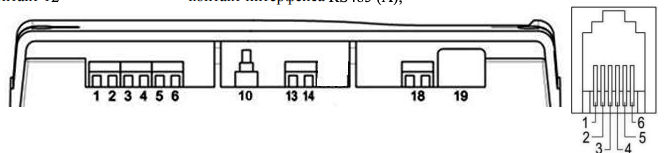

Исполнение S31, S34
Выход 4 — A
Выход 3 — B

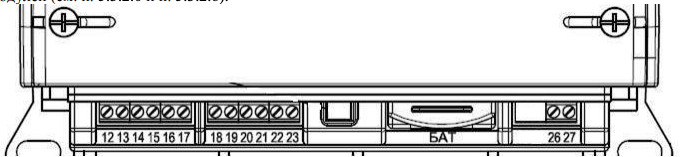

Исполнение S35
Выход 19 — A
Выход 23 — B
Интерфейс ОптоПорт
Контроллер для передачи показаний: УС-OptoPort
Протокол:
- МЭК 61107-2011 — ❗ Не реализован
- DLMS/COSEM — ❗ Не реализован
Скорость: 9600
Стандарт: IEC 62056-21 (ГОСТ Р МЭК 61107-2001)
Интерфейс M-Bus
Частые вопросы
Какой контроллер нужен для Энергомера CE308?
Зависит от модификации: RS-485 (A) — УС-RS485, оптопорт (O) — УС-OptoPort, M-Bus (M) — УС-MBus. Для модуля LR0X (LoRaWAN) — УС-Lora.
Что означает R1/R2 в маркировке CE308?
R1 — собственный радиоинтерфейс Энергомеры со встроенной антенной. R2 — то же с внешней антенной. Это не LoRaWAN и не совместимо с УС-Lora — для LoRaWAN нужен отдельный съёмный модуль LR0X (например, LR01) в конце маркировки.
Как узнать адрес счётчика для настройки УС?
Сетевой адрес CE308 — последние цифры серийного номера. Скорость: 9600 бод.
Совместим ли Энергомера CE308 с Home Assistant?
Да. Контроллер УС-RS485 (или УС-OptoPort) передаёт данные по Wi-Fi в MQTT. Home Assistant подхватывает показания автоматически через интеграцию.
