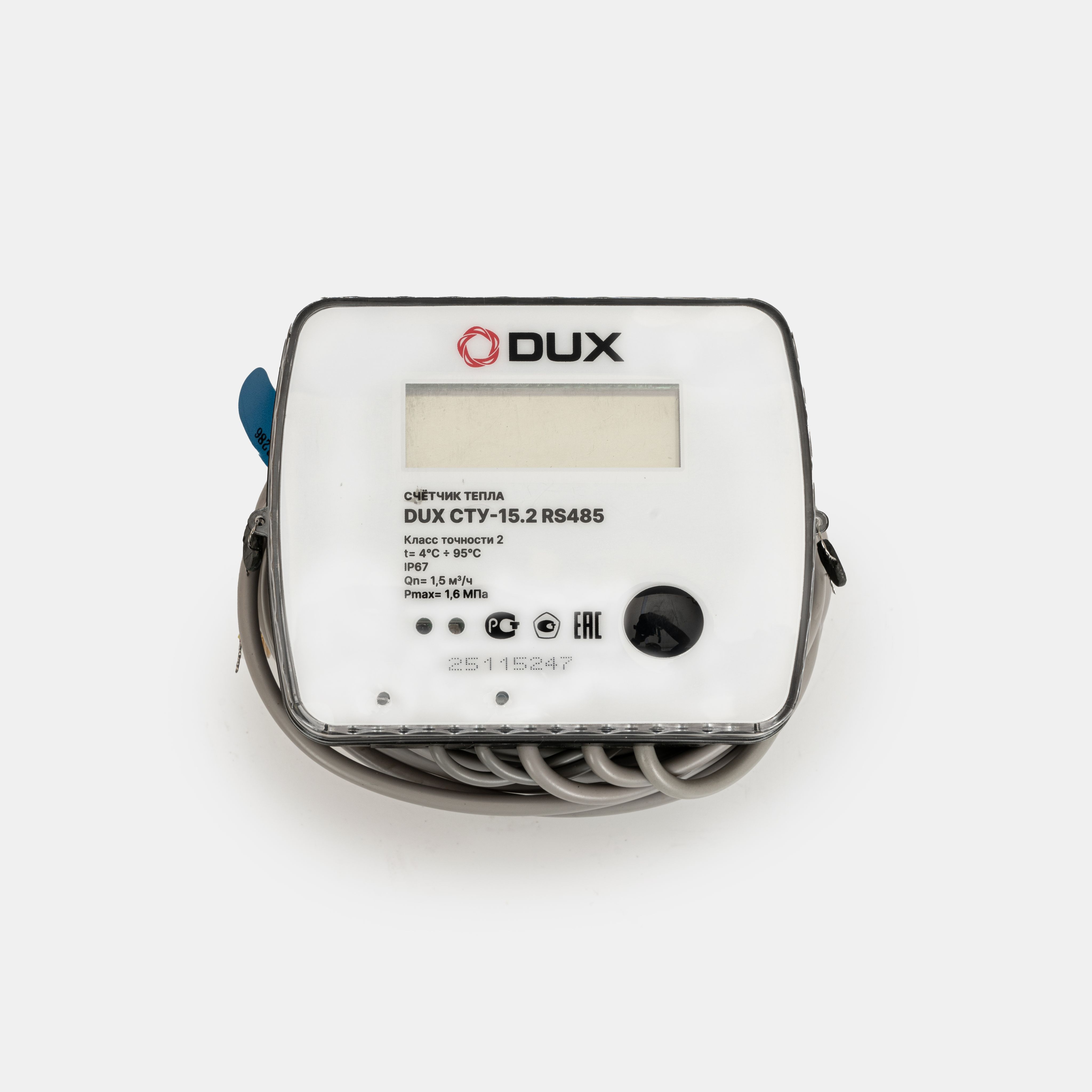

DUX СТУ (ЭКО НОМ СТУ) — ультразвуковой теплосчётчик производства ООО «Дюкс» (Москва), выпускаемый под торговыми марками DUX и ЭКО НОМ. Предназначен для измерения и учёта тепловой энергии в закрытых системах водяного теплоснабжения. Выпускается в исполнениях Ду 15 и Ду 20, класс точности 2, МПИ 4 года. Защита IP67, питание от встроенной батареи.
Сайт: eckonom.ru
Модификация / Контроллер:
| Модиф. | Описание | Контроллер |
|---|---|---|
| RS485 | RS-485 | УС-RS485 |
| Все | Импульсный выход | Ватериус |
Параметры: Тариф, Поток
Модификации

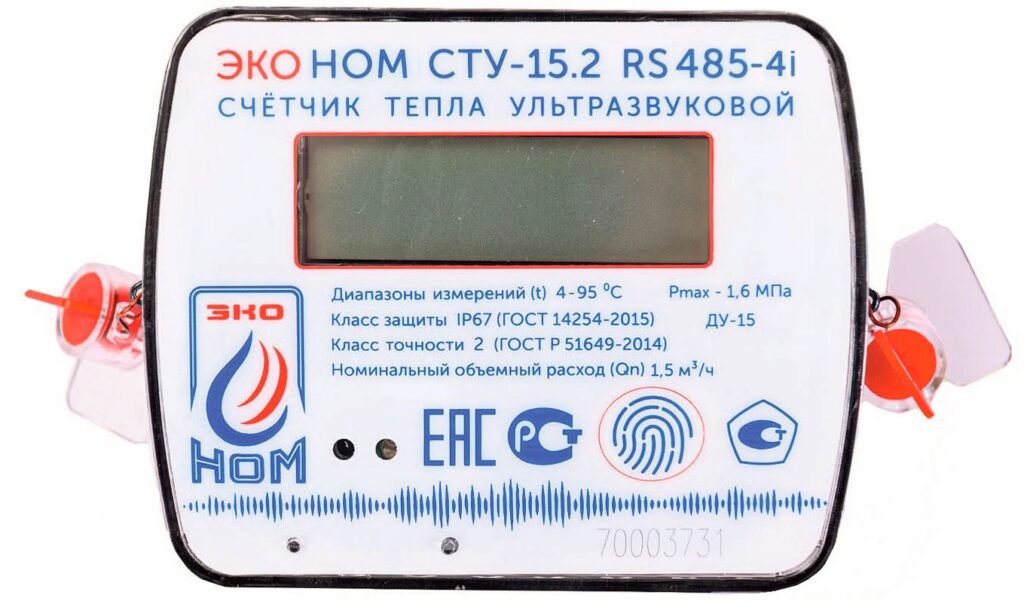

Теплосчётчик выпускается под двумя торговыми марками — DUX и ЭКО НОМ (ЭКОНОМ). Это один и тот же прибор производства ООО «Дюкс». На шильдике может быть указано DUX СТУ или ЭКО НОМ СТУ — характеристики и протокол идентичны.
Сайт: duxm.ru
Модификация / Контроллер:
| Модиф. | Описание | Контроллер |
|---|---|---|
| RS485 | RS-485 | УС-RS485 |
| Все | Импульсный выход | Ватериус |
Параметры: Тариф, Поток
Основные характеристики
| Тип | Ультразвуковой теплосчётчик |
| Ду | 15, 20 мм |
| Номинальный расход (Qp) | 0,6 / 1,5 / 2,5 м³/ч |
| Класс точности | 2 (ГОСТ 51649-2014) |
| Температура | от +4 до +95 °С |
| Разность температур | от +3 до +70 °С |
| Давление | до 1,6 МПа |
| Защита | IP67 (ГОСТ 14254-2015) |
| Интерфейсы | RS-485 (опция), импульсный выход |
| Архив | Часовой — 60 суток, суточный — 6 мес., месячный — 38 мес. |
| Межповерочный интервал | 4 года |
| Срок службы | 12 лет |
| Масса | 0,85 кг (Ду 15) / 0,95 кг (Ду 20) |
| Производитель | ООО «Дюкс», Москва |
Как снять показания
Показания отображаются на ЖКИ-экране. Для просмотра данных используется кнопка на передней панели:
- Короткое нажатие кнопки переключает пункты внутри текущего меню
- Длинное нажатие (более 3 секунд) переключает между разделами меню
- Пункт 1.1 — накопленная тепловая энергия в Гкал
- Пункт 1.2 — накопленная тепловая энергия в кВт·ч
- Пункт 1.7 — накопленный расход теплоносителя
Для передачи в управляющую компанию запишите значение накопленной тепловой энергии (пункт 1.1 или 1.2). В автоматическом режиме показания переключаются на экране последовательно.
Автоматический сбор показаний
Вместо ручного снятия показаний подключите контроллер Универсальный считыватель — он автоматически считывает данные со счётчика и передаёт по Wi-Fi в Home Assistant, MQTT-брокер или управляющую компанию.
Подходящие контроллеры для DUX / ЭКО НОМ СТУ:
- УС-RS485 — для модификаций с интерфейсом RS-485. Подключение по проводам: жёлтый (A), зелёный (B). Считывает тепловую энергию, расход, температуры
- Ватериус — для всех модификаций через импульсный выход. Подключение по проводам: красный (+), чёрный (−). Считает импульсы, подходит также для счётчиков воды
Данные доступны в реальном времени через веб-интерфейс контроллера. Интеграция с Home Assistant и SprutHub — автоматическая. Не нужно подходить к счётчику и записывать цифры вручную.
Купить контроллер: УС-RS485

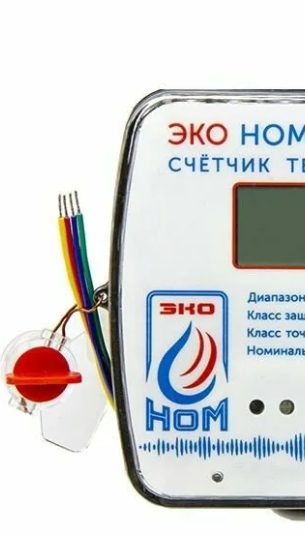

Интерфейс RS-485
Контроллер для передачи показаний: УС-RS485
Протокол:
- ❓ Modbus RTU — Не проверен
- ❓ M-Bus — Не проверен
Скорость: 2400
Адрес: отображается в меню прибора (пункт 3.39)
Питание: 15–24 В
Красный — «+»
Синий — «−»
Жёлтый — «A»
Зелёный — «B»

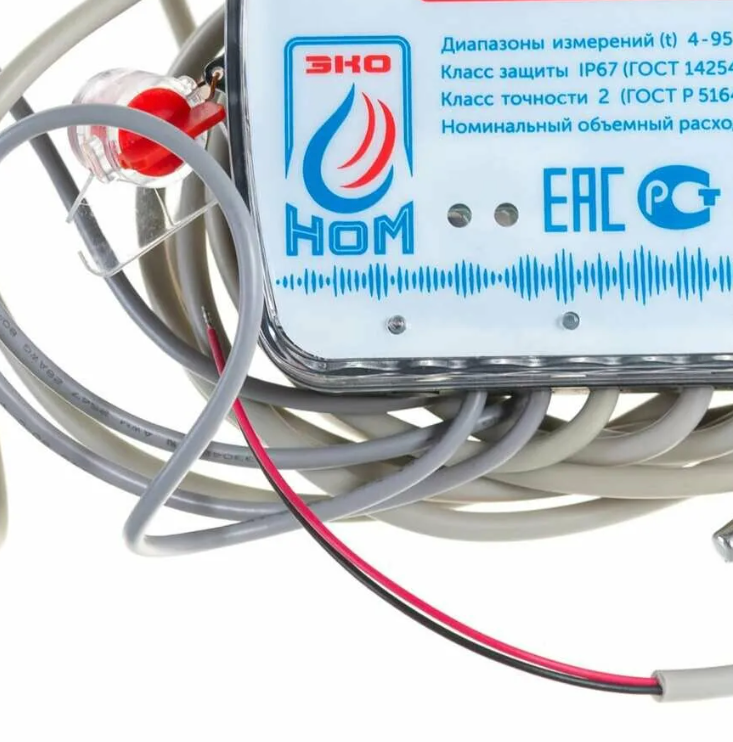

Интерфейс Импульсный выход
Контроллер для передачи показаний: Ватериус
Вес импульса: 0,001 Гкал/имп
Красный — «+»
Чёрный — «−»
Частые вопросы
DUX и ЭКО НОМ СТУ — это один и тот же счётчик?
Да. DUX и ЭКО НОМ (ЭКОНОМ) — торговые марки одного производителя, ООО «Дюкс» (Москва). Теплосчётчик СТУ выпускается под обоими брендами. Характеристики, протокол и конструкция полностью идентичны.
Какой контроллер нужен для DUX / ЭКО НОМ СТУ?
Зависит от модификации. Если счётчик оснащён интерфейсом RS-485 — подойдёт УС-RS485. Все модификации имеют импульсный выход, к которому подключается Ватериус.
Как узнать адрес счётчика для настройки УС?
Адрес M-Bus отображается в меню прибора — пункт 3.39. Серийный номер — в пункте 3.40. Для переключения между пунктами используйте кнопку на передней панели.
Совместим ли DUX / ЭКО НОМ СТУ с Home Assistant?
Да. Контроллер УС-RS485 (или Ватериус) передаёт данные по Wi-Fi в MQTT. Home Assistant подхватывает показания автоматически через интеграцию.
