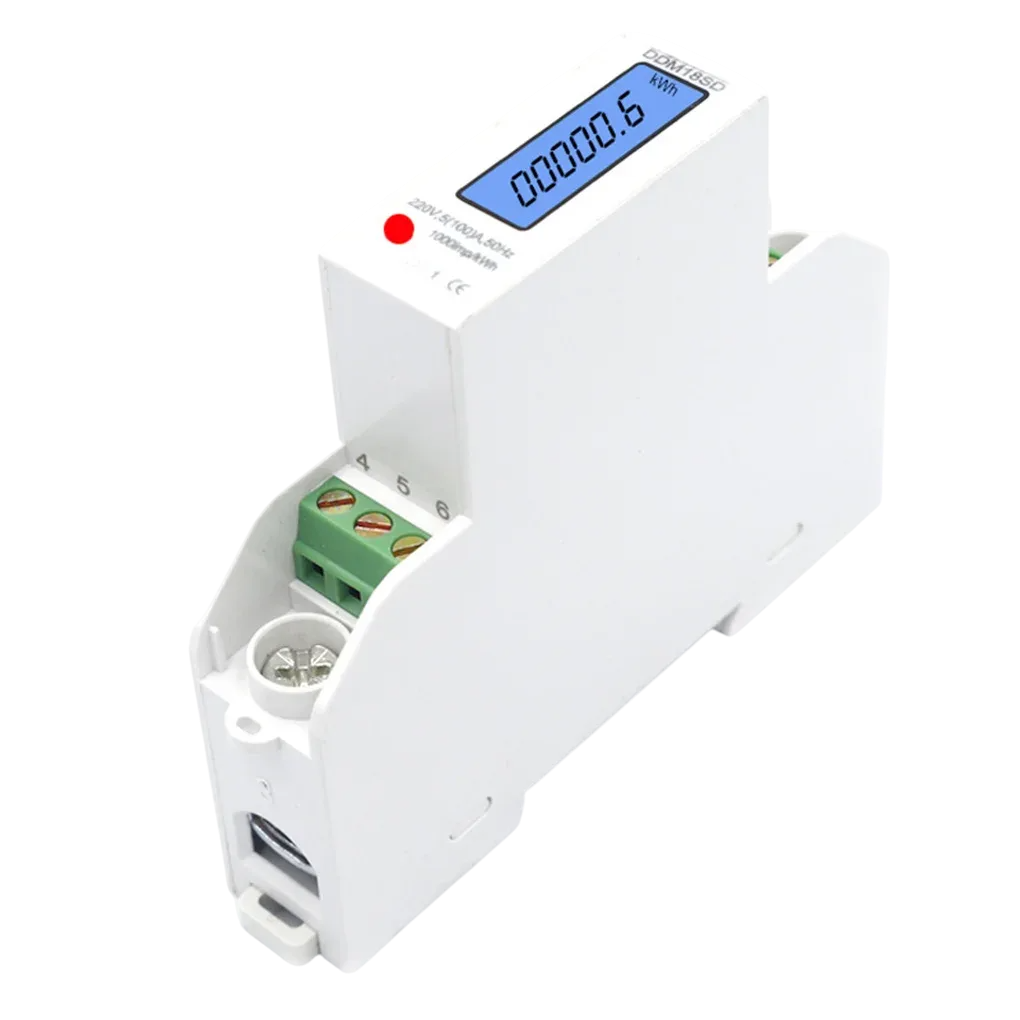

DDM18SD (MMD18SD) — однофазный однотарифный счётчик электроэнергии на DIN-рейку китайского производства. Напряжение 220/230В, номинальный ток 5(100)А, класс точности 1. Интерфейсы RS-485 (Modbus RTU) и импульсный выход для дистанционного считывания показаний. Продаётся под разными брендами (DDM18SD, MMD18SD, DDS238-1 и др.).
Контроль и передача показаний счётчиков в вашу управляющую компанию автоматически
Основные характеристики
| Тип | Однофазный однотарифный |
| Напряжение | 220/230В, 50/60Гц |
| Ток | 5(100) А |
| Класс точности | 1 |
| Тарифы | 1 тариф |
| Интерфейсы | RS-485, импульсный выход |
| Стандарты | IEC 62053-31, DIN 43864 |
| Производитель | Китай (OEM) |
Подключение к сети
Счётчик подключается по стандартной однофазной схеме:
- Клемма 1 — фаза (вход)
- Клемма 2 — фаза (выход на нагрузку)
- Клемма 3 — ноль (вход)
Как снять показания
Запишите число на ЖКИ-экране — это общее потребление в кВт·ч. Передавайте только целые цифры (до запятой).
Автоматический сбор показаний
Вместо ручного снятия показаний подключите контроллер Универсальный считыватель — он автоматически считывает данные со счётчика и передаёт по Wi-Fi в Home Assistant, MQTT-брокер или управляющую компанию.
Подходящие контроллеры для DDM18SD:
- УС-RS485 — подключение по клеммам 4(A), 5(B). Считывает потребление, напряжение, ток, мощность, частоту
- Ватериус — подключение к импульсному выходу, клеммы 6(+), 7(−). Считает импульсы (1600 имп/кВт·ч)
Данные доступны в реальном времени через веб-интерфейс контроллера. Интеграция с Home Assistant и SprutHub — автоматическая.
Похожие компактные счётчики с RS-485: Taiye TAC1100, Hiking DDS238-2.
Купить контроллер: УС-RS485
Интерфейс RS-485
Выход 4 — A
Выход 5 — B
Интерфейс Импульсный выход
Контроллер для передачи показаний: Ватериус
Подключение: клеммы 6(+), 7(−)
Вес импульса: 1600 имп/кВт·ч
Частые вопросы
Какой контроллер нужен для DDM18SD?
Для считывания по RS-485 подходит УС-RS485 (клеммы 4-A, 5-B). Для счёта импульсов — Ватериус (клеммы 6, 7).
Как настроить Modbus для DDM18SD?
Скорость 9600, паритет EVEN, адрес по умолчанию 1. Протокол Modbus RTU. Укажите эти параметры в настройках УС-RS485.
Совместим ли DDM18SD с Home Assistant?
Да. Контроллер УС-RS485 передаёт данные по Wi-Fi в MQTT. Home Assistant подхватывает показания автоматически через интеграцию.
