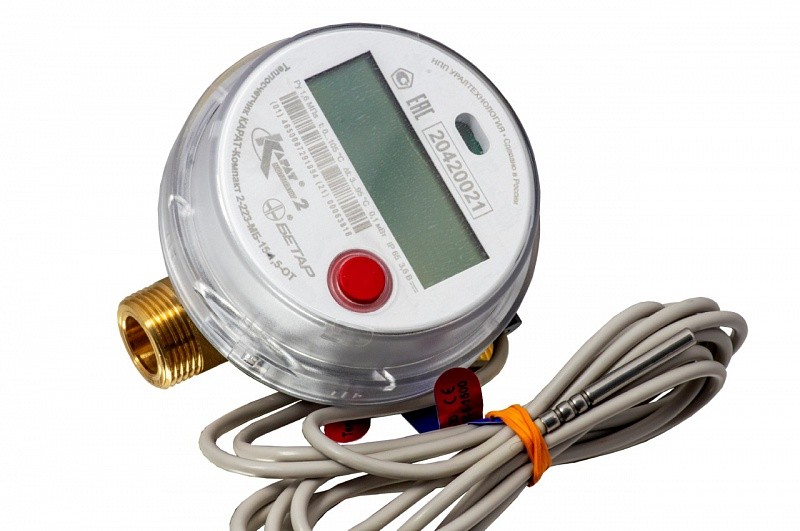

Бетар КАРАТ-Компакт — ультразвуковой квартирный теплосчётчик производства НПО КАРАТ (Екатеринбург). Выпускается в моноблочном (МБ) и сплит-исполнении (СП), с интерфейсами RS-485, M-Bus, LoRaWAN или импульсным выходом. Ду 15/20, qp 1,5/2,5 м³/ч, IP65, МПИ 5 лет.
Основные характеристики
| Тип | Ультразвуковой квартирный теплосчётчик |
| Исполнение | МБ (моноблок), СП (сплит) |
| Ду | 15, 20 мм |
| Расход qp | 1,5 / 2,5 м³/ч |
| Расход qmax | 3,0 / 5,0 м³/ч |
| Температура | 0–105 °C |
| Давление | 1,6 МПа |
| Интерфейсы | RS-485, M-Bus, LoRaWAN, импульсный выход |
| Защита | IP65 |
| Питание | Литиевая батарея, ресурс ≥5 лет |
| Габариты | Ду 15: 110×90×125 мм, Ду 20: 130×90×120 мм |
| Межповерочный интервал | 5 лет |
| Гарантия | 5 лет |
| Производитель | НПО КАРАТ, Екатеринбург |
| Сертификация | 🇰🇿 ГСИ РК (серт. KZ.02.03.06493-2015) |
Как снять показания
Показания отображаются на ЖКИ-дисплее. Основной экран показывает накопленную тепловую энергию в Гкал (или кВт·ч).
- На основном экране отображается накопленная энергия — это значение для передачи показаний
- Нажатием кнопки переключайте экраны: объём (м³), расход, температура подачи и обратки, разность температур, мощность
- Для передачи в управляющую компанию запишите значение энергии с основного экрана
Автоматический сбор показаний
Вместо ручного снятия показаний подключите контроллер Универсальный считыватель — он автоматически считывает данные со счётчика и передаёт по Wi-Fi в Home Assistant, MQTT-брокер или управляющую компанию.
Подходящие контроллеры для КАРАТ-Компакт:
- УС-RS485 — для модификации RS485. Протокол ModBus RTU, скорость 2400, адрес 1
- УС-MBus — для модификации M-Bus. Считывает накопленную энергию, объём, температуры
- Ватериус — для модификации И (импульсный выход). Считает импульсы
Данные доступны в реальном времени через веб-интерфейс контроллера. Интеграция с Home Assistant и SprutHub — автоматическая. Также поддерживается: Бетар КАРАТ-140.

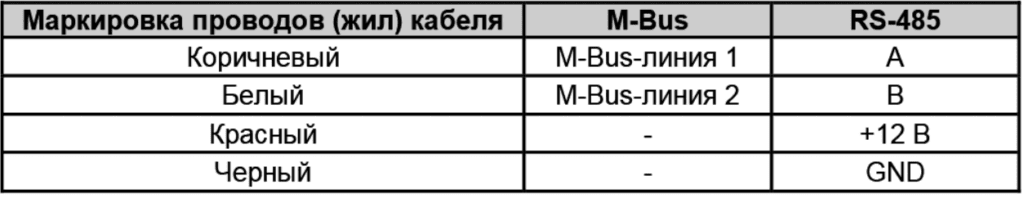

Интерфейс RS-485
Контроллер для передачи показаний: УС-RS485
Протокол:
- ❓ ModBus RTU — Не проверен
Скорость: 2400
Адрес: 1
Питание: 12 В
Интерфейс M-Bus
Контроллер для передачи показаний: УС-MBus
Протокол: ❓ M-Bus — Не проверен
Скорость: 2400
Адрес: 1

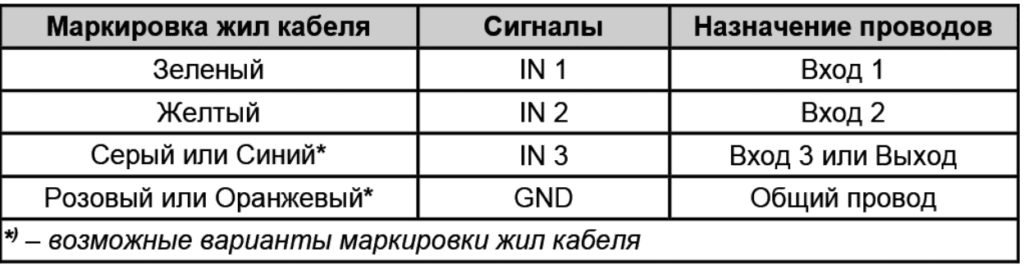

Интерфейс Импульсный выход
Контроллер для передачи показаний: Ватериус
Частые вопросы
Какой контроллер нужен для КАРАТ-Компакт?
Зависит от модификации счётчика. Для RS-485 — УС-RS485, для M-Bus — УС-MBus, для импульсного выхода — Ватериус. Модификация указана в маркировке на корпусе.
Какой межповерочный интервал у КАРАТ-Компакт?
МПИ составляет 5 лет. Гарантия производителя — 5 лет.
Совместим ли КАРАТ-Компакт с Home Assistant?
Да. Контроллер УС-RS485 (или УС-MBus) передаёт данные по Wi-Fi в MQTT. Home Assistant подхватывает показания автоматически через интеграцию.
