ABB E31 412-200 — однофазный многотарифный счётчик электроэнергии производства ABB (Россия). Предназначен для измерения и учёта активной энергии в однофазных сетях 230 В. До 4 тарифов, класс точности 1.0, номинальный ток 5(80) А. Монтаж на DIN-рейку (5 модулей). Интерфейсы: RS-485 (Modbus RTU), оптопорт, импульсный выход.
Сайт: new.abb.com
Документы:
| Модиф. | Описание | Контроллер |
|---|---|---|
| 412 | RS-485 | УС-RS485 |
| Оптопорт | УС-OptoPort | |
| Импульсный выход | Ватериус |
Параметры: Тариф, Вольт, Токи, Мощности, Частота, cosφ
Основные характеристики
| Тип | Однофазный многотарифный |
| Напряжение | 230 В, 50 Гц |
| Ток | 5(80) А |
| Класс точности | 1.0 |
| Тарифы | до 4 тарифов |
| Интерфейсы | RS-485 (Modbus RTU), оптопорт, импульсный выход |
| Межповерочный интервал | 16 лет |
| Монтаж | DIN-рейка, 5 модулей (87×90×65 мм) |
| Производитель | ABB (Россия) |

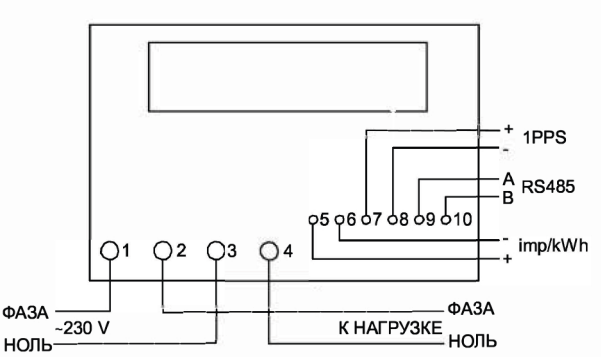

Подключение к сети
Счётчик подключается по стандартной однофазной схеме (4 клеммы):
- Клемма 1 — фаза (вход от автомата)
- Клемма 2 — фаза (выход на нагрузку)
- Клемма 3 — ноль (вход)
- Клемма 4 — ноль (выход на нагрузку)
Схема подключения нанесена на внутреннюю сторону клеммной крышки. Для монтажа доступна удлинённая клеммная крышка (артикул E31 000-200).
Как снять показания
Показания отображаются на ЖКИ-экране. Для многотарифного режима:
- Нажмите кнопку «ВВОД» — на экране появится значение Т1 (дневной тариф)
- Нажмите ещё раз — Т2 (ночной тариф)
- Ещё раз — Т3, Т4 (если настроены)
- Запишите показания до запятой по каждому тарифу
Счётчик хранит данные о потреблении за предыдущие 12 месяцев. В режиме измерения отображаются ток, напряжение, мощность, частота и коэффициент мощности.
Автоматический сбор показаний
Вместо ручного снятия показаний подключите контроллер Универсальный считыватель — он автоматически считывает данные со счётчика и передаёт по Wi-Fi в Home Assistant, MQTT-брокер или управляющую компанию.
Подходящие контроллеры для ABB E31:
- УС-RS485 — подключение по клеммам 9(A), 10(B). Считывает тарифы, напряжение, ток, мощность
- УС-OptoPort — бесконтактное подключение через магнитную головку к оптопорту на лицевой панели
- Ватериус — подключение к импульсному выходу (клеммы 5, 6)
Данные доступны в реальном времени через веб-интерфейс контроллера. Интеграция с Home Assistant и SprutHub — автоматическая.
Купить контроллер: УС-RS485 | УС-OptoPort
Интерфейс RS-485
Контроллер для передачи показаний: УС-RS485
Протокол: ❓ ModBus RTU — Не проверен
Скорость: 9600
Адрес: 247 (по умолчанию)
9 — A
10 — B
Интерфейс ОптоПорт
Контроллер для передачи показаний: УС-OptoPort
Протокол: ❓ ModBus RTU — Не проверен
Скорость: 9600
Адрес: 247 (по умолчанию)
Интерфейс Импульсный выход
Контроллер для передачи показаний: Ватериус
Подключение: клеммы 5(+), 6(−)
Частые вопросы
Какой контроллер нужен для ABB E31?
ABB E31 412-200 оснащён интерфейсом RS-485 — подключите УС-RS485 к клеммам 9(A) и 10(B). Если удобнее бесконтактное подключение — используйте УС-OptoPort через оптопорт. Для импульсного выхода подойдёт Ватериус.
Как узнать адрес счётчика ABB E31 для настройки УС?
Адрес по умолчанию — 247. Изменить адрес можно через программное обеспечение ABB для конфигурации по RS-485.
Совместим ли ABB E31 с Home Assistant?
Да. Контроллер УС-RS485 (или УС-OptoPort) передаёт данные по Wi-Fi в MQTT. Home Assistant подхватывает показания автоматически через интеграцию.
