ВЗЛЕТ TСРВ-024M

ВЗЛЕТ ТСРВ-024M — тепловычислитель-регистратор производства АО «Взлёт» (Санкт-Петербург). До 3 теплосистем и 9 каналов расхода. RS-485 и RS-232, ModBus RTU, МПИ 4 года.

ВЗЛЕТ ТСРВ-024M — тепловычислитель-регистратор производства АО «Взлёт» (Санкт-Петербург). Предназначен для учёта тепловой энергии в многотрубных системах: до 3 независимых теплосистем и 9 каналов расхода. Интерфейсы RS-485 и RS-232, протокол ModBus RTU, МПИ 4 года.

Контроль и передача показаний счётчиков в вашу управляющую компанию автоматически

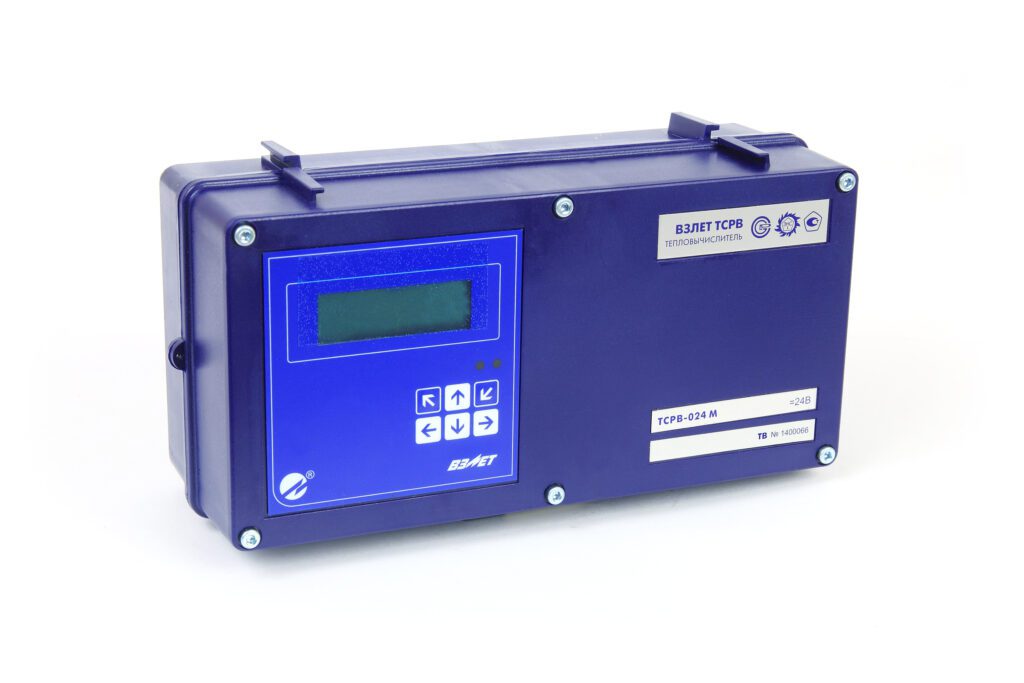

Тепловычислитель ВЗЛЕТ ТСРВ-024M — вид спереди

Сайт: vzljot.ru

Производитель: АО «Взлёт», Санкт-Петербург

Модификации / Контроллер:

Модиф.ОписаниеКонтроллер
MRS-485УС-RS485
MRS-232УС-RS232

Технические характеристики

ПараметрЗначение
ТипТепловычислитель-регистратор
Теплосистемдо 3
Каналов расходадо 9
Каналов температурыдо 6
Каналов давлениядо 6
Питание=24 В (22–29 В)
Потребляемая мощностьне более 2,5 Вт
Степень защитыIP54
МПИ4 года
ДисплейЖКИ
МонтажDIN-рейка
Габариты250 × 135 × 98 мм
Массане более 3 кг
Часовой архив1488 записей (62 суток)
Средний срок службы12 лет
ПроизводительАО «Взлёт», Санкт-Петербург
Сертификация🇰🇿 ГСИ РК

Как снять показания

ВЗЛЕТ ТСРВ-024M оснащён ЖК-дисплеем с кнопочной панелью на лицевой стороне корпуса. Кнопками переключаются экраны с текущими и архивными значениями: расход, температура, давление, тепловая мощность, накопленная тепловая энергия. Архивы хранятся в энергонезависимой памяти: часовой — 1488 записей (62 суток), суточный — 366, месячный — 48.

Автоматический сбор показаний

Для автоматической передачи данных с ВЗЛЕТ ТСРВ-024M подключите контроллер Универсальный считыватель:

Контроллер считывает показания по протоколу ModBus RTU и передаёт их в управляющую компанию или диспетчерскую службу по Wi-Fi.

Интерфейс RS-485

Контроллер УС-RS485 для передачи показаний

Контроллер для передачи показаний: УС-RS485
Протокол: ModBus RTU — ❓Не проверен
Скорость: Настраеваемая
Адрес: 1 (по умолчанию)

Схема подключения RS-485 ВЗЛЕТ ТСРВ-024M

A/Data- — A
B/Data+ — B

Интерфейс RS-232

Контроллер УС-RS232 для передачи показаний

Контроллер для передачи показаний: УС-RS232
Протокол: ModBus RTU — ❓Не проверен
Скорость: Настраеваемая
Адрес: 1 (по умолчанию)

Схема подключения RS-232 ВЗЛЕТ ТСРВ-024M

RXD (1) — RX
RTS (2)
ТXD (3) — TX
CTS (4)
GND (7) — GND

Часто задаваемые вопросы

Какой протокол использует ВЗЛЕТ ТСРВ-024M?

ModBus RTU по RS-485 и RS-232. Скорость по умолчанию — 4800 бит/с, адрес — 1, формат данных — 8N1.

Как часто нужна поверка ВЗЛЕТ ТСРВ-024M?

Межповерочный интервал — 4 года. Номер в Госреестре СИ — 27010-13.

Сколько теплосистем обслуживает ВЗЛЕТ ТСРВ-024M?

До 3 независимых теплосистем с 9 каналами расхода, 6 каналами температуры и 6 каналами давления.
