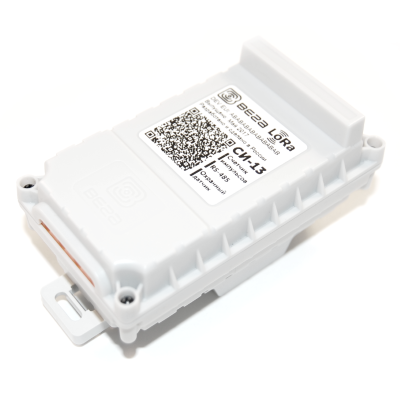

Вега СИ-13-485 и СИ-13-232 — конвертеры LoRaWAN с двумя импульсными входами производства Вега-Абсолют (Новосибирск). Работают в двух режимах: прозрачный радиомодем LoRaWAN ↔ RS-485 (или RS-232) для опроса приборов учёта по протоколу Modbus, либо счётчик импульсов с 2 независимыми входами. Питание от внешнего источника 9–36 В, класс защиты IP65, устройство класса C LoRaWAN.
Сайт СИ-13-485: iotvega.com
Сайт СИ-13-232: iotvega.com
Модификации / Контроллер:
| Модиф. | Описание | Контроллер |
|---|---|---|
| СИ-13-485 | LoRaWAN + RS-485, 2 входа, IP65 | УС-Lora (режим импульсов) |
| СИ-13-232 | LoRaWAN + RS-232, 2 входа, IP65 | УС-Lora (режим импульсов) |
Параметры (режим счётчика): накопленные импульсы по 2 каналам
Основные характеристики
| Тип | Конвертер LoRaWAN + счётчик импульсов |
| Каналы | 2 импульсных входа + RS-485 или RS-232 |
| Типы входов | сухой контакт (геркон), открытый коллектор |
| Класс защиты | IP65 |
| Питание | внешнее 9–36 В (не батарейное) |
| Интерфейс | LoRaWAN класс C |
| Производитель | Вега-Абсолют, Новосибирск |
Режимы работы
Устройство настраивается в один из двух режимов через конфигуратор:
- Счётчик импульсов — считает импульсы от 2 приборов учёта с импульсным выходом (ПА) и периодически передаёт накопленные значения. Каждый вход может быть настроен как охранный. Этот режим поддерживается контроллером УС-Lora.
- Прозрачный радиомодем — создаёт беспроводной мост LoRaWAN ↔ RS-485 (или RS-232). Позволяет опрашивать по Modbus любые приборы учёта с RS-485, находясь в зоне покрытия LoRaWAN. Этот режим требует отдельного LoRaWAN-сервера и не поддерживается УС-Lora.
Автоматический сбор показаний
Вега СИ-13 — устройство класса C LoRaWAN: подключается к постоянному питанию 9–36 В и работает непрерывно. В режиме счётчика импульсов данные передаются по расписанию (1, 6, 12 или 24 часа). В отличие от батарейных устройств класса A, конвертер постоянно доступен для приёма команд.
Контроллер УС-Lora пассивно принимает LoRaWAN-пакеты и пересылает показания по Wi-Fi в Home Assistant, MQTT-брокер или управляющую компанию.
Подходящие контроллеры (режим счётчика импульсов):
- УС-Lora — принимает LoRaWAN-пакеты от СИ-13 в режиме счётчика и передаёт показания по 2 каналам
Интерфейс LoRaWAN
Контроллер для передачи показаний: УС-Lora
Профиль: Vega-SI13.json — ⏳ Не проверен
Ключи LoRaWAN: указаны в паспорте и на наклейке устройства
Частые вопросы
В чём разница между СИ-13-485 и СИ-13-232?
Только в интерфейсе: СИ-13-485 подключается к шине RS-485 (Modbus RTU, большинство коммерческих счётчиков), СИ-13-232 — к RS-232. Число импульсных входов, корпус, питание и протокол LoRaWAN у обоих одинаковые.
Можно ли читать счётчики по RS-485 через УС-Lora?
Режим прозрачного RS-485 модема УС-Lora не поддерживает — он рассчитан на приём периодических uplink-пакетов. Для работы через RS-485 потребуется LoRaWAN-сервер (ChirpStack и т. п.) с поддержкой downlink-запросов. УС-Lora поддерживает только режим счётчика импульсов (2 канала).
Почему СИ-13 требует внешнего питания?
Класс C LoRaWAN означает, что устройство всегда находится в режиме приёма — это требует постоянного тока. Зато нет ограничений по частоте передачи данных как у батарейных счётчиков. Питание берётся от той же линии, что и счётчик (9–36 В).
