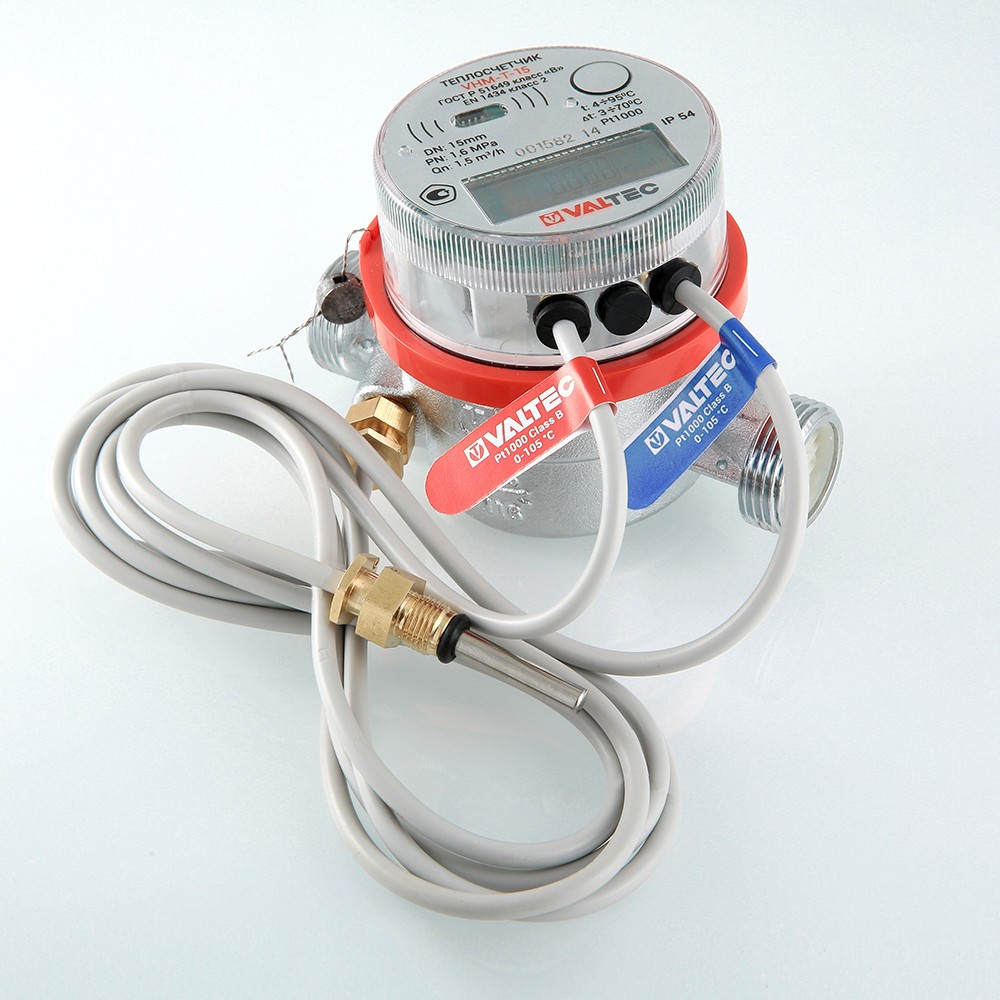

Valtec VHM-T — квартирный теплосчётчик с тахометрическим расходомером производства Valtec / ООО «Спутник» (Санкт-Петербург). Предназначен для установки на обратный трубопровод. Ду 15/20, qp 0,6–2,5 м³/ч, класс B, МПИ 4 года.
Основные характеристики
| Тип | Квартирный теплосчётчик |
| Принцип измерения | Тахометрический (механический расходомер) |
| Ду | 15, 20 мм |
| Расход qp | 0,6 / 1,5 / 2,5 м³/ч |
| Класс точности | B |
| Температура | 5–90 °C |
| Давление | 1,6 МПа |
| Интерфейсы | RS-485, M-Bus, импульсный выход |
| Защита | IP54 |
| Питание | Литиевая батарея 3,6 В |
| Межповерочный интервал | 4 года |
| Срок службы | 12 лет |
| Производитель | Valtec / ООО «Спутник», Санкт-Петербург |
Как снять показания
Показания отображаются на ЖКИ-дисплее. Основной экран показывает накопленную тепловую энергию.
- На основном экране отображается накопленная энергия (Гкал или кВт·ч) — это значение для передачи показаний
- Нажатием кнопки переключайте экраны: объём (м³), расход, температура подачи и обратки, мощность
- Для передачи в управляющую компанию запишите значение энергии с основного экрана
Автоматический сбор показаний
Вместо ручного снятия показаний подключите контроллер Универсальный считыватель — он автоматически считывает данные со счётчика и передаёт по Wi-Fi в Home Assistant, MQTT-брокер или управляющую компанию.
Подходящие контроллеры для Valtec VHM-T:
- УС-RS485 — для модификации С. Протокол ModBus RTU, скорость 9600, адрес 1
- УС-MBus — для модификации М. Считывает накопленную энергию, объём, температуры
- Ватериус — для модификации И. Считает импульсы
Данные доступны в реальном времени через веб-интерфейс контроллера. Интеграция с Home Assistant и SprutHub — автоматическая. Также поддерживается: Valtec TCY.
Интерфейс RS-485
Контроллер для передачи показаний: УС-RS485
Протокол:
- ❓ ModBus RTU — Не проверен
Скорость: 9600 (8N2, диапазон 1200–9600)
Адрес: 1 (диапазон 1–250)
Питание: 6–13 В
| Контакты УС | Подключение |
|---|---|
| + | Белый |
| − | Коричневый |
| A | Зелёный |
| B | Жёлтый |
Интерфейс M-Bus
Контроллер для передачи показаний: УС-MBus
Протокол: ❓ M-Bus — Не проверен
Скорость: 2400
| Контакты УС | Подключение |
|---|---|
| 1 | Белый |
| 2 | Коричневый |
Интерфейс Импульсный выход
Контроллер для передачи показаний: Ватериус
| Подключение | Цвет провода |
|---|---|
| Импульсный выход 1 | Зелёный |
| Импульсный выход 2 | Белый |
| Общий (I/O 1–2) | Жёлтый |
Частые вопросы
Какой контроллер нужен для Valtec VHM-T?
Зависит от модификации. Для мод. С (RS-485) — УС-RS485, для мод. М (M-Bus) — УС-MBus, для мод. И (импульсный выход) — Ватериус. Модификация указана на шильдике.
Какой межповерочный интервал у Valtec VHM-T?
МПИ составляет 4 года. Срок службы — 12 лет.
Совместим ли Valtec VHM-T с Home Assistant?
Да. Контроллер УС-RS485 (или УС-MBus) передаёт данные по Wi-Fi в MQTT. Home Assistant подхватывает показания автоматически через интеграцию.
