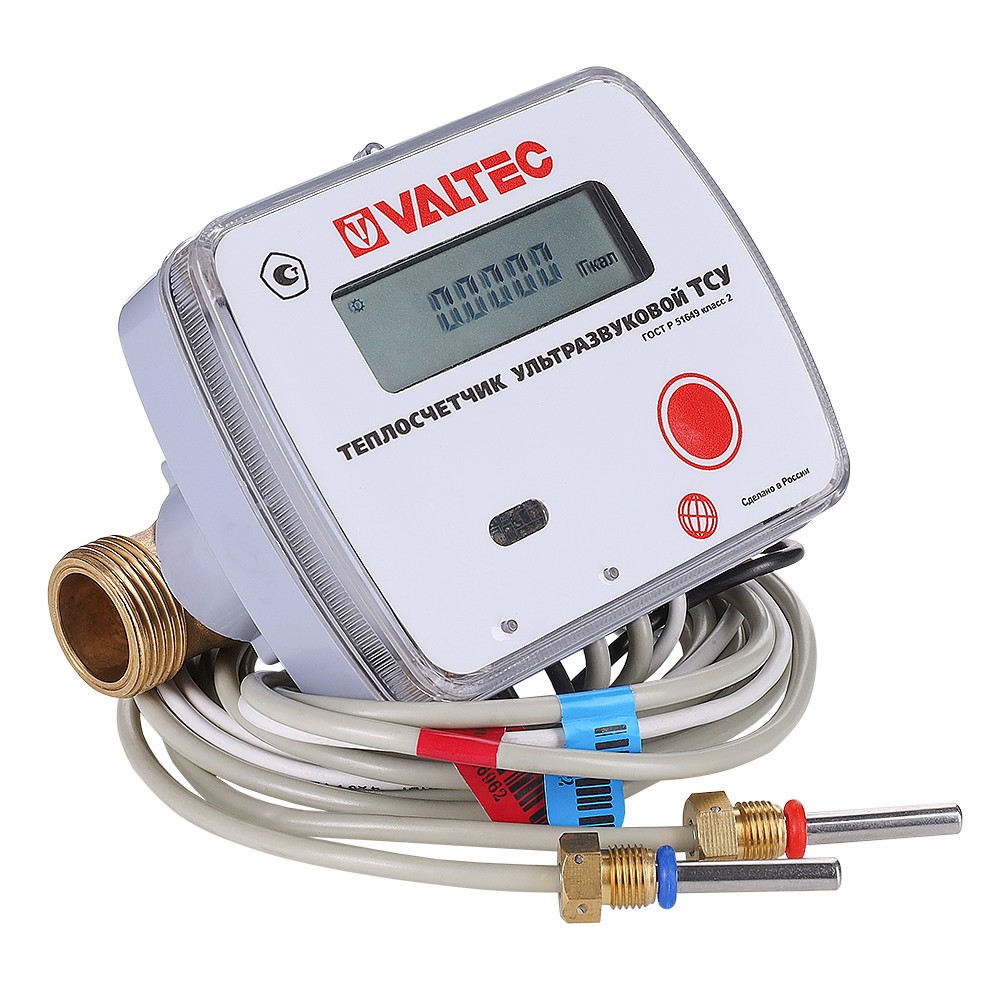

Valtec TCY — ультразвуковой квартирный теплосчётчик производства Valtec / ООО «Спутник» (Санкт-Петербург). Ду 15/20, qp 0,6–2,5 м³/ч, класс 2, IP54, МПИ 4 года. Номер в реестре ГРСИ: 78877-20.
Основные характеристики
| Тип | Ультразвуковой квартирный теплосчётчик |
| Ду | 15, 20 мм |
| Расход qp | 0,6 / 1,5 / 2,5 м³/ч |
| Класс точности | 2 по ГОСТ Р ЕН 1434 |
| Температура | +5…+95 °C |
| Давление | 1,6 МПа |
| Интерфейсы | RS-485, M-Bus, LoRaWAN, импульсный выход |
| Защита | IP54 |
| Питание | Литиевая батарея 3,6 В, ресурс ≥4 лет |
| Габариты | 111×85×83 мм |
| Масса | 0,7 кг |
| Межповерочный интервал | 4 года |
| Срок службы | 12 лет |
| Производитель | Valtec / ООО «Спутник», Санкт-Петербург |
Как снять показания
Показания отображаются на 8-разрядном ЖК-дисплее. Электронная часть поворачивается на 90° для удобства чтения.
- На основном экране отображается накопленная тепловая энергия (Гкал / кВт·ч) — это значение для передачи показаний
- Короткое нажатие кнопки — переключение параметров: объём (м³), расход, температура подачи и обратки, разность температур, мощность
- Длинное нажатие (≥3 сек) — переход между меню: тепловая энергия, информационное, тестовое, сервисное
- Для передачи в управляющую компанию запишите значение энергии с основного экрана
Автоматический сбор показаний
Вместо ручного снятия показаний подключите контроллер Универсальный считыватель — он автоматически считывает данные со счётчика и передаёт по Wi-Fi в Home Assistant, MQTT-брокер или управляющую компанию.
Подходящие контроллеры для Valtec TCY:
- УС-RS485 — для модификации R. Протокол ModBus RTU, скорость 9600, адрес 1
- УС-MBus — для модификации M. Считывает накопленную энергию, объём, температуры
- Ватериус — для модификации O. Считает импульсы
Данные доступны в реальном времени через веб-интерфейс контроллера. Интеграция с Home Assistant и SprutHub — автоматическая. Также поддерживается: Valtec VHM-T.
Интерфейс RS-485
Контроллер для передачи показаний: УС-RS485
Протокол:
- ❓ ModBus RTU — Не проверен
Скорость: 9600
Адрес: 1
Питание: 5–24 В
| Контакты УС | Вариант 1 | Вариант 2 |
|---|---|---|
| + | Белый | Красный |
| − | Коричневый | Чёрный |
| A | Зелёный | Синий |
| B | Жёлтый | Зелёный или жёлтый |
Интерфейс M-Bus
Контроллер для передачи показаний: УС-MBus
Протокол: ❓ M-Bus (EN 13757) — Не проверен
Скорость: 2400
| Контакты УС | Вариант 1 | Вариант 2 |
|---|---|---|
| 1 | Белый | Красный |
| 2 | Коричневый | Чёрный |
Частые вопросы
Какой контроллер нужен для Valtec TCY?
Зависит от модификации. Для мод. R (RS-485) — УС-RS485, для мод. M (M-Bus) — УС-MBus, для мод. O (импульсный выход) — Ватериус. Модификация указана в артикуле на шильдике.
Какой межповерочный интервал у Valtec TCY?
МПИ составляет 4 года. Срок службы — 12 лет.
Совместим ли Valtec TCY с Home Assistant?
Да. Контроллер УС-RS485 (или УС-MBus) передаёт данные по Wi-Fi в MQTT. Home Assistant подхватывает показания автоматически через интеграцию.
