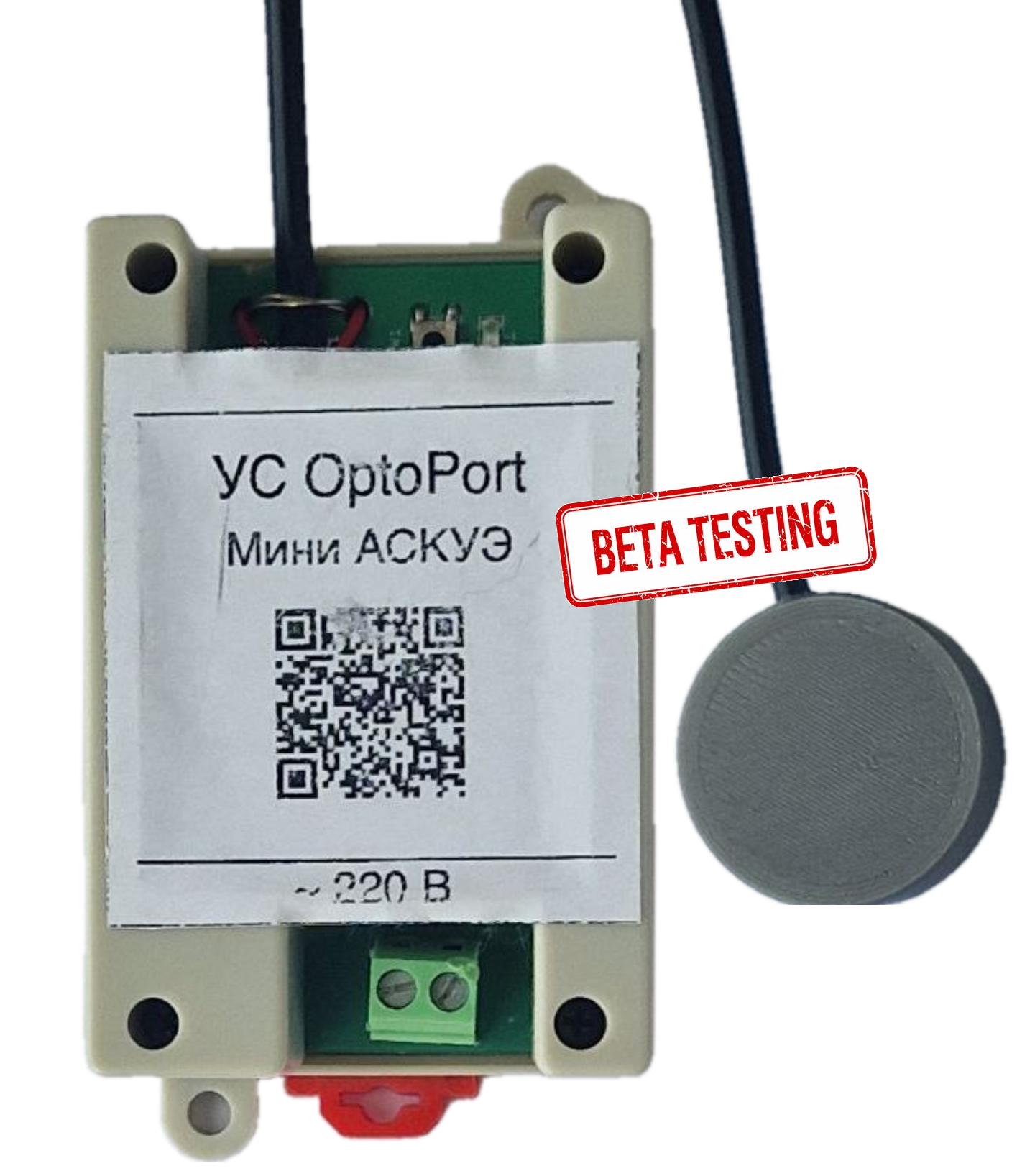

УС-ОптоПорт — контроллер для автоматического считывания показаний счётчиков электроэнергии, воды и тепла через оптический порт (оптопорт). Передаёт данные через Wi-Fi в Home Assistant, Ватериус или по MQTT.
Устройство находится в разработке и тестировании. Следите за обновлениями.
Технические характеристики
| Интерфейс счётчиков | Оптический порт (оптопорт), IEC 62056-21 |
| Подключение к счётчику | Магнитная оптическая головка, крепится к окну оптопорта |
| Кол-во счётчиков | 1 счётчик на контроллер |
| Передача данных | Wi-Fi 2,4 ГГц (802.11 b/g/n) |
| Протоколы | MQTT, REST API, Ватериус |
| Питание | ~220 В, 50 Гц |
| Потребление | не более 5 Вт |
| Монтаж | DIN-рейка |
| Размеры | 110 × 70 × 40 мм |
| Рабочая температура | −20…+55 °C |
Установка и подключение
Контроллер УС-ОптоПорт устанавливается на DIN-рейку в электрощитке рядом со счётчиком. Питание подключается к сети ~220 В через клеммную колодку на нижней стороне устройства.
Оптическая головка на кабеле крепится к окну оптопорта счётчика с помощью встроенного магнита. Головку достаточно приложить к оптическому окну — магнит зафиксирует её в правильном положении. Длина кабеля позволяет разместить контроллер на DIN-рейке, а головку — на счётчике.
В отличие от УС-RS485, подключение через оптопорт не требует доступа к клеммам счётчика — считывание происходит бесконтактно через оптическое окно. Это означает, что пломбы на клеммной крышке счётчика не нарушаются.
Совместимые устройства
УС-ОптоПорт работает со счётчиками, имеющими оптический порт по стандарту IEC 62056-21:
Полный список поддерживаемых счётчиков →
Сбор и передача данных
УС-ОптоПорт автоматически считывает показания счётчика по расписанию и передаёт данные через Wi-Fi. Поддерживаются следующие каналы:
- Ватериус — облачный сервис для передачи показаний в управляющую компанию. Автоматическая отправка без ручного ввода.
- MQTT — интеграция с Home Assistant, SprutHub и другими системами умного дома. Данные обновляются в реальном времени.
- REST API — для собственных решений и интеграции с внешними системами.
Настройка
При первом включении контроллер создаёт Wi-Fi точку доступа. Подключитесь к ней с телефона или компьютера — откроется веб-интерфейс настройки. Укажите параметры вашей Wi-Fi сети и выберите канал передачи данных.
Доступные каналы передачи:
- Ватериус — передача показаний в УК
- MQTT — для Home Assistant, SprutHub
- Home Assistant — настройка интеграции
- SprutHub — настройка интеграции
- REST API — для разработчиков
Часто задаваемые вопросы
Какие счётчики поддерживает УС-ОптоПорт?
Любые приборы учёта с оптическим портом по стандарту IEC 62056-21 — электросчётчики, водосчётчики, теплосчётчики. Полный список поддерживаемых счётчиков →
Сколько счётчиков можно подключить?
Один контроллер УС-ОптоПорт считывает один счётчик. Для нескольких счётчиков потребуется несколько контроллеров. Если у вас несколько счётчиков с интерфейсом RS-485, рассмотрите УС-RS485 — он подключает до 8 счётчиков на одну шину.
Чем отличается от УС-RS485?
УС-ОптоПорт считывает данные бесконтактно через оптическое окно счётчика. Не нужно подключать провода к клеммам и нарушать пломбы. УС-RS485 подключается проводами к клеммам RS-485, но зато поддерживает до 8 счётчиков на одной шине.
Нужен ли интернет?
Для передачи данных в Ватериус или облачные сервисы нужен Wi-Fi с доступом в интернет. Для локальной работы с Home Assistant по MQTT достаточно локальной сети без интернета.
Нужно ли снимать пломбы со счётчика?
Нет. Оптическая головка крепится снаружи к окну оптопорта — доступ к клеммам не требуется. Это главное преимущество оптопорта перед проводным подключением по RS-485.
Как крепится оптическая головка?
На магните. Приложите головку к оптическому окну счётчика — магнит зафиксирует её автоматически. Дополнительный крепёж не нужен.
