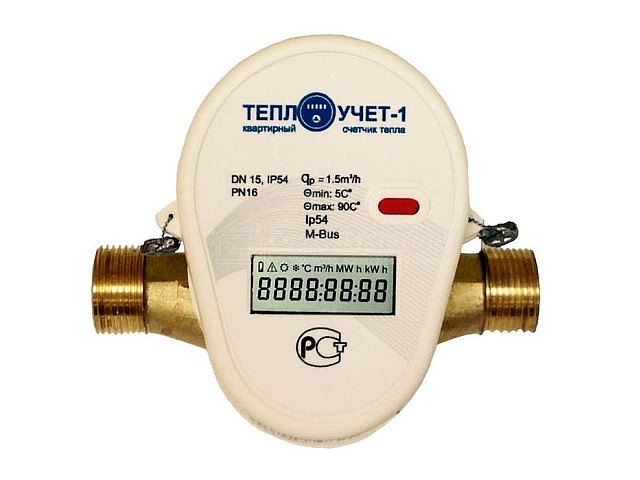

Теплоучет-1 — квартирный тахометрический (крыльчатый) теплосчётчик производства ООО «Водоучет-Санкт-Петербург». Предназначен для измерения и регистрации тепловой энергии в системах водяного отопления. Ду 15/20, класс точности 3, МПИ 5 лет. Выпускается в двух исполнениях: Компакт (моноблок) и Сплит (раздельный тепловычислитель).
Производитель: ООО «Водоучет-Санкт-Петербург», г. Санкт-Петербург
Параметры: тепловая энергия (кВт·ч), объём (м³), температура подачи/обратки (°C), разность температур (Δt)
| Модиф. | Описание | Контроллер |
|---|---|---|
| * | M-Bus (в стандартной комплектации) | УС-MBus |
| 1М | ОптоПорт (оптический интерфейс) | УС-OptoPort |
Основные характеристики
| Тип | Тахометрический (крыльчатый) квартирный |
| Условный проход | Ду 15 (110/130 мм) / Ду 20 (130 мм) |
| Расход номинальный (qp) | 0,6 / 1,5 / 2,5 м³/ч |
| Температура теплоносителя | 0…+90 °C |
| Мин. разность температур | 3 °C |
| Класс точности | 3 (ГОСТ Р ЕН 1434-1-2011) |
| Интерфейсы | M-Bus (стандарт), оптопорт (модель 1М) |
| Межповерочный интервал | 5 лет |
| Питание | Литиевая батарея 3,6 В (до 10 лет) |
| Защита | IP54 (IP65 по заказу) |
| Давление | до 1,6 МПа |
| Дисплей | ЖКИ, 8 разрядов, поворот 350° |
| Габариты | 110(130) × 100 × 125 мм |
| Масса | 0,72–0,99 кг |
| Исполнения | Компакт (моноблок), Сплит (раздельный) |
| Производитель | ООО «Водоучет-Санкт-Петербург» |
Как снять показания
Показания отображаются на ЖКИ-дисплее тепловычислителя (8 разрядов, высота символов 8 мм). Дисплей поворачивается на 350° для удобного считывания в любом положении.
- Нажмите кнопку на верхней крышке тепловычислителя
- На экране отобразится накопленная тепловая энергия (кВт·ч)
- Повторные нажатия переключают: объём (м³), температура подачи (°C), обратки (°C), разность температур, расход
- Для передачи в управляющую компанию запишите значение тепловой энергии — целое число кВт·ч
На дисплее также доступна статистика за последние 12 месяцев потребления тепла.
Автоматический сбор показаний
Вместо ручного снятия показаний подключите контроллер Универсальный считыватель — он автоматически считывает данные с теплосчётчика и передаёт по Wi-Fi в Home Assistant, MQTT-брокер или управляющую компанию.
Подходящие контроллеры для Теплоучет-1:
- УС-MBus — для всех модификаций (M-Bus в стандартной комплектации). Считывает тепловую энергию, объём, температуры
- УС-OptoPort — для модификации Теплоучет-1М с оптическим портом. Бесконтактное подключение через магнитную головку
Данные доступны в реальном времени через веб-интерфейс контроллера. Интеграция с Home Assistant и SprutHub — автоматическая.
Купить контроллер: УС-OptoPort
Интерфейс M-Bus
Контроллер для передачи показаний: УС-MBus
Протокол: M-Bus (EN 1434-3) — ❓ Не проверен
Скорость: 2400 бод
Формат: 8-E-1
Адрес: 1 (по умолчанию, настраиваемый)
M-Bus входит в стандартную комплектацию Теплоучет-1. Для идентификации используется Primary ID (адрес 1) или Secondary ID (серийный номер, 8 цифр — отображается на дисплее и наклейке сбоку корпуса). Передаются текущие значения тепловой энергии в кВт·ч. Архивные данные через M-Bus не передаются.
Интерфейс ОптоПорт
Контроллер для передачи показаний: УС-OptoPort
Протокол: оптический — ❓ Не проверен
Модель: только Теплоучет-1М
Оптический интерфейс доступен только в модификации Теплоучет-1М. Позволяет считывать показания бесконтактно через магнитную оптическую головку.
Частые вопросы
Какой контроллер нужен для Теплоучет-1?
Для стандартной модели — УС-MBus, подключение по интерфейсу M-Bus (входит в комплект). Для модификации Теплоучет-1М с оптическим портом — УС-OptoPort.
Как узнать адрес Теплоучет-1 для настройки УС?
Адрес M-Bus по умолчанию — 1. Также можно обратиться по серийному номеру прибора (Secondary ID, 8 цифр), который отображается на дисплее и наклейке сбоку корпуса.
Совместим ли Теплоучет-1 с Home Assistant?
Да. Контроллер УС-MBus считывает данные по M-Bus и передаёт по Wi-Fi в MQTT. Home Assistant подхватывает показания автоматически через интеграцию. Доступны: тепловая энергия (кВт·ч), объём, температуры.
