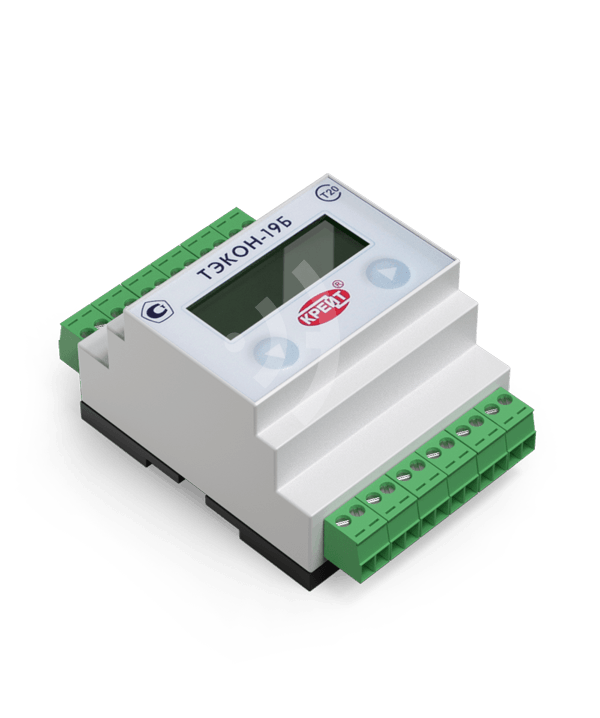

ТЭКОН-19 — программируемый расчётно-измерительный преобразователь производства АО «КРЕЙТ» (Екатеринбург). Применяется как тепловычислитель, корректор расхода газа и универсальный контроллер коммерческого учёта энергоносителей: воды, пара (перегретого и насыщенного), природного газа, воздуха, кислорода, CO₂, азота, нефтепродуктов. Выпускается в девяти исполнениях (02М, 03М, 04М, 05М, 06М, 10М, 15М, 11, 15), отличающихся числом и типом входов для подключения первичных датчиков и набором интерфейсов. В исполнениях 15 и 15М присутствует встроенный интерфейс RS-485 (помимо CAN-BUS), в остальных RS-485 нет — единственный внешний канал обмена идёт по CAN-BUS.
Сайт: kreit.ru
Руководство по эксплуатации (Т10.00.60 РЭ)
Модификации / Контроллер:
| Модиф. | Описание | Контроллер |
|---|---|---|
| Все | CAN-BUS (основной) | — |
| Все | RS-232 TTL (технологический) | УС-RS232 |
| 15, 15М | RS-485 (встроенный) | УС-RS485 |
Параметры: расчёт расхода и тепловой энергии (вода, пар), коррекция газа по ГОСТ 30319 (плотность, коэффициент сжимаемости), накопление масс и объёмов, архивы (часовой / суточный / месячный), журнал событий.
Основные характеристики
| Тип | Программируемый расчётно-измерительный преобразователь |
| Энергоносители | Вода, пар, природный газ, воздух, кислород, азот, CO₂, нефтепродукты, электроэнергия |
| Исполнения | 02М, 03М, 04М, 05М, 06М, 10М, 15М, 11, 15 (разные конфигурации входов и интерфейсов) |
| Входы датчиков | R (ТСМ/ТСП по 4-проводной схеме), I (0–20 мА), F (0–1000 Гц / числоимпульсные) |
| Питание | 24 В постоянного тока, не более 5 Вт |
| Интерфейсы (выходные) | CAN-BUS (основной), RS-232 TTL (через USB-адаптер АИ-200), RS-485 (встроенный в исп. 15, 15М) |
| Интерфейсы для опроса датчиков | HART (приём данных от первичных HART-датчиков, исп. 15 / через АИ-79); Modbus RTU через АИ-106 (приём данных от внешних Modbus-приборов) |
| Индикация | ЖКИ 2 строки с подсветкой + 2-клавишная клавиатура, циклическое меню до 200 элементов |
| Архивы | Часовой, суточный, месячный; журналы событий и вмешательств |
| Производитель | АО «КРЕЙТ», Екатеринбург |
Подключение к сети
ТЭКОН-19 питается от источника 24 В постоянного тока, потребляемая мощность не более 5 Вт. Прибор устанавливается в монтажном шкафу теплового пункта, узла учёта газа или щитовой. Питание подаётся на выделенные клеммы лицевой панели; функциональное отделение пломбируется заводом-изготовителем, монтажное — представителем энергоснабжающей организации.
К прибору подключаются первичные датчики: термосопротивления ТСМ/ТСП по четырёхпроводной схеме (экранированный кабель сечением ≥ 0,35 мм², длина до 100 м), расходомеры с токовыми (0–20 мА) или частотными/числоимпульсными выходами, датчики давления. Все экраны кабелей соединяются с шиной заземления в одной точке со стороны ТЭКОН-19.
Как снять показания
Показания выводятся на встроенный ЖК-дисплей. Управление — двумя клавишами на лицевой панели; меню циклическое, до 200 элементов.
- Кнопками навигации войдите в нужный раздел меню: накопленные значения (масса, объём, тепловая энергия), мгновенные значения (расход, температура, давление) или архивы (час / сутки / месяц)
- Для коммерческого учёта запишите целые накопленные значения за расчётный период
- Архивные значения по часам и суткам доступны в энергонезависимой памяти; при уровне доступа «Пользователь» индицируются все назначенные параметры, коррекция запрещена
Автоматический сбор показаний
Основной интерфейс ТЭКОН-19 для обмена данными — CAN-BUS, это внутренняя шина измерительных комплексов на базе контроллеров серии ТЭКОН. По требованию производителя CAN-BUS нельзя использовать для прямого подключения внешнего оборудования — только через фирменные адаптеры КРЕЙТ (АИ-89 USB↔CAN, АЕ-67-03 Ethernet↔CAN, К-105 GSM/GPRS и т. п.).
В исполнениях 15 и 15М прибор имеет встроенный интерфейс RS-485 как дополнительный к CAN-BUS. На нём работает тот же фирменный протокол КРЕЙТ — ФТ-1.2, что и в ТЭКОН-17.
Интерфейс RS-232 TTL объявлен производителем как технологический и предназначен только для подключения USB-адаптера АИ-200 на этапе пуско-наладки; для построения диспетчерских систем использовать его запрещено.
Передача показаний через контроллер Универсальный считыватель:
- Исп. 15 / 15М — встроенный RS-485 с протоколом ФТ-1.2 → УС-RS485. Поддержка ФТ-1.2 в прошивке УС пока не реализована
- Остальные исполнения — только CAN-BUS. Контроллера УС-CAN под фирменный протокол КРЕЙТ не существует; интеграция через сторонний CAN-Ethernet или CAN-USB шлюз с реализацией ФТ-1.2 на стороне ПК
Если у вас стоит ТЭКОН-19 и нужен автоматический сбор показаний в Home Assistant, MQTT или управляющую компанию — напишите через форму обратной связи.
Интерфейс RS-485
Контроллер для передачи показаний: УС-RS485 (только для исп. 15, 15М с встроенным RS-485)
Протокол: ФТ-1.2 КРЕЙТ — ❗ Не реализован
Подключение: к клеммам A / B встроенного RS-485 на задней панели ТЭКОН-19
Интерфейс RS-232
Контроллер для передачи показаний: УС-RS232
Протокол: ФТ-1.2 КРЕЙТ — ❗ Не реализован
Подключение: разъём USB-A под лицевой панелью прибора через адаптер АИ-200 (Т10.00.200); сигнал RS-232 TTL, не совместим напрямую с RS-232 ±12 В
Частые вопросы
Чем ТЭКОН-19 отличается от ТЭКОН-17?
ТЭКОН-17 — стационарный теплоэнергоконтроллер в металлическом корпусе для крупных объектов, питается от ~220 В через модуль МП, до 64 каналов измерения. ТЭКОН-17 ориентирован на узлы учёта тепла промышленного масштаба. ТЭКОН-19 — компактный программируемый преобразователь на питании 24 В DC, до 16 каналов на исполнение, выпускается также как корректор газа по ГОСТ 30319. Общая платформа КРЕЙТ, тот же протокол ФТ-1.2, общая программа «Телепорт».
У ТЭКОН-19 есть встроенный RS-485 или только через адаптер?
Зависит от исполнения. В исп. 15 и 15М RS-485 встроен как дополнительный канал обмена (помимо CAN-BUS), и работает по фирменному протоколу КРЕЙТ ФТ-1.2 — тому же, что у ТЭКОН-17. В остальных исполнениях (02М–11) встроенного RS-485 нет, для него нужен внешний адаптер АИ-106 (CAN-BUS↔Modbus RTU), который выводит данные ТЭКОН-19 на шину RS-485 в формате Modbus.
Можно ли вывести ТЭКОН-19 на Modbus RTU через адаптер АИ-106?
Нет. АИ-106 работает в обратном направлении: он сам выступает Modbus-мастером, опрашивает внешние Modbus-приборы по RS-485 и передаёт их данные в систему ТЭКОН по CAN-BUS (см. РЭ Т10.00.106). Использовать его как «шлюз вывода ТЭКОН-19 на RS-485 в формате Modbus» нельзя — такого режима в адаптере просто нет.
Можно ли передавать показания ТЭКОН-19 в Home Assistant через УС?
Пока нет. Протокол ФТ-1.2 в прошивке Универсального считывателя не реализован, а интерфейсы ТЭКОН-19 без фирменных адаптеров КРЕЙТ не выводятся в стандартные RS-485 / RS-232. Если у вас рабочий ТЭКОН-19 и реальная задача автоматизации — напишите через форму обратной связи: при подтверждённом спросе добавим поддержку протокола.
