НАРТИС-И300 — трёхфазный интеллектуальный электросчётчик производства НТЦ «Нартис» (Москва) для учёта активной и реактивной электроэнергии в сетях 3×230/400 В. Поддерживает до 8 тарифов, класс точности 1,0 или 0,5S, номинальный ток 5(100) А. Оснащён интерфейсами RS-485, CAN, оптопорт, а также модулями NB-IoT, ZigBee, LoRa, PLC, GSM/GPRS, Ethernet. Для автоматической передачи показаний подключается к контроллеру УС-RS485 или УС-OptoPort.
Контроль и передача показаний счётчиков в вашу управляющую компанию автоматически
Модификации / Контроллер
| Модиф. | Описание | Контроллер |
|---|---|---|
| CAN | интерфейс CAN | |
| RS485 | RS485 Все кроме SP.131L и SP.131RL | УС-RS485 |
| NB | NB-IoT | |
| ZB, RF2400 | ZigBee Smart Energy | |
| LR | LoRa | |
| PL | PLC-модем | |
| G | GSM/GPRS | |
| E | Ethernet | |
| * | Оптопорт | УС-OptoPort |
| * | Импульсный выход | Ватериус |
Параметры: Тарифы, Вольты, Токи, Мощности, Частота, CosF
Основные характеристики
| Тип | Трёхфазный интеллектуальный |
| Напряжение / частота | 3×230/400 В / 50 Гц |
| Номинальный (макс.) ток | 5(100) А (прямое), 5(10) А (трансформаторное) |
| Класс точности | 1,0 или 0,5S / 1,0 (реактивная) |
| Тарифы | до 8 |
| Интерфейсы | RS-485, CAN, оптопорт, импульсный выход, Ethernet, NB-IoT, ZigBee, LoRa, PLC, GSM/GPRS |
| Протоколы | СПОДЭС, Пирс |
| Температура эксплуатации | −55…+70 °C |
| Степень защиты | IP54 |
| Масса | 1,0–1,7 кг (в зависимости от модификации) |
| Межповерочный интервал | 16 лет (кл. 1,0) / 10 лет (кл. 0,5S) |
| Срок службы | ≥ 30 лет |
Подключение к сети
Счётчик подключается к трёхфазной сети 3×230/400 В через клеммную колодку с 8 силовыми клеммами. Схема подключения указана на лицевой панели.

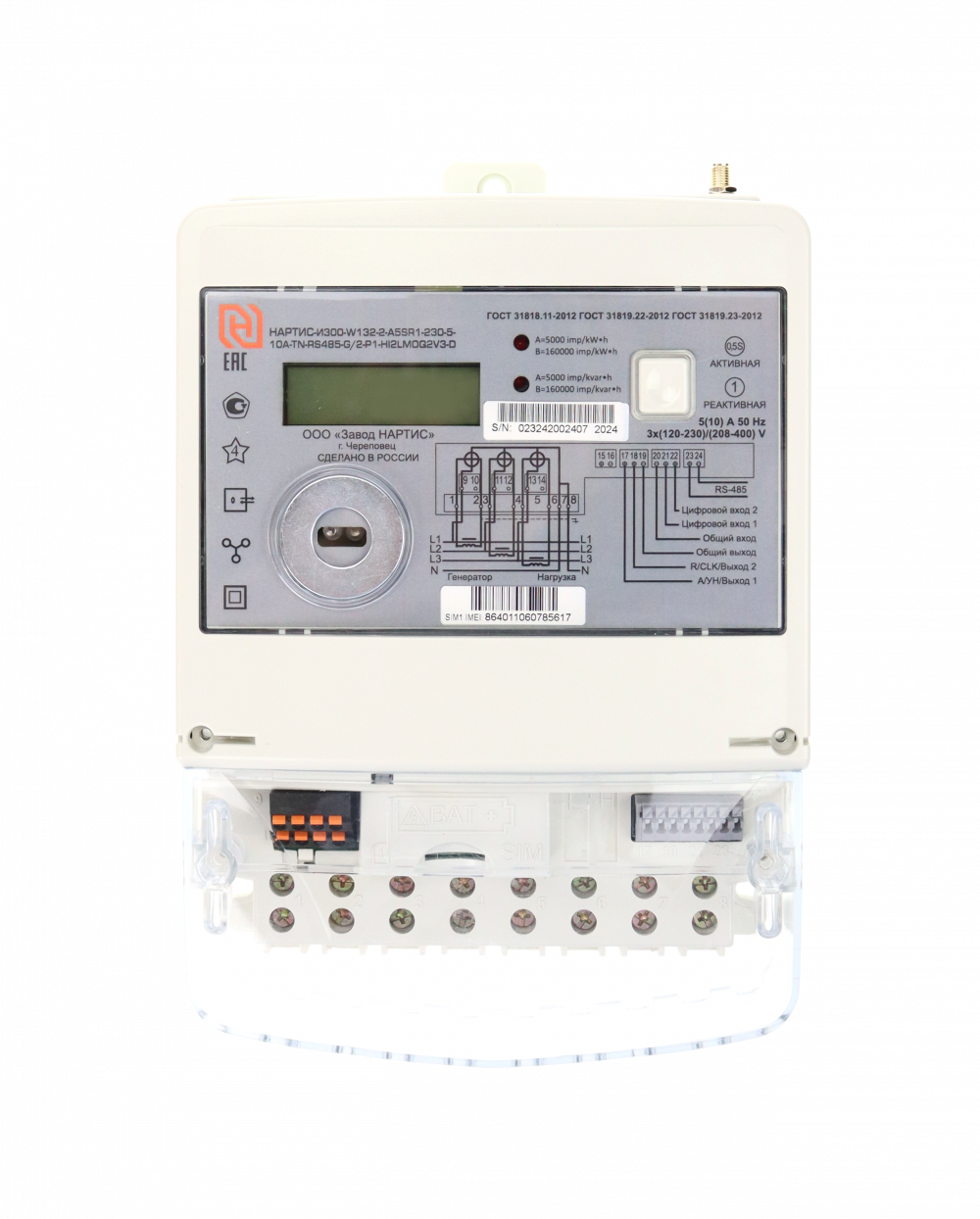

Модификация W131 — стандартный корпус (266×170×89 мм), прямое включение, 8 силовых клемм.

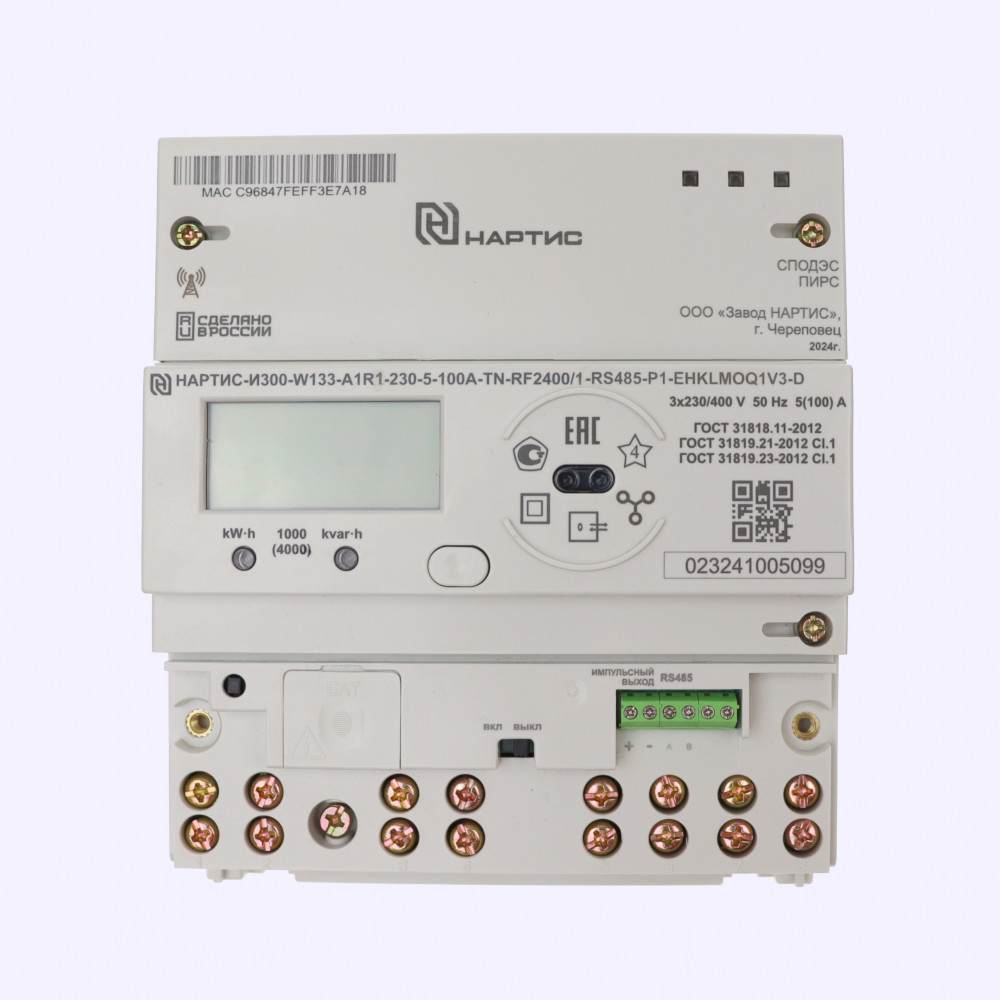

Модификация W133 — компактный корпус (160×140×65 мм), прямое включение, 8 силовых клемм, назначение аналогичное.
Модификация SP31 — сплит-система (215×203×100 мм) с разделённым блоком питания и коммуникационным модулем.
Как снять показания
Показания отображаются на ЖК-дисплее с подсветкой. Счётчик автоматически циклически выводит показания по всем активным тарифам. Для ручного переключения используйте кнопку на передней панели. Записывайте целое число кВт·ч (до запятой) по каждому тарифу — Т1–Т8. Для расчёта платежа вычтите предыдущие показания из текущих и умножьте на тариф.
Модификации

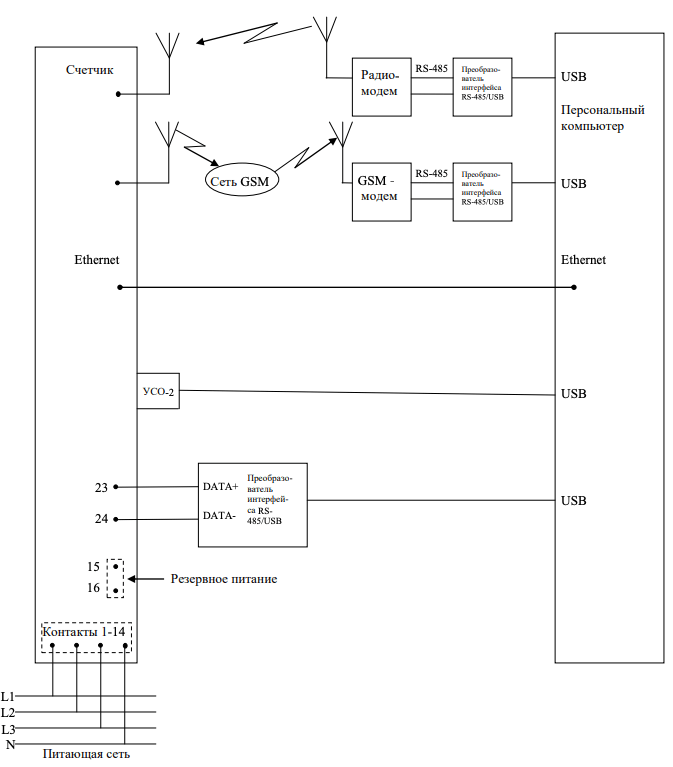

Интерфейс RS485
Выход 23 — A
Выход 24 — B
RS485 «+» — «A»
RS485 «-» — «B»
Интерфейс ОптоПорт
Контроллер для передачи показаний: УС-OptoPort
Протокол: СПОДЭС — ✅ Проверен
Скорость: 9600 (по умолчанию)
Адрес: 17
Пароль: 111 или 00000001
Стандарт: ГОСТ Р МЭК 61107-2001
Расположение: на лицевой панели
Интерфейс Импульсный выход
Контроллер для передачи показаний: Ватериус
Вес: Конфигурируемый. По умолчанию 5000 имп*кВтч
Подключение: Контакты указаны под крышкой «+» и «-«
Автоматический сбор показаний
Для автоматической передачи показаний счётчика НАРТИС-И300 в управляющую компанию используйте контроллер УС-RS485 (интерфейс RS-485). Контроллер подключается к клеммам 23 (A) и 24 (B), считывает показания по протоколу СПОДЭС и передаёт их по Wi-Fi на сервер управляющей компании. Жильцу больше не нужно снимать и передавать показания вручную.
Также доступен считыватель УС-OptoPort для работы через оптический порт. Модификация с импульсным выходом подключается к контроллеру Ватериус.
Часто задаваемые вопросы
Сколько тарифов поддерживает НАРТИС-И300?
Счётчик поддерживает до 8 тарифов с возможностью задания 4 дневных шаблонов и до 48 переключений в сутки.
Как передать показания автоматически?
Подключите контроллер УС-RS485 к клеммам A (23) и B (24) интерфейса RS-485. Контроллер передаст показания в управляющую компанию по Wi-Fi без участия жильца.
Чем отличаются модификации W131, W133 и SP31?
W131 — стандартный корпус (266×170×89 мм). W133 — компактный корпус (160×140×65 мм). SP31 — сплит-система (215×203×100 мм) с разделённым блоком питания и коммуникационным модулем.
