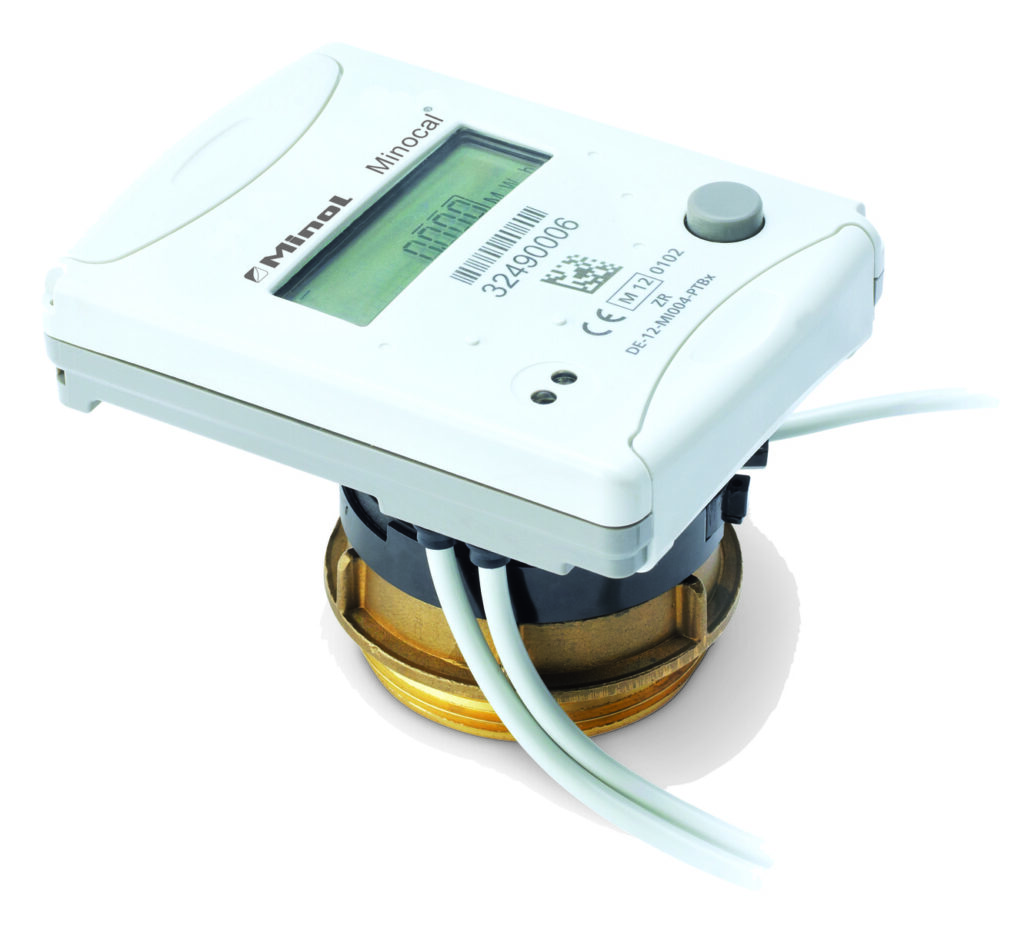

Minol Minocal — компактный квартирный теплосчётчик производства ZENNER International GmbH & Co. KG (Германия), продаётся под маркой Brunata Minol. Выпускается в исполнениях C5-ISF (одноструйный механический), C5-CMF (коаксиальный механический) и C5-IUF (ультразвуковой). Ду 15/20, qp 0,6–2,5 м³/ч, класс точности 2–3, МПИ 4 года.
Основные характеристики
| Тип | Компактный квартирный теплосчётчик |
| Принцип измерения | ISF — одноструйный механический, CMF — коаксиальный механический, IUF — ультразвуковой |
| Ду | 15, 20 мм |
| Расход qp | 0,6 / 1,5 / 2,5 м³/ч |
| Класс точности | 2 (IUF) / 3 (ISF, CMF) по ГОСТ Р ЕН 1434 |
| Температура | ISF: 5–90 °C, CMF: 0–105 °C, IUF: до 130 °C |
| Интерфейсы | M-Bus, импульсный выход, оптический IrDA, LoRaWAN (опция) |
| Защита | IP54 (IP65 — опция) |
| Питание | Литиевая батарея 3,6 В, ресурс >6 лет |
| Дисплей | 8-разрядный ЖКИ, одна кнопка |
| Габариты | ISF: 114×85×65 мм, CMF: 114×85×125 мм |
| Масса | ISF: 0,58–0,62 кг, CMF: 1,00–1,09 кг |
| Межповерочный интервал | 4 года |
| Срок службы | не менее 12 лет |
| Производитель | ZENNER International GmbH & Co. KG, Германия |
Как снять показания
Показания отображаются на 8-разрядном ЖКИ-дисплее. Для навигации используется одна кнопка:
- Короткое нажатие — переключение между экранами: накопленная энергия (кВт·ч или МВт·ч), объём (м³), расход, температура подачи и обратки, разность температур, мощность
- Длинное нажатие — вход в сервисное меню (4 уровня)
- Для передачи показаний запишите значение накопленной энергии с основного экрана
В автоматическом режиме дисплей циклически переключает основные параметры.
Автоматический сбор показаний
Вместо ручного снятия показаний подключите контроллер Универсальный считыватель — он автоматически считывает данные со счётчика и передаёт по Wi-Fi в Home Assistant, MQTT-брокер или управляющую компанию.
Подходящие контроллеры для Minol Minocal:
- УС-MBus — для исполнений с интерфейсом M-Bus. Считывает накопленную энергию, объём, расход, температуры
- Ватериус — для исполнений с импульсным выходом. Считает импульсы, подходит также для счётчиков воды
Данные доступны в реальном времени через веб-интерфейс контроллера. Интеграция с Home Assistant и SprutHub — автоматическая.
Интерфейс M-Bus
Контроллер для передачи показаний: УС-MBus
Протокол: ❓ M-Bus (EN 1434-3) — Не проверен
Скорость: 2400
| Контакты УС | Подключение |
|---|---|
| 1 | Коричневый |
| 2 | Белый |
Интерфейс Импульсный выход
Контроллер для передачи показаний: Ватериус
| Цвет | Подключение |
|---|---|
| Белый | вход/выход 1 |
| Жёлтый | вход/выход 2 |
| Зелёный | вход/выход 3 |
| Коричневый | общая масса для I/O 1-3 |
Частые вопросы
Какой контроллер нужен для Minol Minocal?
Зависит от исполнения счётчика. Для моделей с интерфейсом M-Bus подходит УС-MBus. Для моделей с импульсным выходом — Ватериус. Модификация указана на шильдике счётчика.
Какой межповерочный интервал у Minol Minocal?
МПИ составляет 4 года. Срок службы — не менее 12 лет. Батарея рассчитана на 6 лет (опционально — более 11 лет).
Совместим ли Minol Minocal с Home Assistant?
Да. Контроллер УС-MBus (или Ватериус) передаёт данные по Wi-Fi в MQTT. Home Assistant подхватывает показания автоматически через интеграцию.
