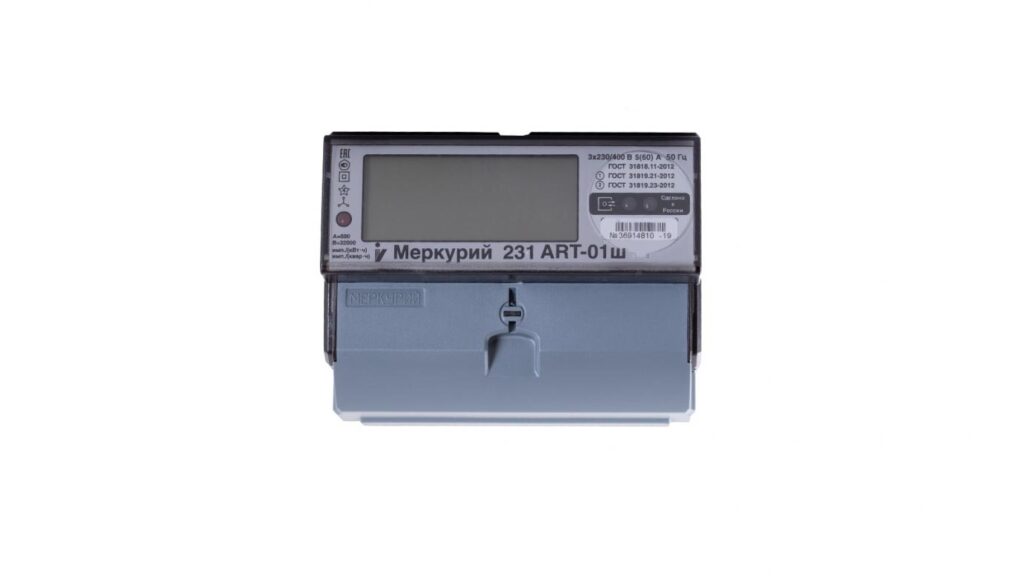

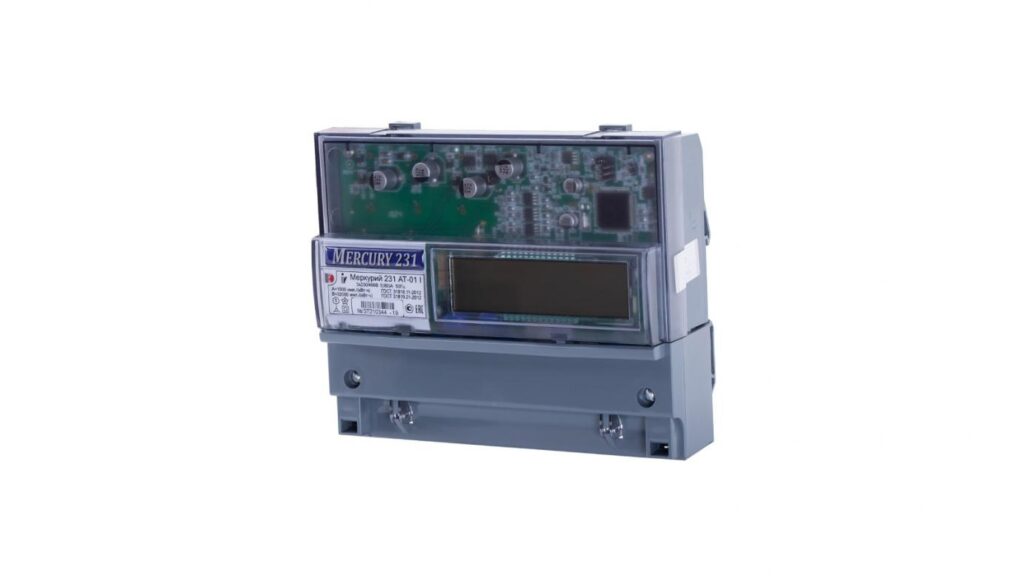

Меркурий 231 — трёхфазный многотарифный счётчик электроэнергии производства Инкотекс (Москва). Предназначен для учёта активной и реактивной энергии в сетях 3×230/400В. До 4 тарифов, класс точности 1.0, номинальный ток 5(60) А.
Контроль и передача показаний счётчиков в вашу управляющую компанию автоматически
Сайт ART: incotexcom.ru/231artsh
Сайт AT: incotexcom.ru/231at
Модификации / Интерфейс:
| Модиф | Описание | Контроллер |
|---|---|---|
| I | IrDA | УС-Irda |
| без «Ш» | Импульсный выход | Ватериус |
Параметры: Тарифы, Вольты, Токи, Мощности, Частота, CosF
Модификации
Основные характеристики
| Тип | Трёхфазный многотарифный |
| Напряжение | 3×230/400В, 50Гц |
| Ток | 5(60) А |
| Класс точности | 1.0 (AT) / 1.0/2.0 (ART) |
| Тарифы | до 4 тарифов |
| Интерфейсы | IrDA, импульсный выход |
| Межповерочный интервал | 10 лет (AT) / 16 лет (ART) |
| Производитель | Инкотекс, Москва |
| Сертификация | 🇧🇾 ГРСИ РБ (серт. 15337), 🇰🇿 ГСИ РК (серт. 02096) |
Подключение к сети

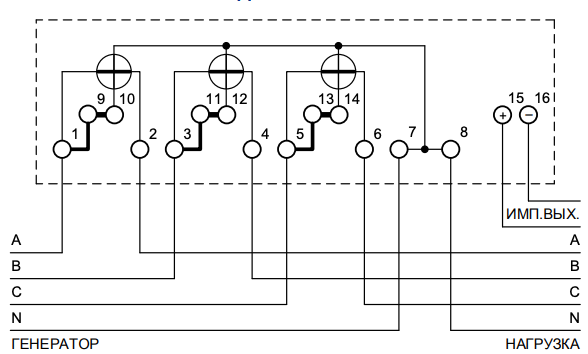

Счётчик подключается по трёхфазной четырёхпроводной схеме прямого включения:
- Клеммы 1, 2 — фаза L1 (вход / выход)
- Клеммы 3, 4 — фаза L2 (вход / выход)
- Клеммы 5, 6 — фаза L3 (вход / выход)
- Клеммы 7, 8 — ноль N (вход / выход)
Схема подключения нанесена на внутреннюю сторону клеммной крышки. Подробности — см. руководство по эксплуатации.
Как снять показания
На лицевой панели Меркурий 231 ART/AT — две кнопки: левая и правая. Принцип навигации одинаков с другими счётчиками серии (Меркурий 204/208/234/238, общее РЭ АВЛГ.411152.027):
- Длительное нажатие левой кнопки (более 3 с) — выбор группы основных параметров: «DAY» суточная → «MONTH» месячная → «YEAR» годовая → «TOTAL» нарастающий итог.
- Короткое нажатие левой кнопки — выбор тарифа в текущей группе: Σ → Т1 → Т2 → Т3 → Т4.
- Длительное нажатие правой кнопки (более 3 с) — выбор группы дополнительных параметров: «В» напряжение → «А» ток → «kW» мощность → «cos φ» по фазам A/B/C.
- Короткое нажатие правой кнопки — выбор фазы или подпараметра в группе.
В автоматическом режиме счётчик циклически прокручивает заданные кадры. Активный тариф (Т1–Т4) обозначен сегментом ЖКИ. Для управляющей компании запишите целые кВт·ч по каждому тарифу.
Автоматический сбор показаний
Вместо ручного снятия показаний подключите контроллер Универсальный считыватель — он автоматически считывает данные со счётчика и передаёт по Wi-Fi в Home Assistant, MQTT-брокер или управляющую компанию.
Подходящие контроллеры для Меркурий 231:

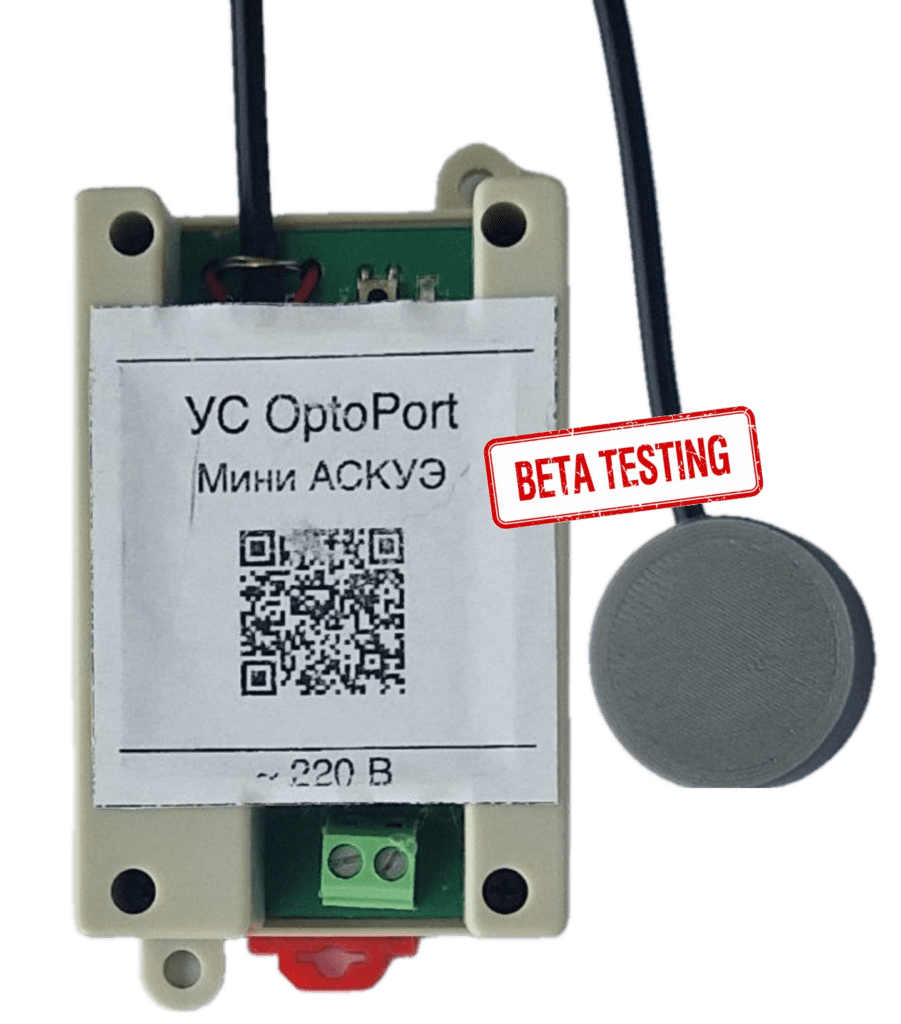

- УС-Irda — для модификаций с интерфейсом IrDA. Бесконтактное подключение через ИК-порт. Протокол: MercuryV1
- Ватериус — для модификаций с импульсным выходом (без буквы «Ш» в названии). Считает импульсы
Данные доступны в реальном времени через веб-интерфейс контроллера. Интеграция с Home Assistant и SprutHub — автоматическая. Также поддерживаются: Меркурий 238 ART, Меркурий 208 ART.
Интерфейс IrDA
Контроллер для передачи показаний: УС-Irda
Протокол: #MercuryV1 — ❗ Не реализован
Скорость: по умолчанию: 9600
Адрес: Сетевым адресом счетчика по умолчанию являются три последние цифры заводского номера или две последние цифры в случае, если три последние цифры образуют число более 240. Если три последние цифры – нули, то сетевой адрес «1»
Пароль: по умолчанию «111111» (Пустая строка)
Интерфейс Импульсный выход
Контроллер для передачи показаний: Ватериус
Выход 15 — «+»
Выход 16 — «-«
Частые вопросы
Где находится кнопка «Ввод» на Меркурий 231?
Кнопки «Ввод» у Меркурий 231 нет. На лицевой панели — две кнопки (левая и правая). Длительное (>3 с) нажатие левой кнопки переключает группы тарифов (DAY/MONTH/YEAR/TOTAL), короткое — тариф (Σ/Т1/Т2/Т3/Т4). Длительное правой — дополнительные параметры (В/А/kW/cos φ по фазам), короткое правой — фазу или подпараметр.
Какой контроллер нужен для Меркурий 231?
Для модификаций с IrDA (буква «I» в названии) подходит УС-Irda. Для модификаций с импульсным выходом (без буквы «Ш») — Ватериус.
Как узнать адрес счётчика для настройки УС?
Сетевой адрес по умолчанию — три последние цифры заводского номера (или две последние, если три последние образуют число более 240). Если три последние цифры — нули, то адрес «1». Пароль по умолчанию: «111111». Скорость: 9600.
Совместим ли Меркурий 231 с Home Assistant?
Да. Контроллер УС-Irda (или Ватериус) передаёт данные по Wi-Fi в MQTT. Home Assistant подхватывает показания автоматически через интеграцию.
