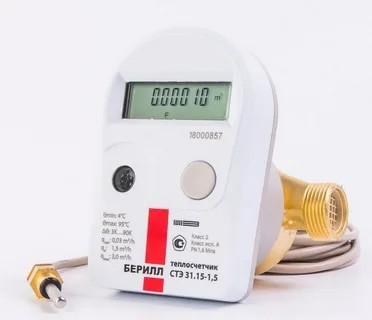

Теплосчётчик БЕРИЛЛ СТЭ 31 — квартирный крыльчатый счётчик тепла производства НПП «ИТЕЛМА Билдинг Системс» (Москва). Выпускается в модификациях с интерфейсами RS-485, M-Bus, LoRaWAN и импульсным выходом. Предназначен для измерения и регистрации тепловой энергии в системах водяного отопления.
Контроль и передача показаний счётчиков в вашу управляющую компанию автоматически
Сайт: itelma.nt-rt.ru
Параметры: Тариф, Поток
Технические характеристики
| Тип расходомера | крыльчатый |
| Ду | 15 / 20 мм |
| Qn (Ду15 / Ду20) | 0.6 / 1.5 / 2.5 м³/ч |
| Диапазон температур | +5…+90 °C |
| Мин. разность температур | dt ≥ 3 K |
| Класс точности | 2 |
| МПИ | 6 лет |
| Питание | Li 3.6 В (≥ 10 лет) |
| Защита | IP54 |
Как снять показания
На ЖК-дисплее БЕРИЛЛ СТЭ 31 отображаются показания и параметры работы. Для передачи в управляющую компанию нужна накопленная тепловая энергия в Гкал.
- Нажмите кнопку на лицевой панели — на экране циклически появляются параметры.
- Найдите значение с пометкой Q или единицей Гкал (или МВт·ч) — это накопленная тепловая энергия с момента ввода в эксплуатацию.
- Запишите целое число до запятой — это и есть текущее показание для УК.
- Дополнительно на дисплее доступны: текущий расход (м³/ч), температура подачи и обратки (°C), разность температур (K), время наработки (часы).
Автоматический сбор показаний
Для автоматической передачи показаний БЕРИЛЛ СТЭ 31 подключите контроллер УС-MBus к интерфейсу M-Bus (модификация M) или Ватериус к импульсному выходу (модификация I). Данные будут автоматически отправляться в управляющую компанию.

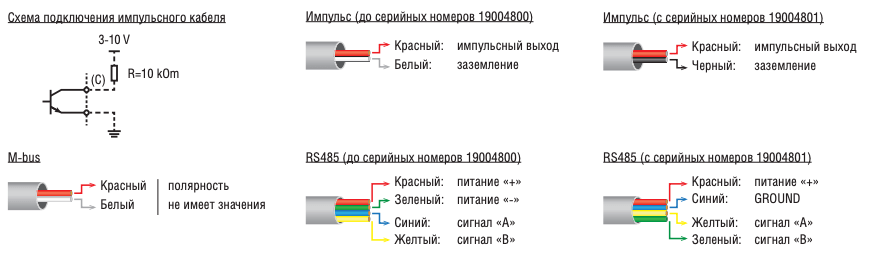

Интерфейс RS-485
Подключение
Интерфейс M-Bus
Интерфейс импульсный выход
Контроллер для передачи показаний: Ватериус
Вес импульса: 0.001 Гкал/имп (1.163 кВт·ч/имп)
Подключение: красный (+) / чёрный (−)
