ЭМИС ЭЛЕКТРА 971 — однофазный интеллектуальный электросчётчик производства ЗАО «ЭМИС» (Челябинск) для учёта активной и реактивной электроэнергии в сетях 230 В. Поддерживает до 8 тарифов, класс точности 1,0, номинальный ток 5(60) А. Оснащён интерфейсами RS-485 и оптопорт, расширяется модулем ЭС-770 (PLC, GPRS, NB-IoT, LoRaWAN). Для автоматической передачи показаний подключается к контроллеру УС-RS485 или УС-OptoPort.
Контроль и передача показаний счётчиков в вашу управляющую компанию автоматически
Сайт: https://emis-electra.ru/product/odnofaznyy-elektroschetchik-emis-elektra-971/#docs
| Модификация | Описание | Контроллер |
|---|---|---|
| RS | RS485 | УС-RS485 |
| * | Оптопорт | УС-OptoPort |
| * | Импульсный выход | Ватериус |
| Et | Ethernet |
Может быть расширен с помощью комбинационного модуля ЭС-770: PLC, RF433, RF868, NB IoT, GPRS, LoRaWAN
| Модиф. | Протокол |
|---|---|
| Е | ЭМИС-Е |
| D | DLMS |
| S | СПОДЭС |
Параметры: Тарифы, Вольты, Токи, Мощности, Частота, CosF
Основные характеристики
| Тип | Однофазный интеллектуальный |
| Напряжение / частота | 230 В / 50 Гц |
| Номинальный (макс.) ток | 5(60) А / 5(80) А / 5(100) А |
| Класс точности | 1,0 / 2,0 |
| Тарифы | до 8 |
| Интерфейсы | RS-485, оптопорт, импульсный выход, Ethernet |
| Протоколы | ЭМИС-Е, DLMS, СПОДЭС |
| Температура эксплуатации | −55…+70 °C |
| Степень защиты | IP54 |
| Масса | ≤ 1,2 кг |
| Межповерочный интервал | 16 лет |
| Срок службы | ≥ 30 лет |
Подключение к сети
Счётчик подключается к однофазной сети 230 В через клеммную колодку с 4 силовыми клеммами. Расположение клемм различается в зависимости от исполнения.
Исполнение X — стандартный корпус, силовые клеммы расположены под верхней крышкой (сверху).
Исполнение XK — компактный корпус, силовые клеммы расположены снизу, назначение аналогичное.
| Клемма | Назначение |
|---|---|
| 1 | Фаза — вход |
| 2 | Фаза — выход (нагрузка) |
| 3 | Ноль — вход |
| 4 | Ноль — выход |
Исполнение C (СПЛИТ)
Раздельное исполнение с выносным коммуникационным модулем ЭМИС-ЭЛЕКТРА 130. Силовая часть подключается аналогично исполнению X (4 клеммы), модуль связи устанавливается отдельно.
Как снять показания
Показания отображаются на ЖК-дисплее с подсветкой. Счётчик автоматически циклически выводит показания по всем активным тарифам. Для ручного переключения используйте кнопку на передней панели. Записывайте целое число кВт·ч (до запятой) по каждому тарифу — Т1–Т8. Для расчёта платежа вычтите предыдущие показания из текущих и умножьте на тариф.
Исполнения
Интерфейс RS485
Контроллер для передачи показаний: УС-RS485
Протокол: СПОДЭС/DLMS – ❓Не проверен
Скорость: по умолчанию: 9600

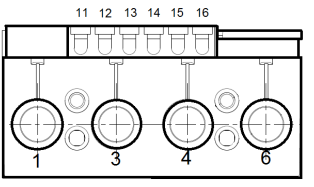

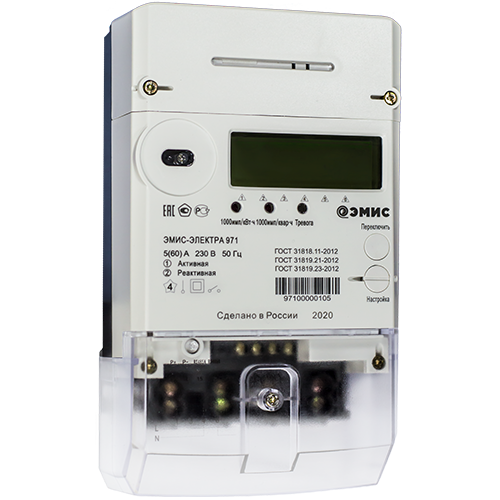

Исполнение X
Выход 15-A
Выход 16-B

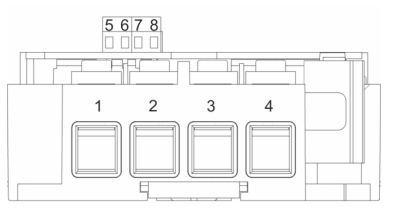

Исполнение ХК
Выход 5-A
Выход 6-B

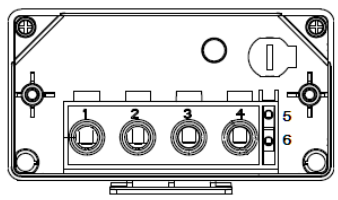

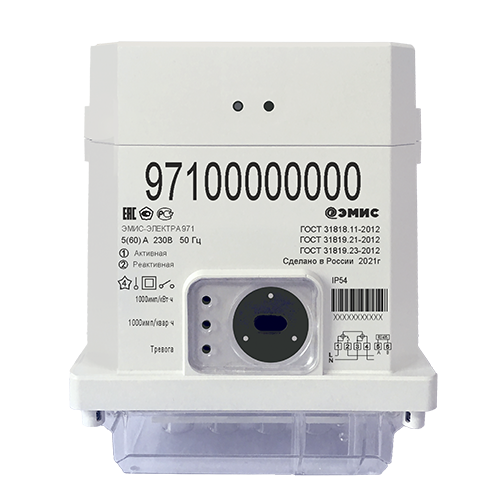

Исполнение C
Выход 5 – A
Выход 6 – B
Интерфейс ОптоПорт
Контроллер для передачи показаний: УС-OptoPort
Протокол: СПОДЭС/DLMS – ❓Не проверен
Скорость: по умолчанию: 9600
Расположение: на лицевой панели

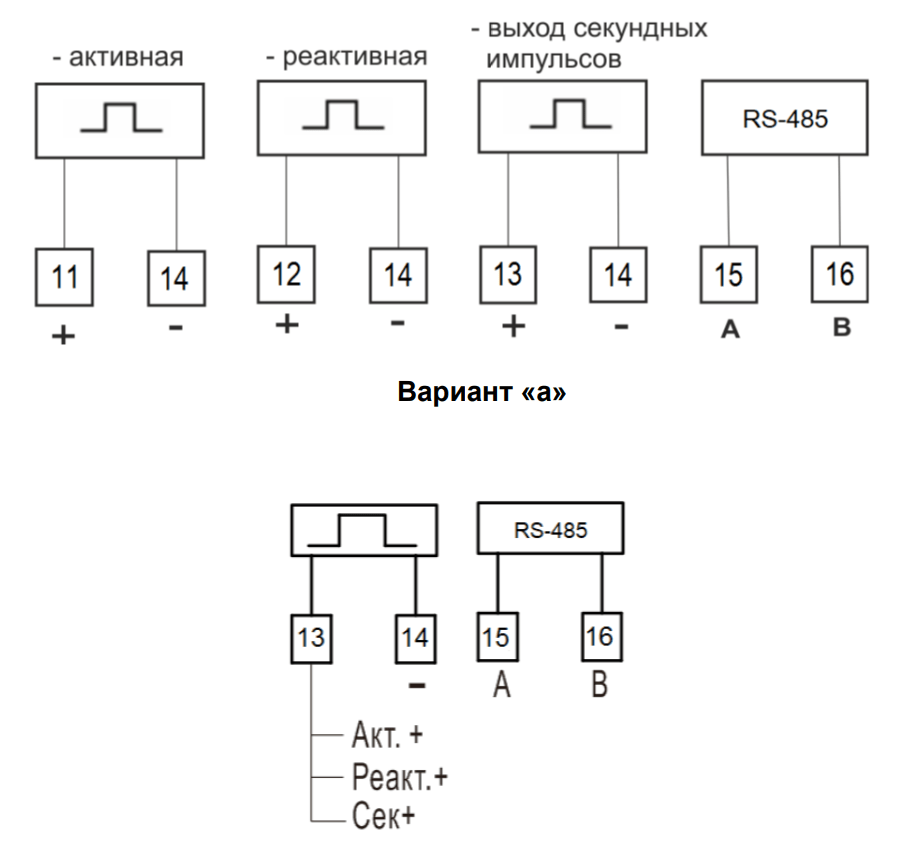

Интерфейс Импульсный выход
Контроллер для передачи показаний: Ватериус
Вес импульса: Программируемый
Вариант А
Выход 11 – “+”
Выход 14 – “-“
Вариант Б
Выход 13 – “+”
Выход 14 – “-“
Исполнение ХК
Выход 7 – “+”
Выход 8 – “-“
Автоматический сбор показаний
Для автоматической передачи показаний счётчика ЭМИС ЭЛЕКТРА 971 в управляющую компанию используйте контроллер УС-RS485 (интерфейс RS-485) или УС-OptoPort (оптопорт). Контроллер подключается к счётчику, считывает показания по протоколу СПОДЭС/DLMS и передаёт их по Wi-Fi на сервер управляющей компании.
Модификация с импульсным выходом подключается к контроллеру Ватериус.
