ЭКО НОМ СВ-15-110

ЭКО НОМ СВ-15-110 — универсальный крыльчатый счётчик воды производства ООО «ЭКО НОМ». Предназначен для измерения объёма холодной и горячей воды (+5…+90 °C). Ду 15, номинальный расход 1,5 м³/ч, метрологический класс B, МПИ 6 лет. Выпускается в модификациях с RS-485, LoRaWAN и импульсным выходом.

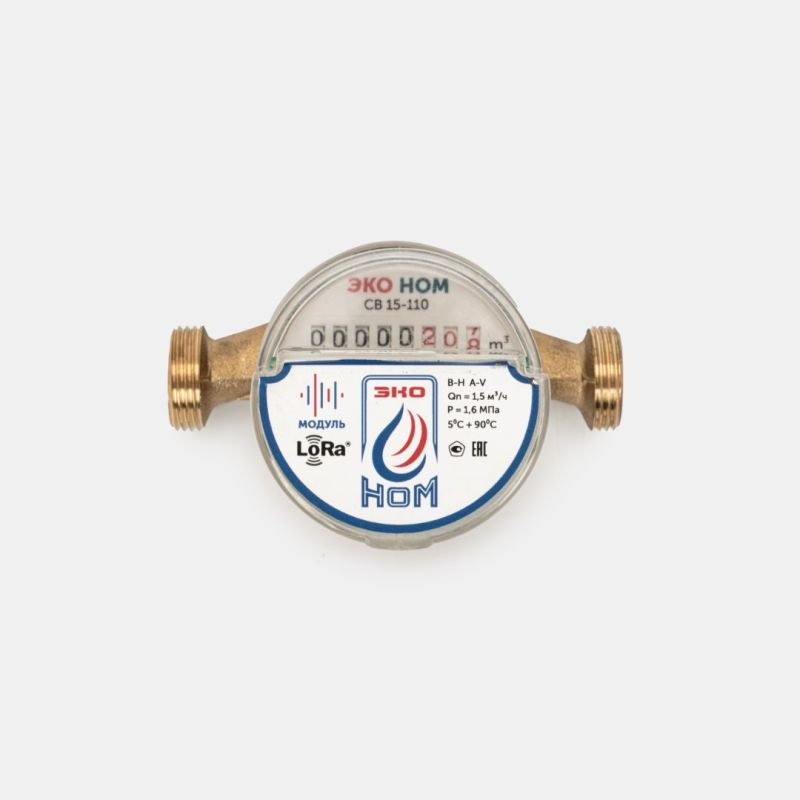

Счётчик воды ЭКО НОМ СВ-15-110

Сайт: eckonom.ru

Модификации / Контроллер:

Модиф.ОписаниеКонтроллер
RS-485RS-485УС-RS485
WANLoRaWANУС-Lora
И, ДГИмпульсный выходВатериус

Параметры: Объём (м³)

Счётчик работает от встроенной батареи. Частое опрашивание по RS-485 может вызвать быстрое разряжение внутренней батареи. Рекомендуется проводить опрос не чаще одного раза в сутки (86400 секунд).

Основные характеристики

ТипКрыльчатый универсальный водосчётчик
СредаХолодная и горячая вода (+5…+90 °C)
Ду15 мм
Расход Qn1,5 м³/ч
Метрологический классA, B
Давление1,6 МПа
Монтажная длина110 мм
ИнтерфейсыRS-485, LoRaWAN, импульсный выход
ЗащитаIP67
Межповерочный интервал6 лет
Срок службы12 лет
ПроизводительООО «ЭКО НОМ»

Как снять показания

Показания отображаются на механическом счётном устройстве (роликовый индикатор). Чёрные цифры — целые кубометры, красные — доли.

  1. Запишите чёрные цифры слева направо — это показания в м³
  2. Красные цифры (доли кубометра) для передачи в управляющую компанию обычно не нужны
  3. Передайте показания в управляющую компанию в установленный срок

Автоматический сбор показаний

Вместо ручного снятия показаний подключите контроллер Универсальный считыватель — он автоматически считывает данные со счётчика и передаёт по Wi-Fi в Home Assistant, MQTT-брокер или управляющую компанию.

Подходящие контроллеры для ЭКО НОМ СВ-15-110:

  • УС-RS485 — для модификации RS-485. Подключение по клеммам A и B
  • УС-Lora — для модификации WAN. Приём данных по радиоканалу LoRaWAN
  • Ватериус — для модификаций И, ДГ. Считает импульсы

Данные доступны в реальном времени через веб-интерфейс контроллера. Интеграция с Home Assistant и SprutHub — автоматическая. Также поддерживается: ЭКО НОМ СТУ.

Интерфейс RS-485

Контроллер УС-RS485 для считывания показаний

Контроллер для передачи показаний: УС-RS485
Протокол:

Скорость: 9600

Частые вопросы

Какой контроллер нужен для ЭКО НОМ СВ-15-110?

Зависит от модификации. Для модели с RS-485 — УС-RS485, для WAN (LoRaWAN) — УС-Lora, для модификаций И и ДГ (импульсный выход) — Ватериус. Модификация указана в названии на шильдике.

Какой межповерочный интервал у ЭКО НОМ СВ-15-110?

МПИ составляет 6 лет. Срок службы — 12 лет.

Совместим ли ЭКО НОМ СВ-15-110 с Home Assistant?

Да. Контроллер УС-RS485 (или Ватериус) передаёт данные по Wi-Fi в MQTT. Home Assistant подхватывает показания автоматически через интеграцию.
