Бетар ЭСО — семейство однофазных электросчётчиков производства ЗАО «Бетар» (Чистополь, Татарстан). Модификации ЭСО-211 (многотарифные, до 4 тарифов) и ЭСО-210 (однотарифные). Напряжение 230 В, ток 5(60) А или 10(100) А, класс точности 1.0 или 0.5S, МПИ 16 лет. Множество интерфейсов: RS-485, M-Bus, IrDA, RS-232, KNX.
Основные характеристики
| Тип | Однофазный, одно- или многотарифный |
| Напряжение | 230 В, 50 Гц |
| Ток | 5(60) А или 10(100) А |
| Класс точности | 1.0 или 0.5S |
| Тарифы | до 4 (ЭСО-211) / 1 (ЭСО-210) |
| Интерфейсы | RS-485, M-Bus, IrDA, RS-232, KNX |
| Постоянная | 5000 имп/кВт·ч |
| Межповерочный интервал | 16 лет |
| Масса | ≤ 0,6 кг |
| Температура | −40…+55 °C |
| Производитель | ЗАО «Бетар», Чистополь |
Подключение к сети
Счётчик подключается по стандартной однофазной схеме (4 клеммы):
- Клемма 1 — фаза (вход от автомата)
- Клемма 2 — фаза (выход на нагрузку)
- Клемма 3 — ноль (вход)
- Клемма 4 — ноль (выход на нагрузку)
Как снять показания
Показания отображаются на ЖКИ-экране. Для многотарифного режима (ЭСО-211):
- Нажмите кнопку «Ввод» — на экране появится значение Т1 (дневной тариф)
- Нажмите ещё раз — Т2 (ночной тариф)
- Ещё раз — Т3 (полупиковая зона, если настроена)
- Запишите показания до запятой по каждому тарифу
Для однотарифного режима (ЭСО-210) — запишите число на экране. Передавайте только целые кВт·ч (цифры до запятой).
Автоматический сбор показаний
Вместо ручного снятия показаний подключите контроллер Универсальный считыватель — он автоматически считывает данные со счётчика и передаёт по Wi-Fi в Home Assistant, MQTT-брокер или управляющую компанию.
Подходящие контроллеры для Бетар ЭСО:
- УС-MBus — для модификаций с индексом M (M-Bus)
- УС-Irda — для модификаций с индексом * (IrDA)
- УС-RS232 — для модификаций с индексом D (RS-232)
⚠️ RS-485 (модификация R): протокол обмена — собственный (Бетар). Не совместим с УС-RS485 напрямую. Рекомендуем использовать M-Bus или IrDA для автоматического сбора.
Данные доступны в реальном времени через веб-интерфейс контроллера. Интеграция с Home Assistant и SprutHub — автоматическая.

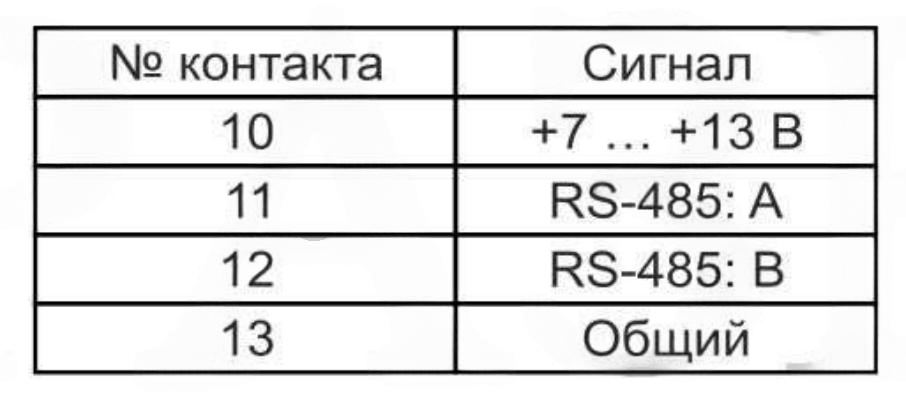

Интерфейс RS-485
Контроллер для передачи показаний: УС-RS485
Протокол:
- ❗ Собственный протокол Бетар — Не реализован
Адрес: последние 4 цифры серийного номера
Питание RS-485: 7–13 В
Интерфейс M-Bus
Контроллер для передачи показаний: УС-MBus
Протокол: ❓ M-Bus — Не проверен
Интерфейс IrDA
Контроллер для передачи показаний: УС-Irda
Модификация * — инфракрасный порт IrDA.
Интерфейс RS-232
Контроллер для передачи показаний: УС-RS232
Модификация D — интерфейс RS-232.
Частые вопросы
Какой контроллер нужен для Бетар ЭСО?
Зависит от модификации интерфейса. Для M-Bus (модификация M) — УС-MBus. Для IrDA (модификация *) — УС-Irda. Для RS-232 (модификация D) — УС-RS232. RS-485 (модификация R) использует собственный протокол Бетар — не поддерживается контроллером УС-RS485.
Как узнать адрес счётчика для настройки УС?
Адрес по умолчанию — последние 4 цифры серийного номера счётчика (указан на корпусе и в паспорте).
Совместим ли Бетар ЭСО с Home Assistant?
Да, через контроллеры УС-MBus или УС-Irda. Данные передаются по Wi-Fi в MQTT, Home Assistant подхватывает показания автоматически через интеграцию.
